运放供电是5V，输出为何到不了5V？
电源轨给出供电边界，不自动等于可用输出范围
运放输出级要给晶体管留出工作压差，还要承担负载电流。即使5V供电，输出也可能在靠近电源轨前就进入饱和或限流；能到多近必须看目标负载下的输出摆幅规格。
运放用0—5V供电，输入缓慢增加，输出升到某个位置后就不再跟随，示波器顶部被削平。很多人会先怀疑增益电阻算错，但这个现象更直接的判断是：输出已经碰到目标负载下的摆幅边界。
供电电压只是内部电路可用的两条轨，不是输出端必须达到的保证值。本文只讲输出离电源轨需要多少余量，以及怎样用轻载、重载对照把饱和与其他问题区分开。
输出级为什么必须离电源轨留一点空间
运放输出端由晶体管网络拉高或拉低。晶体管要传递电流，就需要一定的端电压；当输出逼近正电源或地时，可用压差逐渐减少，输出级进入饱和，闭环反馈再增加驱动也难以继续抬高。
所谓轨到轨输出，是指特定条件下可以更接近两条电源轨，不是任何负载、温度和输出电流下都等于零压差。“Rail-to-Rail”仍要跟着测试条件读。

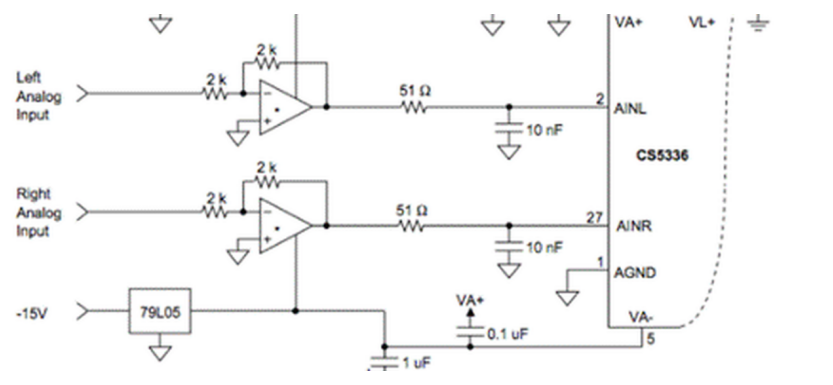

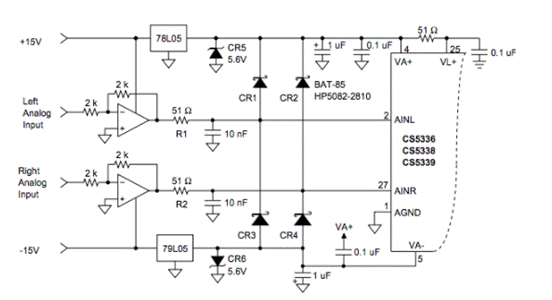

图1 运放输入缓冲与供电、输出能力的电路关系
为什么负载一重，能到的电压会更低
输出负载越重，运放需要提供或吸收的电流越大。输出晶体管、电流镜和保护电路上的压降随工作点变化，可用摆幅往往进一步缩小。数据表因此常把摆幅与负载电阻、输出电流或测试电源写在一起。
如果只在示波器高阻输入下验证，得到的是轻载边界；接上ADC驱动网络、反馈负载或后级电阻后，条件已经改变。不能把空载截图当成带载保证。

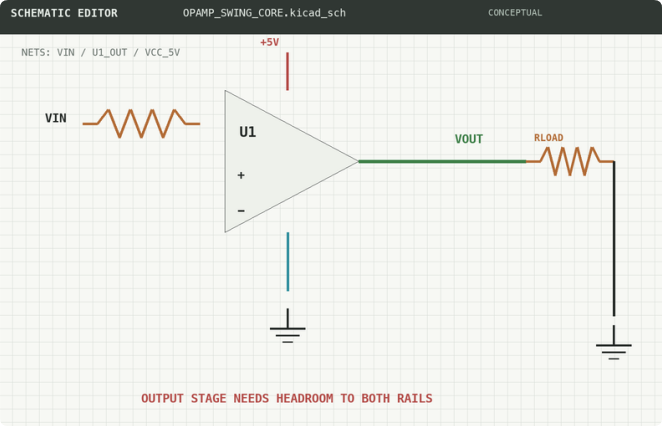

图2 输出级、负载与电源余量的原理连接
判断输出是否异常，要同时写出供电、负载、目标幅度和允许失真，单写“5V运放”信息不够。
摆幅规格表里最容易漏看什么
· 上摆幅和下摆幅：靠近正电源与靠近地的能力可能不对称。
· 保证值与典型值：量产边界应优先使用给定条件下的保证范围。
· 输出电流：摆幅常随灌电流、拉电流方向和大小变化。
· 温度与供电：低电压、低温或高温都可能改变输出级余量。
还要确认输入共模范围没有先越界。若输入级已经离开允许范围，输出同样可能异常，但那是另一条失效链。排查时要先确认输入范围成立，再把本篇的输出摆幅结论单独验证。

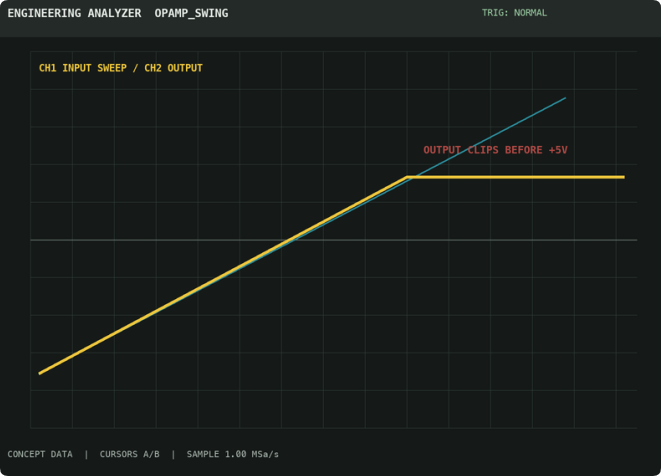

图3 输入扫描时输出提前削顶的概念波形
怎样用轻载和目标负载做对照固定电源和闭环增益，用慢速直流或低频信号扫描输入。先接高阻测量，再接目标负载，分别记录输出开始偏离线性的位置。若重载时更早削顶，证据指向输出电流和摆幅边界。
1. 记录电源脚：在运放引脚处测量，不只看电源模块输出。
2. 记录输出电流：根据负载网络计算灌拉电流方向与大小。
3. 降低目标幅度：确认削顶随输出峰值退出边界而消失。
4. 更换器件前：核对目标器件在同一负载和温度下的保证摆幅。
图4 轻载与目标负载的输出摆幅对照接线
设计动作不是简单把供电再抬高提高供电可能扩大余量，但会带来功耗、器件绝对最大额定值和后级输入范围变化。更稳妥的选择包括降低目标输出幅度、减轻负载、改用更合适的输出级，或重新分配增益。
如果系统必须在单电源下输出接近地的双向信号，还要考虑中点偏置和后级允许范围。这里仍应把问题拆开：本篇只用摆幅曲线证明输出端是否有足够空间。
用负载条件定义“到不了”5V供电并不承诺5V输出。输出晶体管需要压差，负载还会继续吃掉余量，所以摆幅必须绑定负载与温度。
下一次看到削顶时，把轻载与目标负载的输出曲线叠在一起。边界随负载移动，比只换增益电阻更快接近根因。
你的输出是靠近正电源削顶、靠近地削顶，还是两边都受限？
