轻载电流更小，开关电源为何反而会叫？
声音变大，不一定代表输出纹波已经失控
轻载时控制器可能从连续PWM转为跳脉冲或PFM。单个开关边沿仍很快，但能量包的重复频率可能落入听觉范围，电感或陶瓷电容再把交变力转换成声音。
同一块电源板，带载时很安静，负载降到待机状态后却出现“吱—吱—”的周期声。示波器看SW节点，还能看到一串脉冲后停一段时间。这个现象的明确判断是：先查轻载能量包的重复频率，不要先把它定性为环路振荡。
开关管本身可能仍以很高频率动作，耳朵听到的却是脉冲群出现和停顿的节奏。本文只讲这条链路：轻载控制方式怎样产生音频包络，以及怎样用负载扫描把声源锁定。
电流变小后，控制器为什么不必每拍都开关
负载需要的能量很少时，如果控制器仍按固定频率每个周期送能，单个最小脉冲也可能让输出电压抬得过高。常见做法是跳过部分周期，或降低脉冲出现频率，让平均送能量匹配轻载。
这里要分清两个时间尺度：开关边沿和单个脉冲仍可能在高频范围，脉冲群之间的间隔却慢得多。耳朵响应的是包络重复频率，不是MOS开关频率的数值标签。

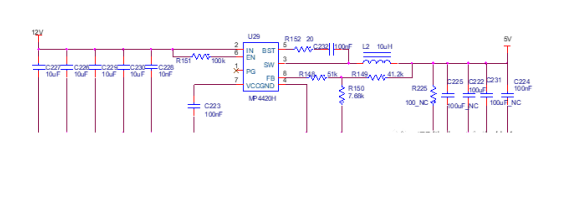

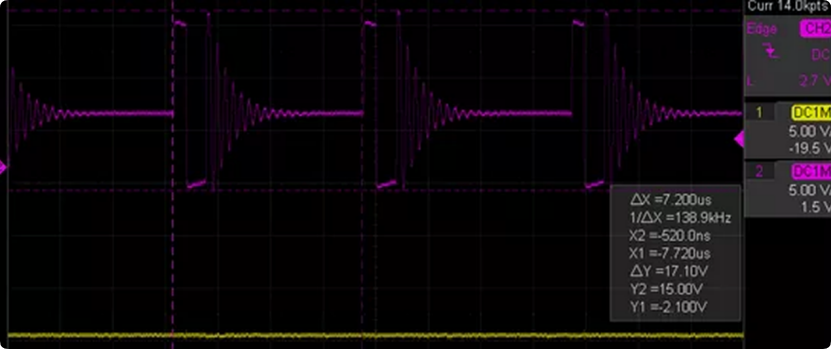

图1 轻载时出现的脉冲群与开关电路
电气脉冲怎样变成听得见的机械振动
电感电流变化会改变磁芯和绕组受到的力。若脉冲群以可听频率重复，线圈、磁芯或胶体可能被周期性拉动。MLCC也可能通过压电效应把电压变化转换成微小形变，再由PCB放大成声音。
所以声源不一定是控制芯片，也不一定是哪颗温度最高的器件。贴近器件听、轻压器件、用绝缘探棒接触不同位置，都只能做定位线索，不能替代电气波形。

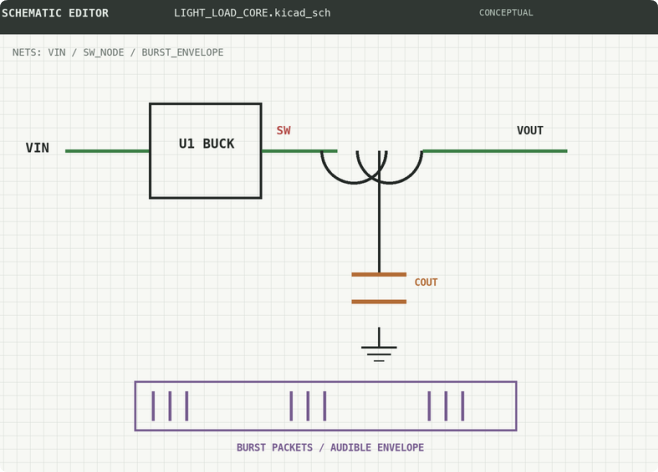

图2 Buck功率级与轻载能量包的关系示意
怎样判断它是模式切换还是环路异常
把输入电压和板卡保持不变，从稍高负载逐步向轻载扫描，同时记录输出纹波、SW节点和电感电流。若声音随脉冲群重复频率移动，而输出平均值仍受控，证据更支持轻载模式与机械响应。
若输出电压出现持续增长的低频摆动、占空比无规则乱跳，或声音在正常负载区也伴随明显过冲，就不能只用“PFM正常现象”解释。那时需要继续检查补偿、采样、布局和器件边界。

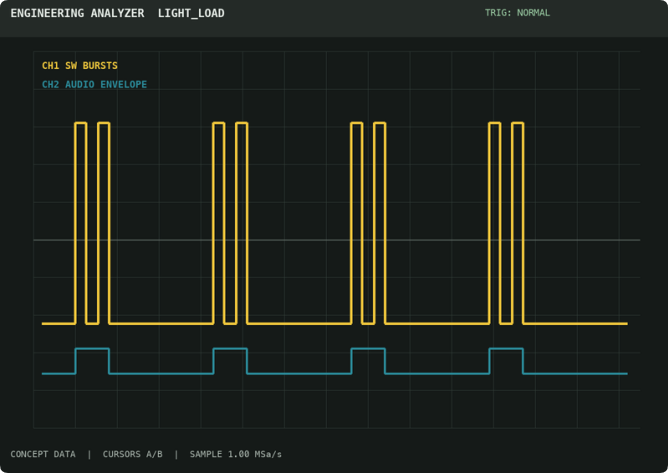

图3 开关脉冲与音频包络的双通道对照
听见声音只证明存在可听机械振动；是否影响稳压，要用同一时刻的输出与控制波形判断。
负载扫描时哪些条件必须固定· 输入电压：输入变化会同时改变工作点和脉冲能量，不能与负载一起扫。
· 探头接法：固定带宽、接地点和量程，避免把测量噪声当成模式变化。
· 器件状态：记录温度和样机编号，磁性器件装配差异会改变声音。
· 测试位置：在相同声学环境比较，不用手机自动增益后的音量做定量结论。

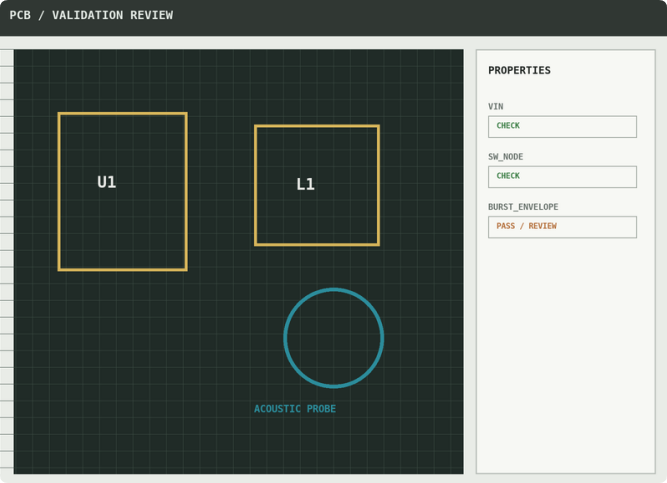

图4 轻载啸叫定位的板级检查位置
处理动作应当跟着哪条证据走若确认是允许的轻载模式，可优先核对器件手册是否提供强制PWM、模式选择或最小负载方案，再评估效率、纹波和待机功耗的代价。不能为了“安静”直接加假负载，却不计算长期功耗。
若声源集中在电感或MLCC，器件结构、固定方式、封装和板弯曲都会影响声压。替换器件时只改一个对象，并确认电气参数仍满足原设计，不把机械改善换成新的电气风险。
把声音和脉冲包络对上时间轻载电流更小，却可能让能量包的节奏进入听觉范围。它解释了为什么“更省电”与“更安静”并不总是同一件事。
最有价值的一步是同步记录声音出现区间、SW脉冲群和输出纹波。三者时间关系对上以后，再决定改模式、改器件还是查环路。
你的啸叫只在空载出现，还是某一段负载区间最明显？
