自恢复保险丝动作后，为何还有电流？
它靠升高电阻限制故障电流，并不会像一次性保险丝那样熔断开路
PTC自恢复保险丝在过流时会自热，温度越过转折点后电阻迅速增大，把故障电流压低。动作后的电路仍可能存在电压和残余电流，这正是高阻限流的结果，不等于器件没有保护。
维修时常见一个疑问：自恢复保险丝已经很烫，负载也停了，可万用表仍能测到电压，电流表也不是零。有人因此把它当成失效器件。
本文只解释一个点：PTC动作后为什么还会有电流。
关键变化发生在电阻，不是触点

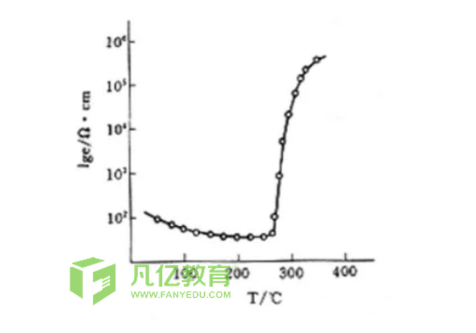

图 1 PTC电阻在转折温度附近快速上升
PTC是正温度系数热敏电阻，意思是温度上升时电阻会增大。正常电流下它保持较低电阻，故障电流持续后，自身发热把它推入高阻区。
动作后的新状态仍是一条闭合回路一次性保险丝靠熔断形成开路。PTC没有把导体烧断，而是把串联电阻变得很大。只要电源还在，回路里就可能保留一股较小电流。

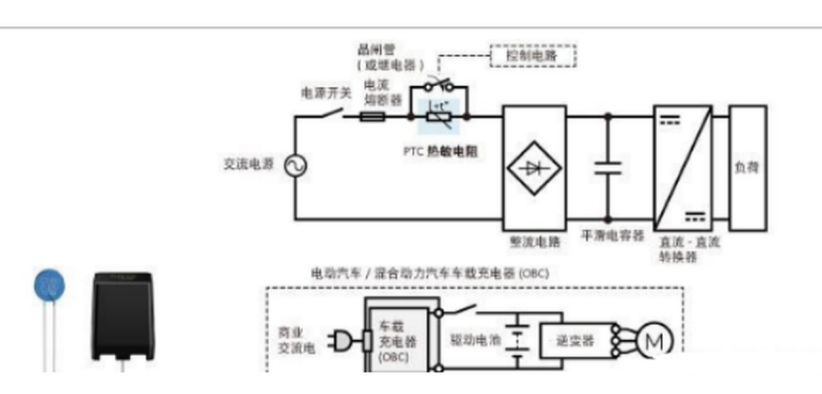

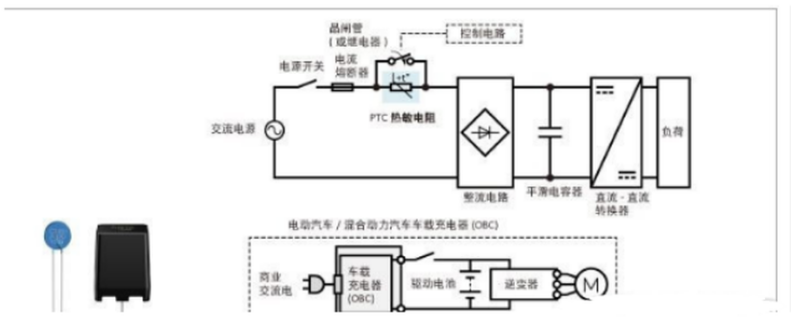

图 2 PTC可串入电源或电机回路限制故障电流
这股残余电流与电源电压、PTC热态电阻和负载状态有关。万用表输入阻抗很高，哪怕电流很小，也可能测到接近电源的电压。
保护成立，要看电流降到哪里

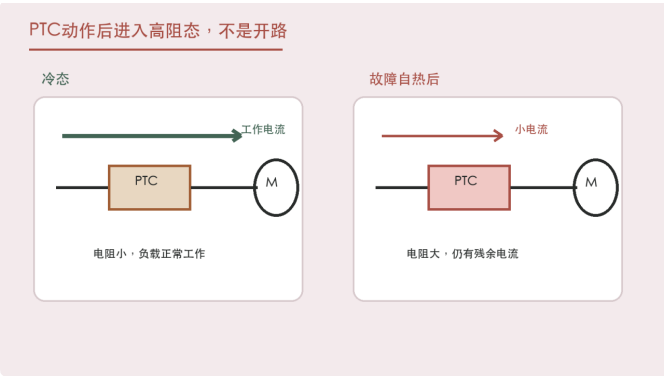

图 3 PTC由冷态低阻转为热态高阻限流
· 冷态电阻：正常工作时会造成多少压降和功耗。
· 保持电流：在目标环境温度下，正常电流能否长期通过。
· 动作电流：故障电流达到什么条件后进入高阻区。
· 残余电流：热态下是否已经降到负载和线路可承受范围。
故障被移除、供电断开或电流足够小后，PTC才能冷却并逐步回到低阻态。一直带电测试，可能让它持续自热，看起来像“怎么也恢复不了”。

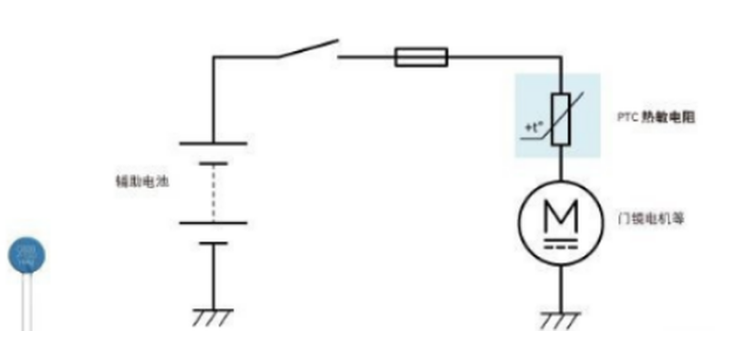

图 4 PTC用于电机堵转过流保护的连接示例
1. 断开负载，确认导致过流的短路、堵转或异常已经消失。
2. 等待器件冷却，再测冷态电阻并与正常样品比较。
3. 重新带载时同时看压降与电流，确认没有再次进入热态。
工程判断：PTC动作后仍有电流是高阻限流的正常特征。验收保护效果，要看故障电流是否被限制到安全范围，而不是只看有没有完全断开。
别用一次性保险丝的思路判断PTC看到动作后的电压和小电流，先别急着判坏。把电源、热态电阻和负载连起来，才能解释这个测量结果。
你的故障现场中，PTC动作后的残余电流是多少？它是否已经低于负载能持续承受的边界？
