PCB表面处理选喷锡、沉金还是OSP?一文讲清三种工艺的适用场景

2026-07-21 11:24
10
PCB表面处理选喷锡、沉金还是OSP?一文讲清三种工艺的适用场景


经常有人问,PCB表面处理到底选哪种好?喷锡、沉金、OSP,价格差不少,工艺特性也不一样。选错了轻则焊接不良,重则影响产品可靠性,尤其是在细间距器件和高温环境下,表面处理选不对问题会很明显。这个选型在设计阶段就要确定,不是等Gerber发出去让工厂随便选一个。

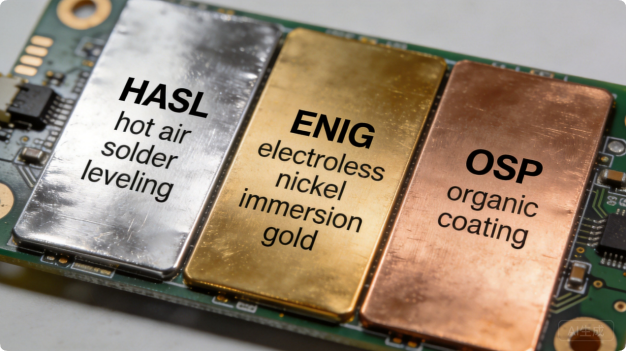

三种工艺的核心区别

喷锡(HASL)是最传统的表面处理方式,成本最低,工艺成熟。锡层平整度一般,适合对焊接面平整度要求不高的场景。优点是便宜、可焊性好,焊点强度高,适合波峰焊和有铅工艺。缺点是存放时间长了锡面容易氧化,一般建议3个月内使用,不适合长期库存的板子。另外喷锡后表面不够平整,细间距器件(比如0.5mm pitch的QFP)容易出现桥连。

沉金(ENIG)表面平整度非常好,金层抗氧化能力强,适合细间距器件和BGA焊盘。很多手机、通信设备的主板都用沉金工艺,因为BGA焊盘需要非常平整的表面来保证焊接一致性。金层厚度一般在1-3微英寸,镍层3-5微米。缺点是成本比喷锡高不少,一般贵30%-50%,而且工艺控制不好容易出现"黑盘"问题(镍层过度腐蚀导致焊点脆化),需要找工艺成熟的工厂。沉金板的存放时间也比喷锡长,一般6-12个月没问题。

OSP(有机保焊膜)是一种环保型表面处理,成本介于喷锡和沉金之间。工艺简单,在裸铜表面形成一层有机保护膜,焊接时这层膜会被助焊剂溶解掉,铜面直接和焊锡结合。适合无铅焊接,环保性能好。缺点是耐热性相对较差,不适合多次回流焊的场景(一般不超过2次),而且存放时间有限制,建议3-6个月内使用。OSP板对操作环境要求比较高,手汗、指纹都可能破坏保护膜。

怎么选

如果产品用细间距器件、BGA封装,或者对焊盘平整度要求高,沉金是比较稳的选择。通信设备、服务器主板、医疗电子这些对可靠性要求高的场景,沉金基本是标配。如果器件间距比较大、成本敏感、交期紧,喷锡性价比最高,普通消费类电子、工控板子用喷锡完全够用。如果是消费类产品、环保要求高、后续焊接次数不多,OSP可以考虑,尤其是出口欧盟的产品对环保要求严格。


除了这三种,还有镀硬金、镍钯金等特殊工艺。镀硬金适合需要插拔接触的场景,比如金手指连接器;镍钯金适合对可靠性要求极高的汽车电子和航空航天领域,但成本也最高。

PCB制板选表面处理,不能只看价格,要看你的器件类型、焊接工艺和产品定位。凡亿PCB制板支持喷锡、沉金、OSP、镀硬金、镍钯金等多种表面处理工艺,2-64层、FR4/Rogers/铝基板/FPC都能做,快板24小时出货。设计阶段不确定选哪种表面处理的,可以先和工程团队沟通确认,避免后面打样出来再返工。
