接口保护 · 钳位二极管 · 限流路径
接口过压一来，钳位二极管导通就安全了？
还差一条能限住电流的路径
钳位负责分流，串联阻抗负责把电流降到可承受范围
钳位二极管导通，只说明过压节点获得了新的电流路径，并不代表保护自动成立。还要检查串联阻抗、钳位器件电流能力、电源轨吸收能力、回流路径和信号完整性。保护设计的核心，是让能量受控地绕开敏感引脚。
原理图上，IO 节点到电源和地各画一颗二极管，看起来已经很完整：电压高了往上钳，电压低了往下钳。
但瞬态真正到来时，电流不会因为符号漂亮就消失。它必须经过二极管、串联阻抗、电源轨或地回路流走。只要其中一段阻抗、容量或布局不合适，钳位点仍可能抬高，甚至把问题推到整条电源轨上。
一、钳位二极管做的不是“吃掉电压”当输入超过钳位节点允许范围时，二极管导通，把一部分电流引向电源轨或地。节点电压因此被限制在由器件特性、瞬态电流和回路阻抗共同决定的范围。

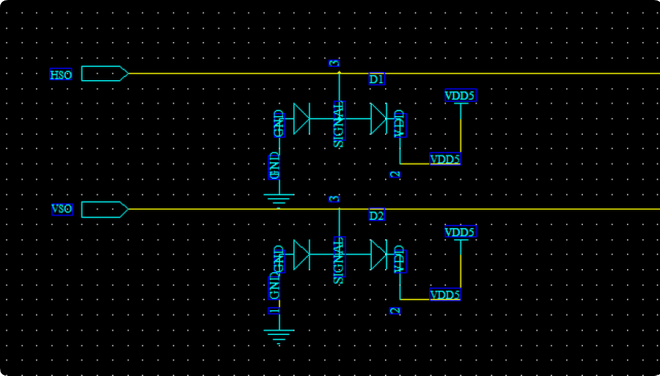

图 1 IO 上下钳位的典型连接形式（源文档技术图）
这意味着，钳位电压不是一个脱离电流的固定数字。瞬态越大、回路越长、器件动态电阻越高，实际节点电压越可能高于静态理解。
二、为什么还需要串联阻抗如果外部过压源很强，而接口与钳位节点之间几乎没有阻抗，二极管一导通就可能承受很大的峰值电流。串联电阻、源阻抗或其他限流结构的作用，是在钳位导通后把电流限制在器件与被保护电路能够承受的范围。
工程上可以用“输入与钳位之间的电压差除以总串联阻抗”做第一步估算，但瞬态源阻抗、二极管动态特性、脉冲宽度和寄生参数都会影响结果，最终要回到器件曲线与系统波形。

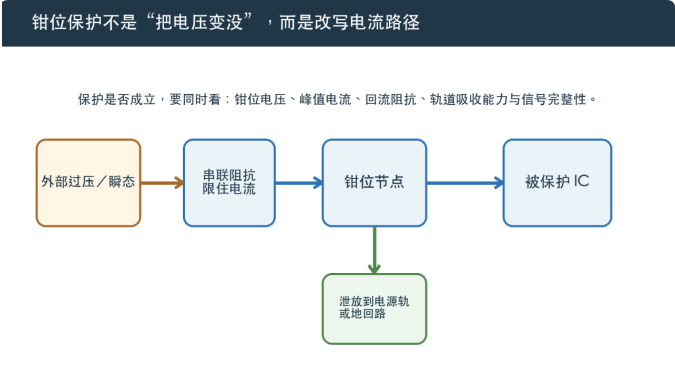

图 2 钳位、限流与泄放回路的关系（原理示意，非实测结果）
三、电流被导向电源轨以后，问题真的结束了吗不一定。若上钳位把电流灌进电源轨，而该轨负载很轻、稳压器不能反向吸收，电源轨可能被抬高。这样，原本只发生在一个 IO 的瞬态，可能沿电源分配网络影响其他器件。
· 检查轨道去向：钳位电流进入哪条电源，谁负责吸收或消耗。
· 检查地回路：下钳位回流是否短、低阻抗，是否穿过敏感地。
· 检查器件额定能力：关注脉冲电流、动态钳位与重复应力，而不只看静态正向压降。
图 3 外部瞬态应在进入核心电路前被引向受控泄放路径（源文档技术图）
四、保护强了，信号为什么可能变差接口保护器件会带来结电容、漏电与串联寄生。高速数字接口上，电容可能拉慢边沿或造成阻抗不连续；高阻模拟输入上，漏电和温漂可能直接变成测量误差。
所以，器件选择不能只比钳位能力。还要看工作电压覆盖、寄生电容、漏电、动态钳位、封装与布局。具体数值必须按接口速率、输入范围和被保护器件绝对最大额定值核对。
五、Layout顺序决定瞬态先经过谁从连接器进入的信号，应先到保护点，再进入核心电路。保护器件离入口近、泄放回路短，瞬态电流就更少有机会绕进板内。

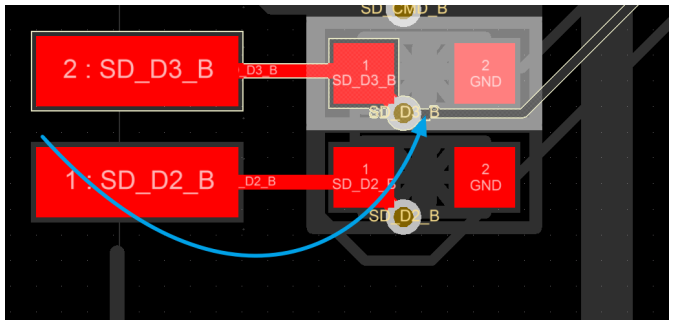

图 4 接口信号先经过保护器件再进入板内核心网络（源文档技术图）
1. 确认外部能量从哪个连接器、测试点或线缆进入。
2. 让信号先到保护器件，不在保护前分叉去核心器件。
3. 把泄放到地或电源的路径做短、做宽，并避开敏感参考点。
4. 串联限流器件放在能真正约束钳位电流的位置。
5. 高速或模拟接口复核寄生电容、漏电和阻抗连续性。
六、评审时至少回答这4个问题· 电流多大：按最坏输入与总阻抗估算峰值，并核对脉冲持续时间。
· 流到哪里：画出上钳位、下钳位各自的完整回路。
· 谁来承受：钳位器件、电源轨、地回路和被保护输入分别承受什么应力。
· 会不会失真：保护器件的电容、漏电与布局是否影响正常信号。
工程判断：钳位二极管导通只是起点；电流、泄放回路和信号完整性闭环，IO 保护才成立。
写在最后下次看到接口上的两颗钳位二极管，别只问“电压能钳到多少”。再问：导通后，电流从哪里来、经过什么阻抗、最后由谁吸收？
把这条路径画完整，很多保护设计的薄弱点会比看符号更快暴露。
