负载不是50Ω，反射到底有多严重？先看反射系数的大小和正负号
反射系数同时告诉你：反射多少，以及反射后是同相还是反相
当传输线遇到与特性阻抗不同的负载时，入射波的一部分会被反射。反射系数 ρ 的幅度表示反射强弱，符号或相位表示反射波与入射波的关系。匹配时 ρ 为零；理想开路与短路都全反射，但方向相反。
“负载不是 50Ω，所以会反射。”这句话没错，但还不够用。工程上还要知道：反射回来多少？是把节点电压抬高，还是把它拉低？
反射系数就是把这两个问题压缩进一个量。只要把负载阻抗与传输线特性阻抗放进公式，反射的大小和方向就有了第一步判断。
一、信号刚进入传输线时，负载还“没被看见”驱动器发出阶跃时，初始波幅首先由源阻抗与传输线特性阻抗共同决定。波在传输线上传播，直到到达负载端，才会根据负载是否匹配决定反射。

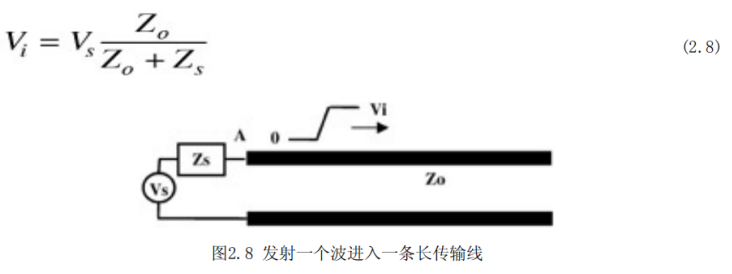

图 1 初始波由源阻抗与传输线特性阻抗的分压关系决定
这也是传输线与普通集总连线的关键差异：在传播延迟不能忽略时，源端不会在同一瞬间知道远端负载是什么。
二、反射系数到底算的是什么反射系数定义为反射电压与入射电压之比。对纯电阻负载，可由负载阻抗 Zt 与传输线特性阻抗 Z0 的关系得到。
图 2 反射系数 ρ 的定义与阻抗表达式
· 幅度 |ρ|：表示反射分量相对入射波有多大。
· 正负号：正值表示同相反射，负值表示反相反射。
· 复数相位：当负载含电抗时，ρ 一般为复数，相位反映反射波相位变化。
三、3个极限情况最值得记住· 完全匹配：Zt 等于 Z0，ρ=0，没有反射波。
· 理想开路：负载阻抗趋于无穷大，ρ趋于+1，反射波与入射波同相。
· 理想短路：负载阻抗趋近零，ρ趋于-1，反射波与入射波反相。

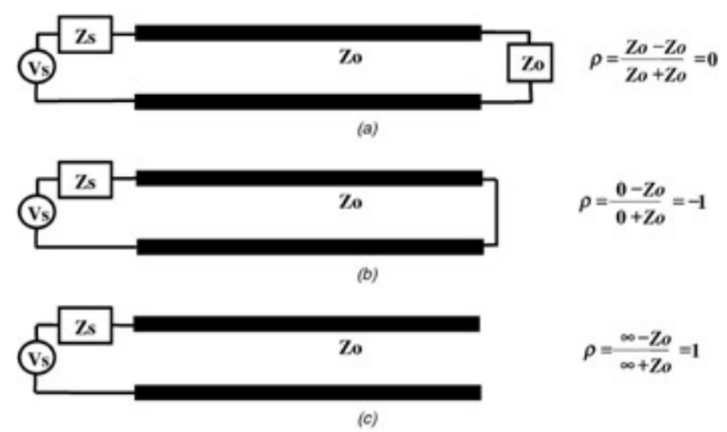

图 3 匹配、短路与开路时的理想反射系数
开路与短路的反射幅度都达到理想全反射，但符号相反，所以负载端叠加后的电压表现不同。
四、反射波回来以后，源端还可能再反射若源阻抗也不等于 Z0，反射波回到源端后不会被完全吸收，还会产生二次反射。源端与负载端之间的往返会持续，直到损耗与端接使系统趋于稳态。

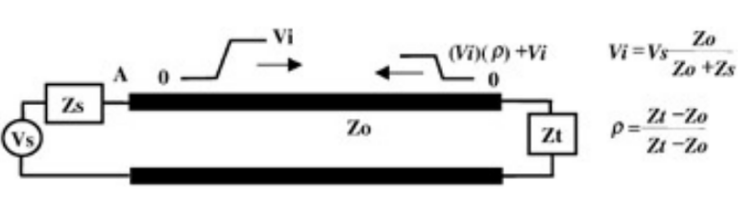

图 4 入射波在不匹配负载处反射并返回源端
因此，负载端匹配与源端匹配解决的不是完全相同的问题。分析波形时，要同时记录源阻抗、线阻抗、负载阻抗和传播延迟。
五、反射系数怎样帮助你定位问题1. 先把连接器、过孔、支路、封装和负载看成可能的阻抗不连续点。
2. 根据波形的同相抬高或反相下拉，判断反射方向。
3. 结合传播延迟或 TDR 时间位置，估计不连续点距离。
4. 在频域用 S 参数观察回波损耗，在时域用阶跃／TDR 看位置，两者互相验证。
5. 修改端接或结构后复测，确认反射幅度是否按预期变化。
六、不要把所有不匹配都简化成“不是50Ω”50Ω 是常见系统阻抗，但反射来自相邻结构阻抗不一致。即使一段走线计算为 50Ω，连接器、焊盘、过孔、支路和器件输入也可能形成局部不连续。
反过来，某些系统的目标阻抗并不是 50Ω。真正要比较的是当前传输线的 Z0 与它实际遇到的 Zt，而不是把 50Ω 当成所有场景的唯一答案。
工程判断：反射系数不只告诉你“有没有反射”，还告诉你反射分量的大小与相位方向。匹配、开路、短路是三个基准点，真实结构则要结合复阻抗、传播延迟与源端反射继续分析。
写在最后看到阻抗不匹配，先别只写一句“会反射”。把 ρ 的幅度和符号算出来，波形会往上叠还是往下拉，就有了可验证的预测。
从公式到 TDR，再到结构整改，反射系数是把射频直觉变成工程判断的第一步。
