共模信号 · CMRR · 测量边界
CMRR明明很高，输出为什么仍会跟着共模信号动？
你可能算错了对象
CMRR 是差模增益与共模增益之比，不是“输出完全不动”
共模抑制比 CMRR 的定义是差模增益与共模增益之比。看到输出随共模输入变化，不能直接把输出误差除以共模电压就称为 CMRR。还要核对差模增益、共模输入范围、频率、测量带宽与外部电阻匹配。
把同一个信号同时加到放大器两端，理想情况下它是共模输入。实测输出仍然有一点变化，于是很多人直接认为：数据手册上的高 CMRR 没有实现。
问题常出在“算的对象不一样”。输出变化与共模输入之比，描述的是共模增益；CMRR 还要把差模增益放进同一个比值里。
一、先把输入拆成差模和共模差模分量是两输入之差，它承载我们真正想测的信号；共模分量是两输入的平均值，代表两端一起抬高或降低的部分。

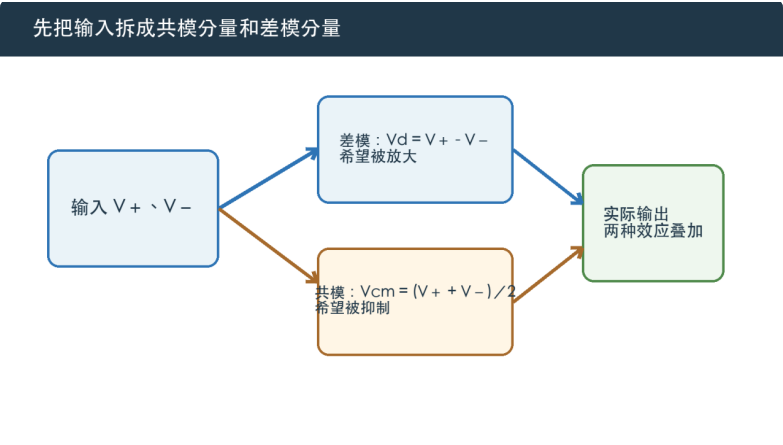

图 1 输入可以分解为差模分量与共模分量（原理示意，非实测结果）
真实放大器对差模有较大增益，对共模也不会绝对为零。输出可以看成差模响应与共模误差的叠加。
二、CMRR和共模增益不是同一个量共模增益 Ac 描述共模输入在输出端留下多少变化；差模增益 Ad 描述有效差模信号被放大多少。CMRR 定义为 Ad 与 Ac 的比值，通常再换算成 dB。
图 2 CMRR 的定义包含差模增益 Ad 与共模增益 Ac
因此，只用“输出变化／共模输入变化”得到的是共模增益，而不是完整 CMRR。若差模增益改变，CMRR 的数值关系也会随定义发生变化。
三、CMRR很高，为什么输出误差仍不会自动归零· 共模增益不为零：高 CMRR 代表比例很小，不代表数学上的绝对零。
· 共模输入很大：很小的共模增益乘上较大共模摆幅，仍可能形成可测输出变化。
· 外部失配：输入电阻、滤波网络与走线不对称，会把一部分共模转成差模。
· 其他误差叠加：失调、漂移、噪声、输入偏置电流和后级 ADC 误差都可能混入结果。
四、别把直流CMRR当成全频段常数放大器的共模抑制能力会随频率变化。数据手册通常给出不同增益下的 CMRR 曲线；高频共模信号、快速边沿或外部滤波不对称时，实际抑制能力可能与低频表格值不同。

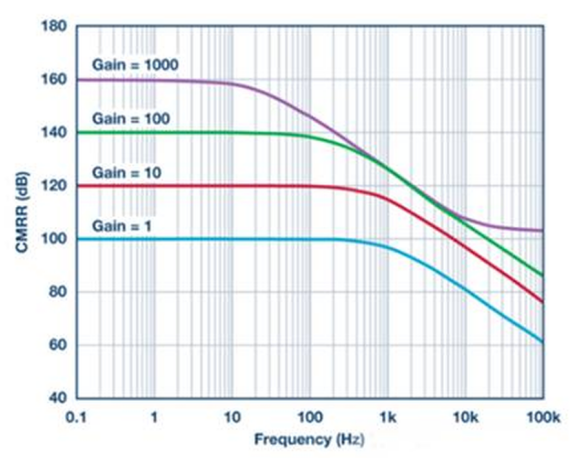

图 3 CMRR 会随频率和增益配置变化（源文档曲线图）
对 EMC 场景尤其要注意：共模干扰往往不是一个缓慢的直流量，而是包含宽频谱。只引用一个低频或直流 CMRR 数字，不能代表整个系统对快速共模干扰的抑制。
五、测CMRR之前，先检查这4个边界

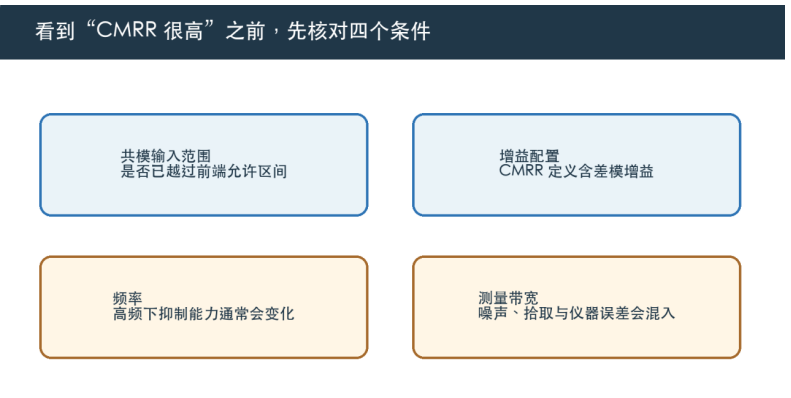

图 4 CMRR 测量前需要核对的四个条件（原理示意，非实测结果）
1. 确认共模输入没有超出器件允许的共模范围，并留出输出摆幅空间。
2. 记录差模增益配置，区分共模增益与 CMRR 的计算口径。
3. 明确测试频率与带宽，不用直流指标解释高频现象。
4. 让信号源、输入网络、屏蔽、接地和测量通道保持对称，避免测试夹具把共模转成差模。
六、系统设计里还要看“共模转差模”即使放大器本身 CMRR 很高，外部两个输入路径的阻抗不一致，也会把相同的共模干扰变成不同的输入电压。此时误差已经以差模形式进入，不能再指望器件内部 CMRR 完全消除。
所以，输入 RC、保护器件、连接器、走线长度、寄生电容与屏蔽结构应尽量对称。EMC 设计不仅要选高 CMRR 器件，还要避免板级结构主动制造差分误差。
工程判断：看到输出随共模信号变化，先区分共模增益、CMRR 和板级共模转差模。定义、工作范围、频率与外部对称性不闭环，单看一个 CMRR 数字没有意义。
写在最后CMRR 很高，不等于任何共模条件下输出都纹丝不动。它是一项有定义、有频率、有增益和输入范围边界的指标。
把共模增益与差模增益分开，再把外部不对称算进去，才能判断误差究竟来自器件、测试方法还是板级路径。
