SI仿真跑几个小时不收敛，多数人第一反应调求解器参数。但真正的罪魁祸首，往往是网格剖分。
1、网格过细，矩阵病态
很多工程师追求"网格越细越准"，结果适得其反。当3D电磁提取的网格尺寸设到5μm，而信号边沿仅8ps时，阻抗矩阵条件数轻松超过1e8。求解器在LU分解阶段就触发浮点溢出，跑再久也不会收敛。
记住：端口数量控制在50到100个以内，网格密度降30%试试，收敛率会显著提升。
2、均匀网格是隐形杀手
全局使用相同间距的均匀网格，关键区域分辨率严重不足。PN结界面、过孔模型、参考平面边缘这些梯度剧烈的地方，粗网格根本捕捉不到变化，直接导致S参数违反无源性和因果性。
正确做法：非均匀网格，关键区域局部加密，过渡区用混合网格。

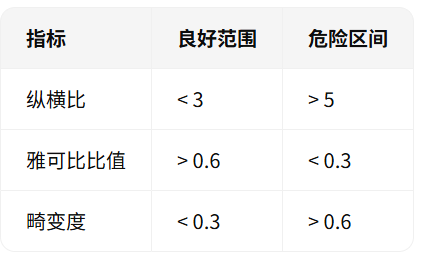

3、三个硬性指标，必须达标
接触区域、过孔附近网格畸变是重灾区，务必单独检查。
4、扫频设置别忽略
宽带扫频请用Interpolating sweep，error tolerance从默认0.5%调到0.1%甚至0.05%。这一个操作，能解决大部分因S参数毛刺引发的不收敛。
本文凡亿教育原创文章，转载请注明来源！
