产品品牌：永嘉微电/VINKA
产品型号：VK1056B

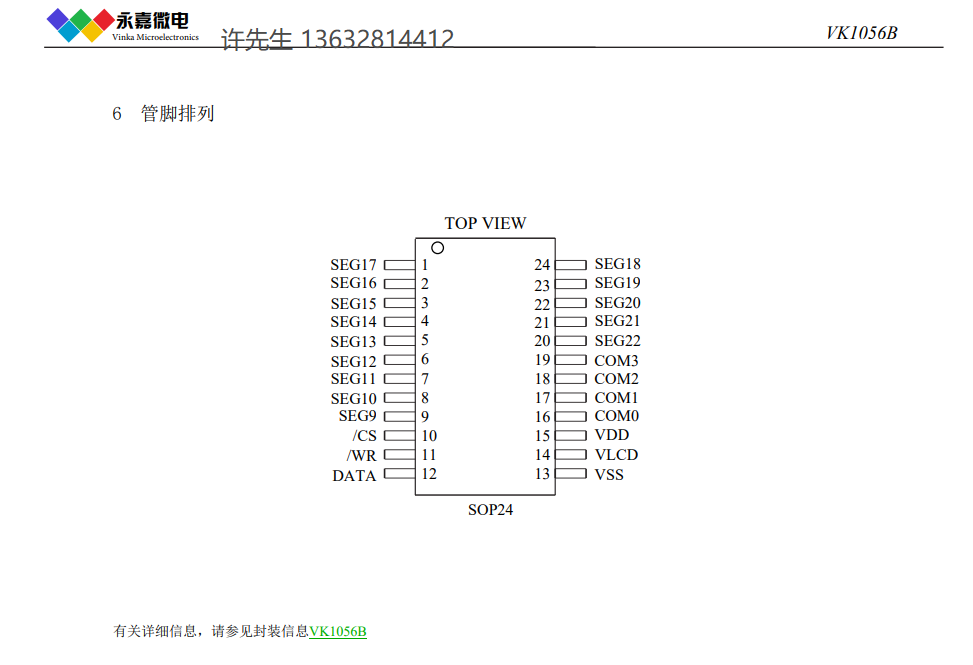

封装形式：SOP24

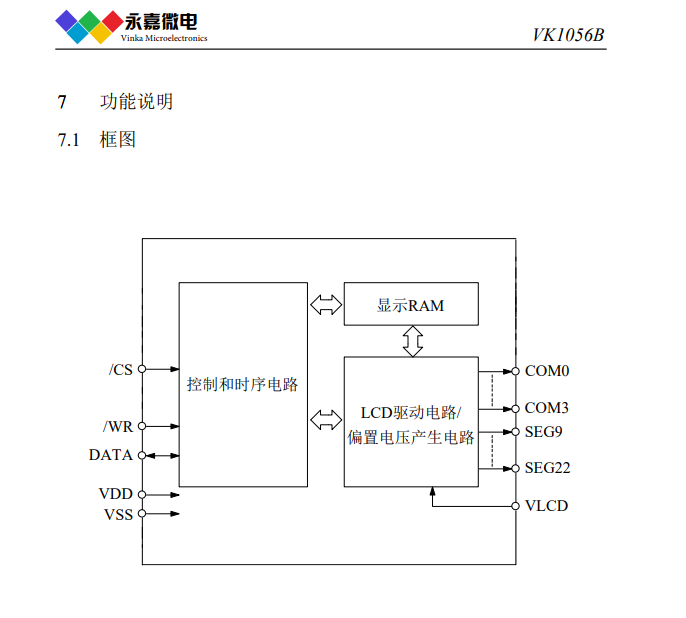

VK1056B是一个点阵式存储映射的LCD驱动器，可支持最大 56点（14SEG×4COM）的LCD屏，也支持2COM和3COM的 LCD屏。单片机可通过三条通信线配置显示参数和发送显示 数据，也可通过指令进入省电模式。G106+149
• 工作电压 2.4-5.2V • 内置256 kHz RC振荡器（上电默认） • 偏置电压（BIAS）可配置为1/2、1/3 • COM周期（DUTY）可配置为1/2、1/3、1/4 • 内置显示RAM为14×4位 • 省电模式（通过关显示和关振荡器进入） • 3线串行接口 • VLCD脚调节LCD电压 • 软件配置LCD显示参数 • 写命令和写数据2种命令格式 • 写显示数据地址自动加1 • VLCD脚提供LCD驱动电压（≤VDD） • 封装 SOP24(300mil) (15.4mm × 7.5mm PP=1.27mm)
应用领域：
• 电表/瓦斯表 • 按摩仪/美容仪 • 医用仪器 • 车载设备 • 冷气机/暖风机

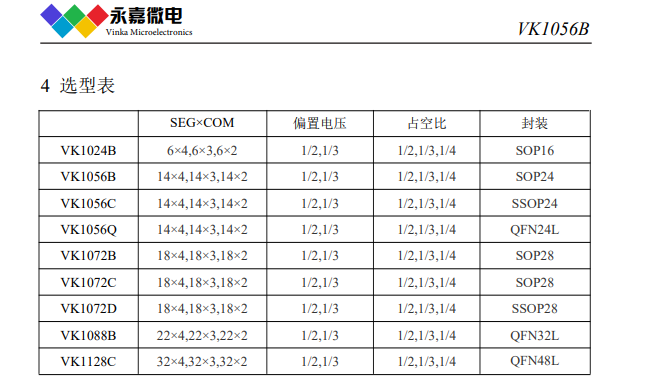

RAM映射LCD控制器和驱动器系列：
VK1024B 2.4V～5.2V 6seg4com 63 6*2 偏置电压1/2 1/3 S0P16 省电模式
VK1056B 2.4V～5.2V 14seg4com 143 14*2 偏置电压1/2 1/3 SOP24 省电模式
VK1056C 2.4V～5.2V 14seg4com 143 14*2 偏置电压1/2 1/3 SSOP24 省电模式
VK1072B 2.4V～5.2V 18seg4com 183 18*2 偏置电压1/2 1/3 SOP28 省电模式
VK1072C 2.4V～5.2V 18seg4com 183 18*2 偏置电压1/2 1/3 SOP28 省电模式
VK1072D 2.4V～5.2V 18seg4com 183 18*2 偏置电压1/2 1/3 SSOP28 省电模式
VK1088B 2.4V～5.2V 22seg4com 223 222 偏置电压1/2 1/3 QFN32（44mm PP=0.4mm）超小体积
VK1128C 2.4V～5.2V 32seg4com 323 322 偏置电压1/2 1/3 QFN48 (55mm PP=0.35mm)超小体积
VK0192M 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP44 省电模式
VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP64 省电模式
VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP64 省电模式
VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP52 省电模式
VK0384 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP64 省电模式
