从原理图到PCB布局：高性能开关电源完整设计流程

做过硬件的都知道，开关电源这玩意儿，看着原理不复杂，真上手做的时候问题一堆。我见过太多工程师，原理图画得挺漂亮，一上板子就炸管、纹波超标、EMI过不去。

说起来都是泪。今天就把这些年踩过的坑整理一下，跟大家聊聊从需求分析到PCB布局的完整设计流程。

一、需求分析与规格定义

很多新手拿到项目就直接开始选芯片、画原理图，这其实是个大忌。我个人建议，先把需求文档写清楚，后面的工作会省事很多。

1.1 输入输出参数

你得明确这些基本参数：

• 输入电压范围：是宽压还是固定电压？有没有防反接？
• 输出电压：精度要求多少？有没有多路输出？
• 输出电流：峰值电流多大？持续时间多久？

比如一个车载电源项目，输入可能是9V-36V，但冷启动时会有抛负载脉冲，那就得考虑更强的输入保护。

1.2 效率要求

效率不光是省电的问题，还直接关系到散热设计。我一般会算一下功耗：

损耗 = 输出功率 × (1 - 效率)

比如12V/5A输出，效率92%，损耗就是60W×0.08=4.8W

这个损耗你打算怎么散？自然散热还是强制风冷？PCB能承受吗？

1.3 纹波要求

纹波这事儿，真不是越小越好。有时候客户要20mV纹波，但实际上后级LDO能接受100mV。多花成本做低纹波，完全是浪费。

按我的经验，先问清楚后级负载的需求，再反推电源的纹波指标。

二、拓扑选型

选拓扑是门学问，不是随便找个Buck电路就完事了。

2.1 常见拓扑对比

先看张图，了解各拓扑的特点和适用场景：

图：常见开关电源拓扑对比

Buck	Vout < Vin	高（>95%）	0-数百瓦	低
Boost	Vout > Vin	中高	0-数百瓦	低
Buck-Boost	Vout可大于或小于Vin	中等	小功率	中
反激	隔离、多路输出	中（<90%）	0-150W	中
正激	隔离、大电流	高	100-500W	高
LLC	高频、软开关	极高（>96%）	200W以上	高

2.2 选型依据

说几个我选拓扑时考虑的维度：

功率等级：小于10W，反激或Buck-Boost都行；10-100W，Buck或同步整流反激；100W以上，考虑LLC或移相全桥。

是否需要隔离：民规产品往往需要隔离，那就只能在反激、正激、移相全桥里选。

效率要求：对效率敏感的场合，比如服务器电源，尽量选软开关拓扑。

成本限制：成本敏感的消费类电源，Buck+同步整流是主流选择。

有个坑提醒一下：很多人选拓扑只看效率曲线，其实还得看应力问题。比如输入电压高的时候，MOSFET的Vds应力、电流应力都得校核。有意思的是，有些拓扑在特定工况下效率高，但器件应力也高，综合成本反而上去了。

三、原理图设计要点

原理图画得好不好，直接决定后面调试的难度。我这些年养成了一个习惯，原理图设计前先想清楚三个回路：控制回路、功率回路、采样回路。

3.1 控制芯片选型

芯片选型其实就几个维度：

• 开关频率：频率越高，磁性元件越小，但开关损耗增加。消费电子常见65kHz-300kHz，工业可能更低。
• 驱动能力：MOSFET的Qg大不大？栅极电阻怎么选？
• 保护功能：过流、过压、过温、软启动……能用芯片内部搞定的就别外挂。
• 生态支持：有没有参考设计？开发工具好不好用？

我个人偏好TI和MPS的芯片，文档齐全，EVM板好买，出了问题好找资料。

3.2 功率器件选择

MOSFET选型，两个参数最关键：

Vds耐压：一般取输入电压峰值×1.5倍，留点余量。汽车电子建议取2倍以上，因为抛负载脉冲厉害。

Rds(on)与Qg平衡：低压侧开关可以用低Rds的MOSFET减小导通损耗；高压侧开关Qg要小，降低驱动损耗。算一下总损耗，哪个更重要就侧重哪个。

电感选型，关注三个参数：

• 饱和电流：必须大于峰值电流的1.2倍
• 温升电流：满足散热要求
• DCR：越小越好，直接影响损耗

3.3 反馈网络设计

反馈环路设计是个技术活，但也不是玄学。我一般分两步走：

第一步，确定补偿类型。其实反激电源用Type-II补偿够了；Buck电路如果带宽要求高，可能得上Type-III。

第二步，计算补偿器件参数。有个简单的方法：先按芯片datasheet给的参考值来，板子回来再做微调。实测时看负载瞬态响应，振铃多了就加点相位裕度。

有个小技巧：反馈光耦旁边并个电阻，能改善高频响应。比如你看到轻载纹波大，加个100pF-470pF的CFF电容，往往有奇效。

反馈环路的工作原理，如下图所示：

图：反馈环路控制框图

3.4 保护电路

保护电路这块，我建议要全面：

• 输入防反接：Mosfet防反接比二极管好，压降小
• 输入过压保护：TVS管+检测芯片
• 输出过流保护：打嗝模式还是锁死模式，看应用场景
• 输出过压保护：必须加，炸了后级负载你就等着赔钱吧
• 过温保护：NTC热敏电阻放在热点位置

四、PCB布局关键

终于说到PCB布局了。这部分我觉得是开关电源设计的核心中的核心。

4.1 功率回路布局

功率回路是开关电流流过的路径，这个环路面积必须尽可能小。大家记住这个原则：电流变化越大的地方，环路面积要越小。

先看一下Buck电路的典型功率回路：

图：降压转换器电路原理图

典型Buck电路的功率回路有三个：

• 输入电容→高侧MOSFET→低侧MOSFET→输入电容
• 输出电容→负载
• 续流回路：电感→低侧MOSFET→输出电容

第一回路最关键，因为开关边沿很陡，dI/dt大，环路电感会产生电压尖峰。环路面积减半，辐射干扰就能降低6dB。

功率环路的布局示意：

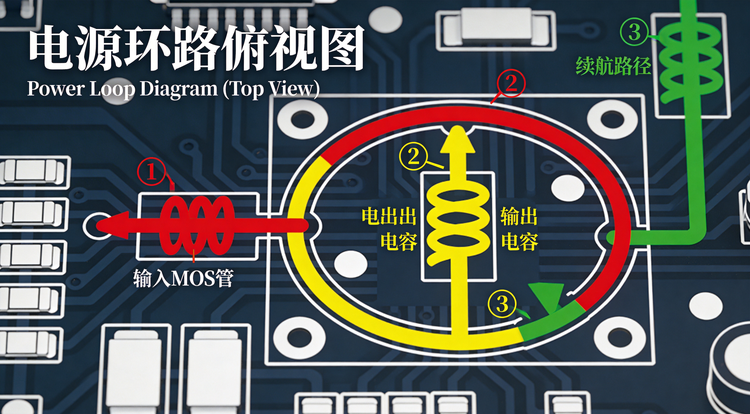

图：电源环路俯视图（红①输入MOS管、黄②输出电容、绿③续流路径）

4.2 地线处理

地线处理有两种思路，各有优缺点：

单点接地：所有地回到一点，适合小功率、对EMI要求不高的场合。简单，但大电流时会有地电位差。

分层接地：功率地和信号地分开，中间用磁珠或0欧电阻连接。复杂点，但性能更好。

我的建议：

• 功率器件的铺铜要厚、大，散热好
• 采样点要取在输出电容两端，不是电感两端
• 芯片地、采样地要单独走线，再汇到主地

4.3 散热设计

散热这事，从原理图阶段就得考虑。几个关键点：

MOSFET热阻：算一下结温，别只依赖datasheet的额定值。要考虑实际环境温度、散热器热阻。

铺铜面积：Vin、Vout、SW节点这些大电流走线，铺铜要够大。0603封装的热焊盘，散热效果比 vias 还管用。

热测试：板子回来后，用热像仪拍一拍。热点在哪里？温度分布均匀吗？

4.4 EMI优化

EMI是很多工程师头疼的问题。说实话，EMI主要靠布局，滤波只是辅助。

传导干扰：输入端加共模电感+X电容+Y电容，走线要短。开关节点铺铜别太大，加一圈过孔屏蔽。

EMI滤波器的典型拓扑：

图：EMI滤波器拓扑图

辐射干扰：功率环路面积控制好，必要时加屏蔽罩。还有个细节：芯片的VDD去耦电容要离芯片近，不然高频噪声会辐射出去。

有个经验：有时候EMI过不了，不一定是设计问题，可能是测试方法的问题。比如LISN接地不良、测试布置不规范，都会影响结果。先排除测试因素，再回头改设计。

五、调试与验证

板子回来了，万里长征才走了一半。

5.1 上电前检查

别急着通电，先用万用表量一下：

• 输入输出是否短路
• 二极管方向对不对
• 芯片焊死了没有、有没有连锡
• 输出端有没有对地短路

5.2 常见问题排查

炸管：先看波形，有没有尖峰超过Vds耐压。可能是布局不好、吸收电路没加、或者MOSFET选型不当。

输出电压不对：检查反馈环路有没有问题，光耦有没有坏，TL431基准电压准不准。

纹波大：先确认测量方法对不对——探头要用地线环，不能用长接地线。排除测量问题后，看输出电容够不够、环路响应怎么样。

啸叫：一般是电感在叫，可能饱和了，或者开关频率进音频段了。轻载啸叫可以用假负载改善。

5.3 性能测试

测试项目清单：

• 效率曲线：不同输入电压、负载下的效率
• 负载瞬态：跳变25%-75%负载，看恢复时间、过冲
• 纹波噪声：带载和空载分别测
• 温升测试：额定工况跑够时间
• 保护测试：逐项验证保护功能
• 可靠性：冷热冲击、振动、ESD

写在最后

开关电源设计，说难也不难，说简单也不简单。核心就是三个字：回路、回路、回路。

功率回路要小，信号回路要干净，保护回路要可靠。把这些理清楚了，设计起来就不会太离谱。

当然，经验也很重要。我见过很多人，看再多资料，不如亲手画一块板子、调一个项目成长快。所以啊，动手才是王道。
