做电源调试的工程师们，是不是总遇到一些 “玄学” 问题？上电稳压正常、阶跃切换也没问题，偏偏连续工作温升后，一卸负载电压直接冲保护关机？
最近调试双向 DCDC 时就碰到了这个典型问题，今天把避坑思路全拆透，从现象到定位再到解决，一步不落讲清楚，帮你少走弯路！
✨诡异现象：低温正常，温升就 “罢工”刚拿到这款双向 DCDC 电源调试时，初测一切顺利：✅ 上电后稳稳恒压输出，无任何异常；✅ 电子负载满载 / 空载反复阶跃切换，输出电压超调量完全达标。
可万万没想到，恒温负载连续输出温升后，只要移除负载，输出电压直接飙升到过压保护点，电源瞬间关机！
更关键的是，只要用风扇强制散热让电源保持低温，这个电压过冲问题就彻底消失。一冷一热的明显差异，直接把问题指向了温升导致的器件电参数漂移—— 这也是开关电源设计中最容易被忽略的隐形坑！
🔍原因定位：从电路到器件，揪出 “元凶”既然锁定了温漂问题，先看电源核心的电压环、电流环补偿器电路，恒压模式下，这两大环路是稳压的关键！

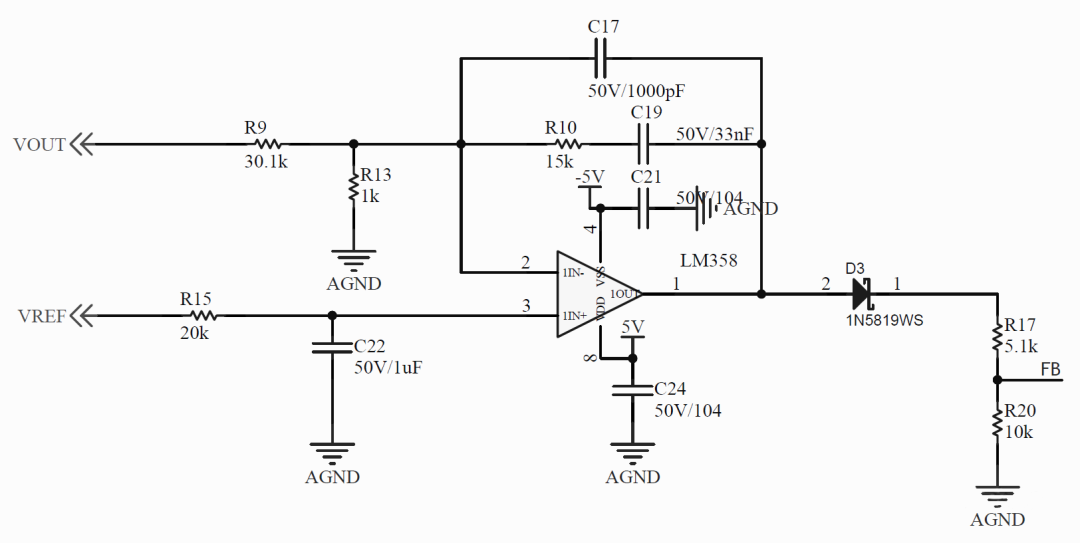

【图 1：电压环补偿器】

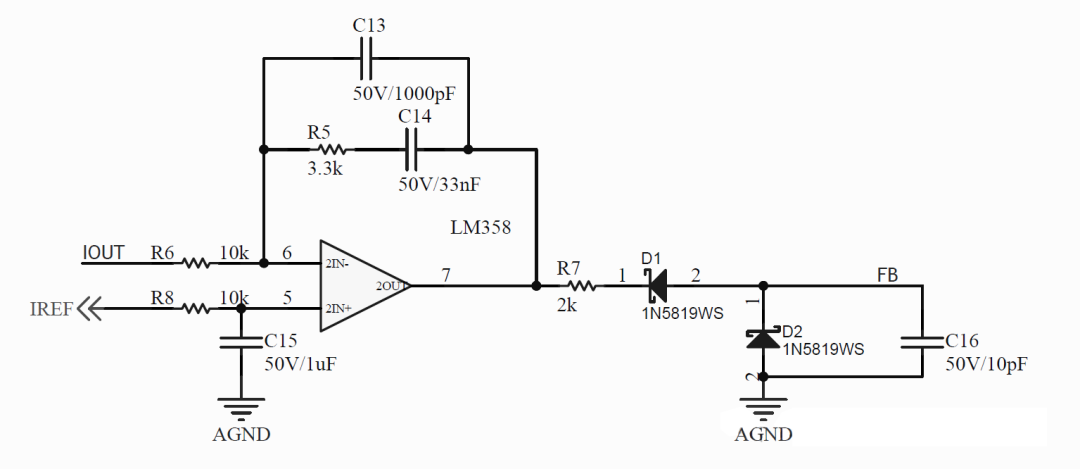

【图 2：电流环补偿器】
测试时电源全程处于恒压模式，电流环 IREF 设为最大值，此时电流环输出高压信号，由二极管 D1 实现与电压环输出的隔离，FB 是主控 IC 的核心反馈控制信号。
顺着电路排查，我们把目光聚焦到了电路中的肖特基二极管 1N5819（文档笔误写为 1N5158），翻出参数手册后，问题瞬间明朗！

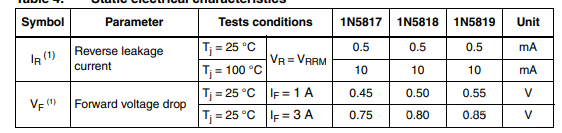

【图 3：1N5817/18/19 器件参数表】
这款肖特基二极管的反向漏电流 IR是致命短板：✅ 25℃常温下，反向漏电流仅 0.5mA，看似无影响；✅ 结温升至 100℃时，反向漏电流直接飙升至 10mA，翻了 20 倍！
温度升高后，电流环 D1 的反向漏电流急剧变大，直接导致主控 IC 的 FB 反馈信号被异常抬高，恒压模式的反馈控制逻辑彻底被打乱。温升后卸载时，负载突变 反馈信号异常双重作用，电压直接失控冲保护，这就是问题的核心原因！
🛠️解决验证：换个器件，问题迎刃而解找到病根，解决思路超简单：替换成反向漏电流温漂极小的二极管！
我们放弃原有肖特基二极管，改用开关二极管 1N4148—— 这款二极管温漂特性拉满，哪怕结温升到 150℃，反向漏电流也仅有 50uA，和肖特基的 10mA 比，几乎可以忽略不计。
【图 4：1N4148 相关参数图】
替换后直接做老化测试：让电源连续工作自然温升至最高工作温度，反复进行满载 - 空载卸载操作，输出电压全程稳定，再也没有出现过压保护，这个困扰已久的问题彻底搞定！
📌核心总结：两个要点，避开温漂坑这次的调试经历，给所有开关电源设计 / 调试工程师提了个醒，这两个关键要点一定要记牢：
温漂是隐形杀手：开关电源工作必然发热，设计时绝不能只看器件常温参数，重点核查核心器件在工作温度范围内的参数漂移，尤其是反馈、隔离、采样环节，一个小参数漂移，就可能导致整个电源失控；
二极管选型别搞混：肖特基二极管正向压降小、开关速度快，但反向漏电流大且温漂明显；开关二极管正向压降稍大，但反向特性优秀、温漂小，隔离反馈这类对漏电流敏感的环节，千万别选错！
电源设计从来都是细节决定成败，一个不起眼的二极管，就可能让整个调试功亏一篑。希望这次的避坑经验能帮到大家，后续再遇到类似温漂问题，也能快速定位解决！
