引言
计算方法在现代光电子技术设计和分析中扮演核心角色。这些方法使研究人员和工程师能够在制造前模拟复杂的电磁现象并预测器件性能。本文介绍光电子技术中使用的主要计算方法[1]。
1
基本方程与原理
光电子技术计算的基础是麦克斯韦方程组，这些方程描述了电磁场的行为：
∇ × E = -∂B/∂t
∇ × H = J ∂D/∂t
∇ · D = ρ
∇ · B = 0
这些方程最初由詹姆斯·克拉克·麦克斯韦于1864年提出，在相对论框架下保持不变，同时适用于经典和量子领域。通过求解这些方程，可以深入理解电磁波在各种介质和结构中的传播特性。

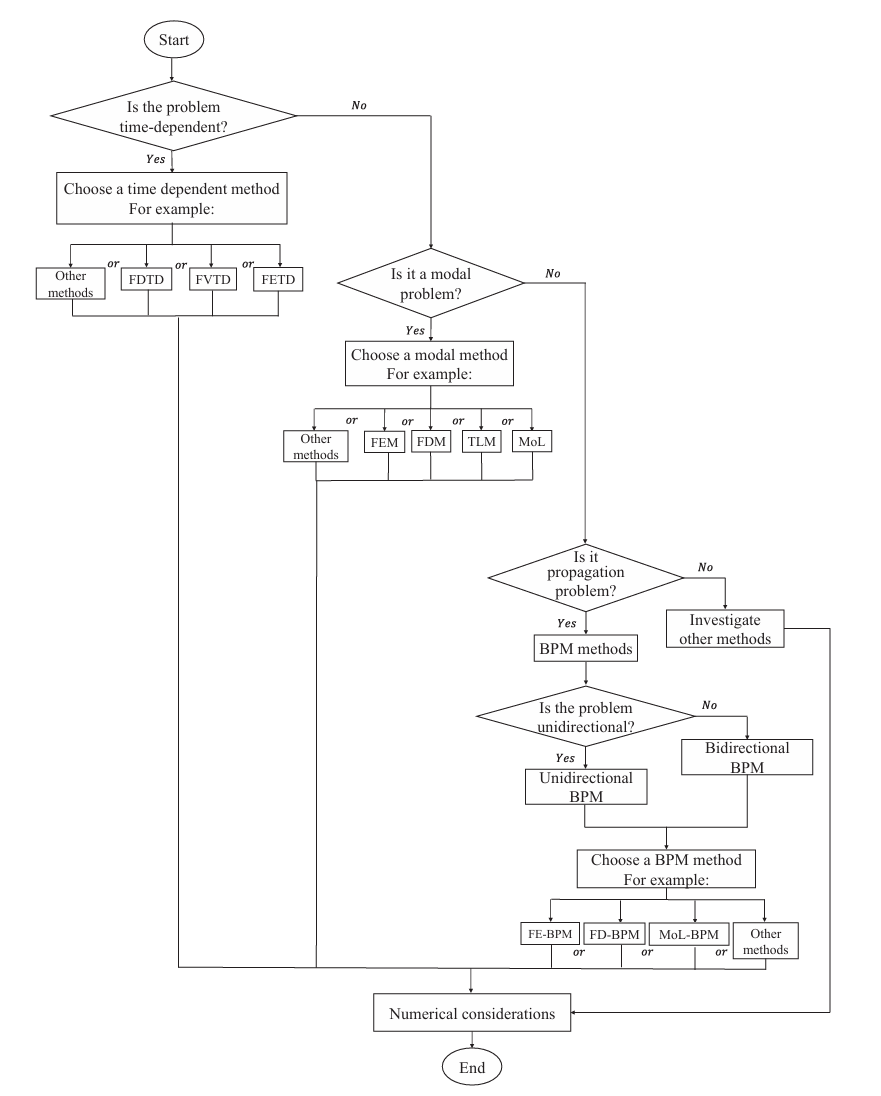

图1：基于器件物理需求选择计算方法的流程图。该图帮助用户在时域、模式分析和传播方法之间进行选择。
2
计算方法分类
计算方法可以根据以下几个主要标准进行分类：
1. 区域边界特性
开放区域问题：涉及场延伸至无穷远的无界几何结构
闭合区域问题：处理波导和谐振腔等有界结构
2. 尺寸与波长关系
长波长区域（电路级分析）
中波长区域（与结构尺寸相当）
短波长区域（射线光学近似）
3. 时域与频域
时域方法求解完整的时变麦克斯韦方程
频域方法关注单频率解

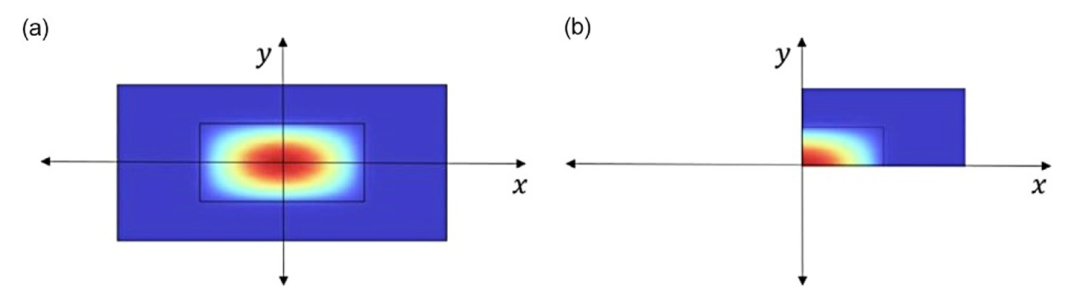

图2：矩形波导中电磁场分布的横截面图，展示了完整结构和使用边界条件的四分之一对称模型。
3
实际实现考虑因素
在实施计算方法时，需要仔细考虑以下几个实际方面：
1. 边界条件
正确设置边界条件对于准确模拟非常关键。常见边界条件包括：
完美电导体（PEC）
完美磁导体（PMC）
完美匹配层（PML）

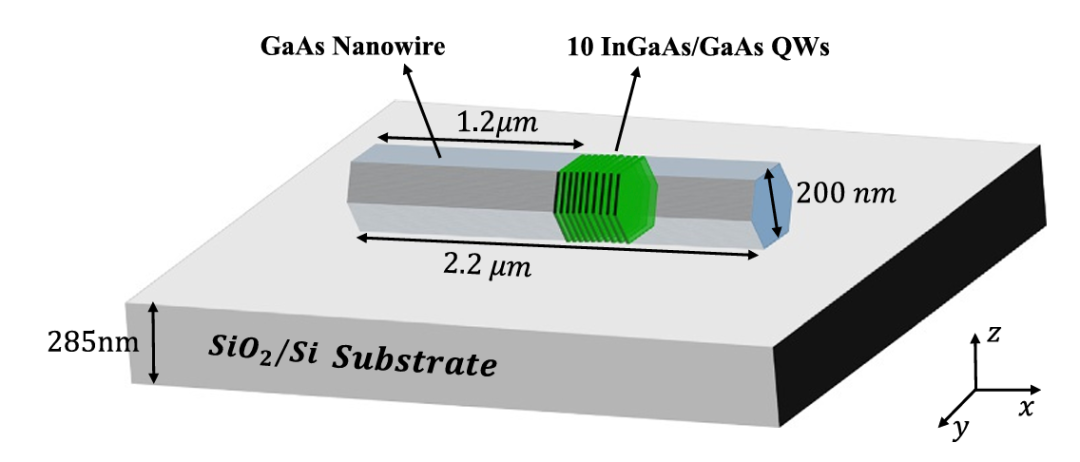

图3：含量子阱的砷化镓纳米线示意图，展示了用于计算分析的物理结构。
2. 网格划分与收敛性
数值解的准确性高度依赖于网格质量和密度。主要考虑因素包括：
高场变化区域的网格细化
网格密度增加时的收敛性测试
精度与计算资源的平衡
图4：展示网格单元数量与有效模式指数关系的图表，说明了数值模拟中的收敛行为。
4
高级应用：纳米线激光器案例分析
为说明计算方法的实际应用，以量子阱纳米线激光器分析为例，展示不同计算方法如何协同工作：
1. 腔体模拟
使用有限元方法进行模式分析
确定共振频率
计算场分布
图5：展示纳米线直径与各种光学模式有效指数关系的图表，用于确定单模工作条件。
2. 增益计算
量子阱能级计算
载流子密度效应
自发辐射建模
图6：不同载流子密度下的增益谱图，显示量子阱结构中能量与光学增益的关系。
5
优化与性能分析
计算建模的最后阶段通常涉及优化和性能分析。主要指标包括：
品质因数（Q）
限制因子
阈值特性
输出功率效率

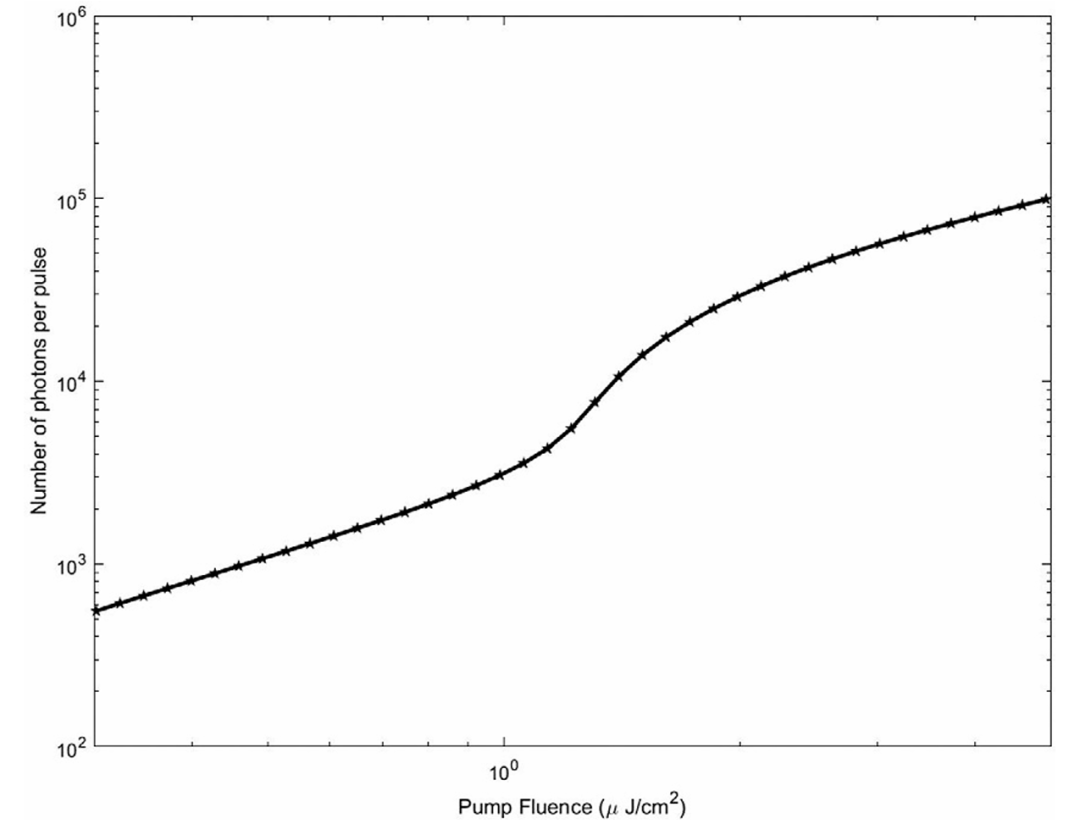

图7：泵浦通量与输出光子数关系的L-L曲线，展示激光器阈值行为和效率。
6
结论
计算方法在光电子技术研究和开发中发挥着基础作用。成功实施这些方法需要深入理解基础物理原理和数值计算的实际考虑因素。通过谨慎选择适当的方法和边界条件，并充分关注网格质量和收敛性，研究人员可以准确模拟复杂的光电子器件并预测其性能特征。
本文概述了主要计算方法、实际实施考虑因素以及光电子器件建模中的实际应用。纳米线激光器案例研究展示了各种方法如何结合使用，实现全面的器件分析和优化。
