这是EMC工程师和硬件工程师都会碰到的整改场景，面试官希望听见“测量现象→耦合路径→验证手段”，而不是随机堆器件。
面试官这样问
一台带外部线束的控制器在EMC辐射测试中某段频率超标，你会先从哪几处着手定位？为什么加磁环后峰值下降，不能马上断定问题已经彻底解决？
参考回答｜先讲结论
我会先确认测试频率、幅度、工作模式与线缆布置，再结合干扰频率和板上时钟/开关频率判断可能的激励源。外部线缆可能充当天线，共模电流常是关键线索之一；用电流探头、近场探头和可重复的A/B实验定位后，再决定是改善回流、滤波、屏蔽接地还是线束路径。
核心原理，面试官真正要听的

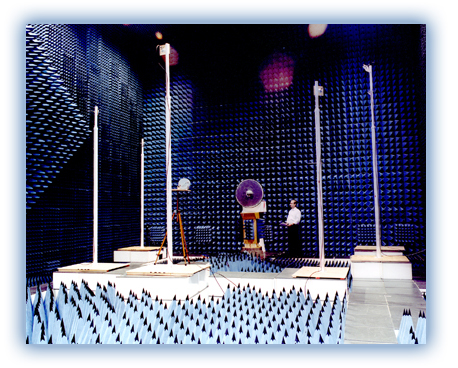

板上高速信号或开关电源产生的电压、电流变化可能通过寄生电容与不连续回流路径耦合到线束形成共模电流。线束长度和摆放会影响辐射效率，因此同一板子、不同线缆布局可能得到不同测试结果。暗室测试必须按适用标准和规定布置进行，定位用的临时实验不能直接替代正式符合性测试。
工程现场怎样检查与回答
STEP 01
固定工作模式，记录超标频点、测量极化、线束与接地方式；找出与芯片时钟、DC/DC开关及谐波有关的可能频率。
STEP 02
检查连接器附近的参考地连续性、共模耦合、屏蔽层端接，以及高速回流路径和滤波器的物理位置。
STEP 03
在预一致性环境中分别尝试调整线束路径、加电流探头、临时加磁环或改变某一路时钟，逐次只改一个因素并记录频谱变化。
STEP 04
确认根因后修订PCB布局或线束方案，再按正式测试条件复测，避免仅靠一次临时压峰判断合格。
容易踩的坑
近场探头扫到“最亮”的芯片不等于该芯片一定是辐射源；加磁环后过关也不能排除线束改变或测试姿态造成的偶然差异。
追问练习
如果超标频率恰好是25MHz时钟的高次谐波，你会立刻把主晶振换掉吗？不会。应先确认谐波传递路径及线缆共模耦合，避免未经验证就改变系统时钟方案。
