理想电感只有L,但真实功率电感还存在绕组电阻、磁芯损耗和寄生电容。频率上升后,这些寄生参数会改变阻抗特性;到达自谐振频率附近,器件甚至不再表现为理想感性。

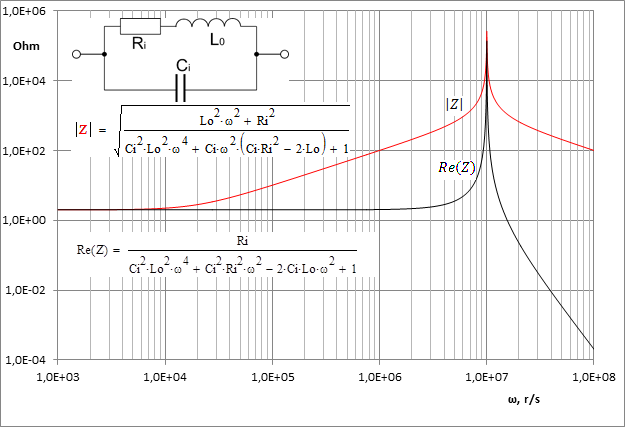

看参数曲线时,不要只盯标称“10 µH”。低频区域通常由电感值和DCR主导;频率继续上升,寄生电容开始参与,阻抗曲线最终出现自谐振特征。

选型不能漏掉的参数
DCR影响铜损和压降
直流电阻越大,I²R损耗越高;大电流电源里,DCR直接影响效率和温升。
饱和电流与温升电流不是一回事
一个描述电感量下降到规定程度时的电流,另一个描述允许温升条件;选型时要同时核对厂商定义。
SRF告诉你高频寄生开始主导
接近自谐振频率后,电感和寄生电容形成谐振;高于该区域,器件可能逐渐表现出容性。
开关频率不是唯一需要看的频率
快速开关边沿包含高次谐波,EMI和滤波问题往往涉及远高于基频的频段。
面试参考回答
我选电感不会只看电感量和额定电流。先根据拓扑、电流纹波和峰值电流确定L,再看DCR评估铜损;同时核对饱和电流和温升电流的定义。对于高频应用,还要查看阻抗随频率的曲线和自谐振频率,因为寄生电容会让实际器件在高频偏离理想模型。关键场合我会使用厂商提供的频率、偏置和温度曲线,而不是把一个典型L值套到全部工况。
面试官可能追问
为什么电感标称值相同,电源效率可能差很多?
Isat和Irms分别受什么限制?
为什么EMI滤波电感要特别关注阻抗曲线而不是只看L?
常见误区
只看“10µH/5A”,不看DCR和电流定义。
认为开关频率低于SRF就完全不用考虑寄生。
不同厂家的饱和电流定义不同,却直接按数字大小比较。
