PCB丝印和阻焊怎么规范?丝印字号、阻焊桥、Mark点怎么设?PCB面试

浏览量:50
时间: 2026-10-06 11:51:02
一句话答案

丝印用于标识元件和极性,字号一般 1mm 高/0.15mm 线宽,不能上焊盘;阻焊(绿油)保护铜箔,焊盘开窗,细间距引脚间要阻焊桥防桥连;Mark 点是贴片定位基准,圆形 1mm 直径+3mm 禁布区,板角和对角各放一个。

本文概述

丝印阻焊是 PCB 生产基本要素,面试常考:丝印规范、阻焊桥、Mark 点、钢网。回答要讲清生产工艺要求。

核心要点

  • 丝印字号:字高 1mm,线宽 0.15mm,最小 0.8mm/0.12mm

  • 丝印不能上焊盘(影响焊接),不能被过孔覆盖

  • 阻焊桥:细间距引脚间留阻焊(>0.1mm),防止锡膏桥连

  • Mark 点:圆形裸铜 1mm 直径,周围 3mm 禁布,板角对角各一个

  • 极性标识:二极管/电解电容/IC 1脚要标清楚,丝印方向一致

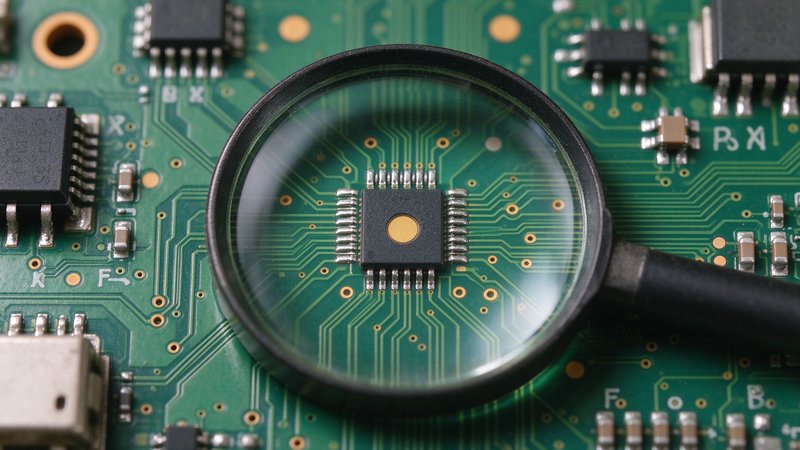

PCB 丝印和阻焊特写,丝印字号、阻焊桥、Mark 点,放大镜下的电路板

面试官:PCB 丝印有什么规范?Mark 点怎么放?

面试官考察点

PCB 工艺题。面试官看你是否了解生产要求。重点听:丝印不上焊盘、Mark 点定位。

回答思路

讲丝印规范、阻焊桥、Mark 点。

参考回答

丝印规范。

项目推荐值最小值
字高1.0mm0.8mm
线宽0.15mm0.12mm
字间距0.2mm0.15mm
丝印到焊盘距离>0.2mm>0.1mm
  • 丝印不能上焊盘(会被锡膏覆盖,看不清,也影响焊接);

  • 丝印不能被过孔覆盖(过孔盖油后丝印会断);

  • 元件标号(R1/C1/U1)放在元件旁边,方向一致(从左到右、从下到上);

  • 极性元件(二极管、电解电容、IC)要标极性,1 脚用圆点或缺口标识;

  • 板名、版本号、日期放在板边,方便识别。

阻焊(绿油)。

  • 阻焊覆盖铜箔,防止短路和氧化;

  • 焊盘处开窗(去掉阻焊),让锡膏能焊上;

  • 阻焊桥:细间距引脚(<0.5mm pitch)之间要留阻焊,防止锡膏桥连;

  • 阻焊桥宽度一般 >0.1mm,太细板厂做不出来;

  • 如果引脚间距太小做不了阻焊桥,就用 NSMD(焊盘定义)+ 钢网开窗缩小。

Mark 点(定位点)。

  • SMT 贴片机用 Mark 点定位 PCB,必须有;

  • 规格:圆形裸铜(或镀金),直径 1mm,周围 3mm 内不能有铜箔和丝印(禁布区);

  • 数量:整板至少 3 个(板角对角),形成三角形定位;

  • 细间距器件(BGA/QFP)旁边可以加局部 Mark 点,提高贴装精度;

  • Mark 点要放在铜箔上(不要悬空),保证反光一致。

注意。

  • 丝印颜色一般白色(绿油板),黑油板用白字或黄字;

  • 阻焊颜色可选绿、黑、蓝、红、白,不影响电气性能;

  • 钢网开窗和阻焊开窗是两回事,钢网决定锡膏量,阻焊决定焊接区域;

  • 交付给板厂的文件要包含丝印层(Silkscreen)和阻焊层(Solder Mask)。

面试官可能追问

追问 1:丝印为什么不能上焊盘?
丝印是油墨,上焊盘会阻碍锡膏润湿,导致虚焊;而且丝印被锡覆盖后也看不清标识。
追问 2:Mark 点为什么要 3 个?
3 个点形成三角形,可以确定 PCB 的位置和旋转角度。2 个点不能区分镜像。
追问 3:阻焊桥做不出来怎么办?
细间距(0.4mm pitch 以下)板厂可能做不了阻焊桥,就用 NSMD 焊盘+钢网开窗缩小,靠锡膏量控制防桥连。
追问 4:NSMD 和 SMD 焊盘区别?
NSMD 阻焊开窗比焊盘大(焊盘全露出),SMD 阻焊压住焊盘边缘。NSMD 焊接可靠,SMD 焊盘小。
追问 5:钢网开窗和阻焊开窗关系?
阻焊开窗是 PCB 上的焊接区域,钢网开窗是锡膏涂抹区域。钢网开窗一般比焊盘小 10~20%,阻焊开窗比焊盘大 0.05~0.1mm。

常见失分表达

✗ 丝印上焊盘 — 虚焊,标识看不清。
✗ 不放 Mark 点 — SMT 贴片机无法精确定位,贴装偏移。
✗ 细间距不做阻焊桥 — 锡膏桥连短路。

准备动作

1
看过一个 PCB 丝印规范文件
2
了解 Mark 点和阻焊桥工艺要求
3
准备一个丝印上焊盘导致虚焊的案例

核心关键词

PCB丝印阻焊Mark点丝印字号阻焊桥SMTNSMD
