匹配网络照抄参考值，实测频点照样可能跑偏
射频设计里特别容易踩一个坑：参考板上L1=51nH、C1=7.5pF，自己板子就原封不动照抄。
原理图一样，器件值一样，甚至品牌型号都一样。
结果上VNA或者频谱仪一看，最大功率点、S11谷底或者带宽整体偏了几十MHz。
这时候如果还坚持“元件值一样，性能就应该一样”，后面基本只能靠不停换料碰运气。
到了几百MHz、几GHz以后，一个标称10pF的电容不再只有10pF。
封装和端头会带来ESL、ESR；电感也有寄生电容和有限Q值，并存在Self-Resonant Frequency。
频率越靠近器件SRF，器件的真实阻抗越偏离你手算的jωL或1/jωC。
因此参考设计给的L/C数值更像一个起点。换封装、换供应商，甚至同样标称值但Q和SRF不同，匹配结果都可能移动。
图1：典型RF发射链路里，PA输出匹配网络同时参与阻抗变换与谐波滤波。
低频时，电感前后多2mm走线通常没人紧张。
到了GHz附近，这段线已经有明确的传输线电长度；焊盘本身也有对地电容，via还有电感。
Analog Devices在高频应用答疑里甚至建议，通过移动0.5pF调谐电容在线路上的位置去微调13.5GHz的谐振点。换Stackup以后，还要重新调整位置。
到了这个频段，焊盘、几毫米走线和参考平面都已经在参与匹配。
图2：实测阻抗与理论Smith图匹配只是起点，最终还要包含器件和PCB寄生。
参考板是在特定Stackup、特定板厚、特定Dk、特定器件位置和特定负载下调出来的。
你自己的板子只要其中一项变了，网络看到的阻抗就可能变。
例如PA输出后面参考板直接接50Ω SMA，你的板子却先过一段RF Switch、SAW Filter再到天线。即使匹配元件一个不改，PA实际看到的Load已经不是同一个东西。
公开的ISM射频优化案例也明确提到，理论匹配值最终需要根据天线环境、器件损耗和PCB寄生进行实测调整。
如果你在调PA输出，目标通常不是单纯让S11最好看，而是同时看Pout、PA Current、Efficiency和Harmonic。
ADI的ISM示例就是一边扫频，一边看输出功率与PA电流，再调整匹配网络，让目标频率附近达到更好的综合工作点。
对于LNA，则还要考虑Noise Figure和Stability。一个“50Ω匹得很漂亮”的输入，不一定就是最低NF的点。
所以“匹配”到底在优化什么，取决于这个网络所在的系统位置。

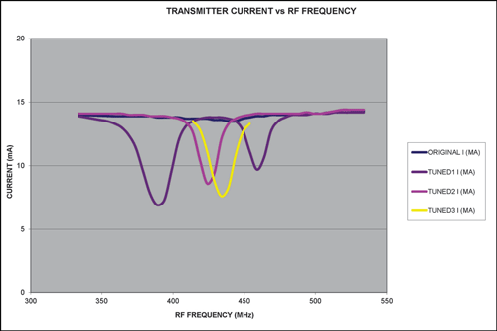

图3：调整匹配网络后，PA电流最小点会随频率移动，说明实板匹配必须结合测量迭代。
第一，把VNA参考面校到匹配网络附近。线缆、SMA和测试夹具不要一起算进DUT后再凭感觉换件。
第二，把原理图理论值放进ADS、AWR或其他工具，但模型尽量用厂商S参数或真实器件模型，不要一直用Ideal L/C。
第三，把焊盘、短传输线和关键via加入EM模型。频率越高，这一步价值越大。
第四，样机上预留可换料的π型或T型网络，按Smith Chart决定是需要Series还是Shunt修正，而不是随机试电容。
第五，记录每次换件后谐振点怎么移动。几轮以后，你就能看出这个实板网络对L、C变化的敏感方向。
所以参考设计里的L、C先当起点。样机回来以后，最终数值还是要按实测结果定。
