天线裸板测试正常，装进外壳后驻波为什么变差？
天线在裸板上用VNA一测，S11挺漂亮，谐振点也落在目标频段。装进产品外壳以后，曲线却偏了，驻波变差，通信距离也跟着缩水。拆开再测，曲线又有变化。
这通常不是天线“自己变了”，而是它周围的环境变了。天线附近的外壳、金属件和电池，本来就是射频结构的一部分。
外壳不只是机械件，也会参与天线的电磁环境
塑料外壳的介电常数和厚度，会改变天线附近的电场分布；如果附近还有金属支架、螺丝、电池或显示屏，影响可能更明显。结果可能是谐振频率移动、输入阻抗变化、S11谷值变浅，或者带宽发生变化。
变化方向和幅度取决于天线类型、材料、间距和结构，不能简单认为装壳后一定往某个方向偏。TI的天线设计资料明确建议：匹配调试要在完整装配状态下进行，外壳和附近物体都可能影响阻抗。
先比曲线变化，再决定要不要动匹配电路

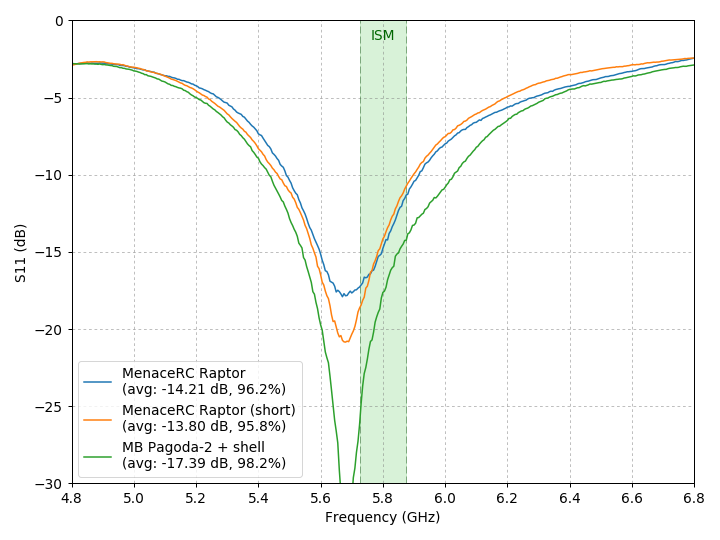

把裸板和装壳后的S11曲线放在一起比较，重点看谐振点是否移动、谷值是否变浅、工作频段两端是否都恶化。如果谐振点明显偏移，优先检查天线净空、外壳距离、金属件和电池位置；如果频点基本没变但匹配变差，再结合Smith圆图看输入阻抗变化。
不要一看到S11变差就随意换匹配电容。匹配网络能补偿一部分阻抗变化，但不能把被金属遮挡、效率下降或辐射方向改变的问题全部修回来。
调试时，测试姿势也要固定

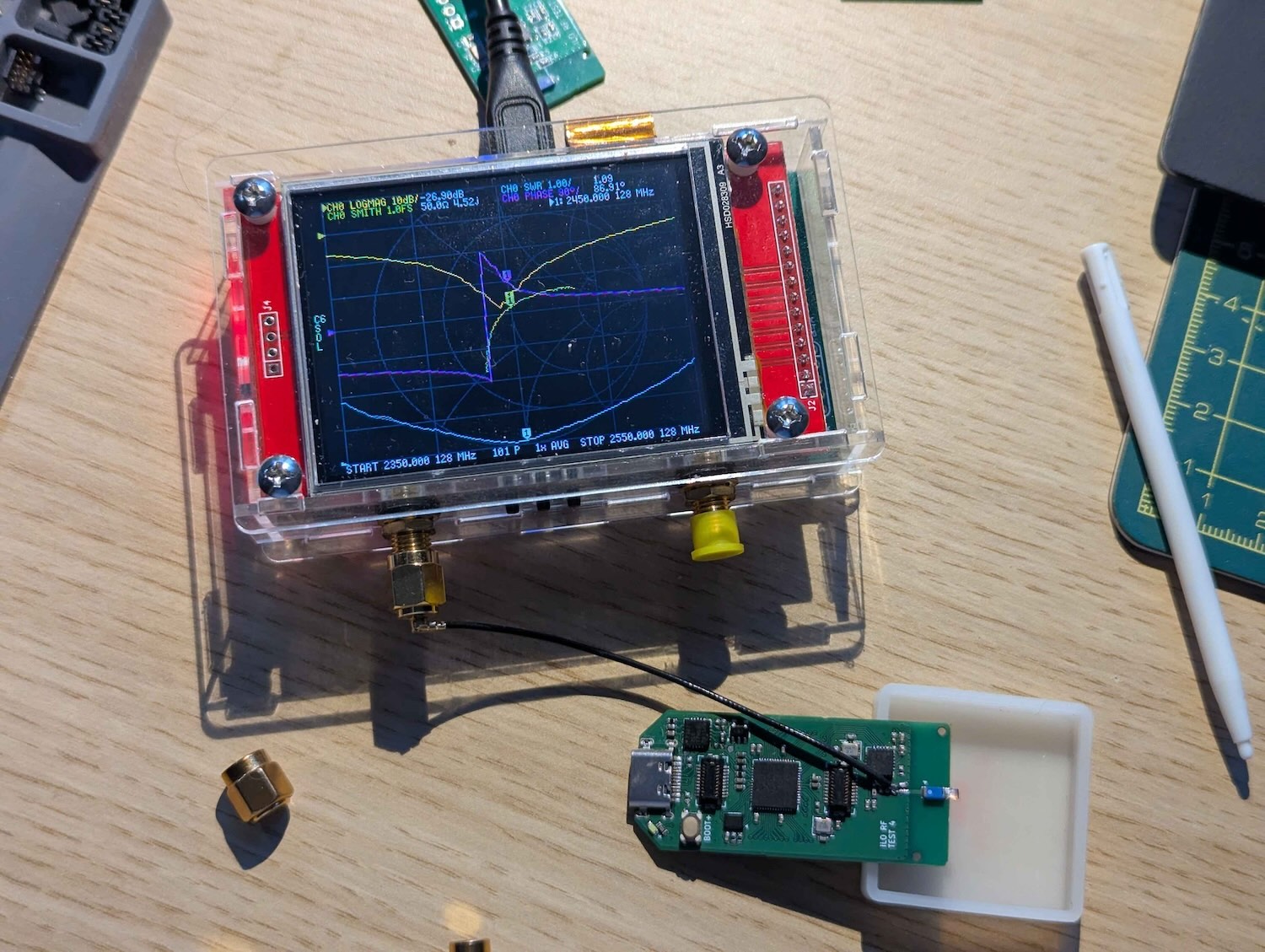

裸板、半装配和完整装配的测试条件要记录清楚，VNA校准面、测试线摆放、PCB固定位置和外壳开合状态尽量一致。如果产品正常使用时电池、排线或螺丝都在天线附近，测试时也要把这些零件装齐。手拿着测和固定在夹具上测，结果也可能不同。

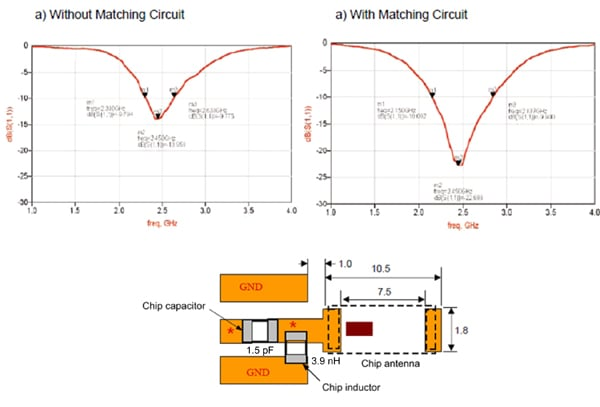

对小型芯片天线或紧凑PCB天线，预留匹配网络焊盘通常很有用，但具体元件值应以最终装配状态下的测量为依据。
S11主要反映端口匹配和反射情况，是重要指标，但不能单独代表天线效率、辐射方向图或整机通信距离。如果匹配已经合理，距离还是不够，就要进一步看天线净空、辐射效率、外壳遮挡、天线方向以及发射功率和接收灵敏度。
