差分对已经等长，为何眼图还是变差？
总长度一样只是结果，真正影响眼图的是两根线在每一段是否同步、对称并保持稳定耦合
差分对已经做了等长，DRC也没有报错，为什么眼图仍然变窄？很多问题不是差在最后那几mil，而是误差发生后走了很长一段，直到接收端附近才用密集蛇形“补回来”。长度账平了，沿途的差分状态却没有恢复。
差分信号靠两根线的电压差传递信息。理想情况下，两条边沿幅度相等、方向相反、时间同步，接收端做减法后保留差模并抵消共同噪声。
版图上只比较总长度，会漏掉局部失配、换层不对称和耦合间距变化。等长不是末端凑数字，而是让误差在产生位置附近尽快收敛。
总长度相等，不代表每一段都同步
假设P线在连接器逃线区多绕了一段，N线到芯片脚边才补同样长度。接收端最终读到的总长度相等，但两条边沿在中间大部分链路上一直错开。
错开的差分对会把一部分能量转换成共模。它可能不立刻造成逻辑错误，却会压缩眼图余量、增加连接器和线缆上的共模电流，并让EMI对工差更敏感。

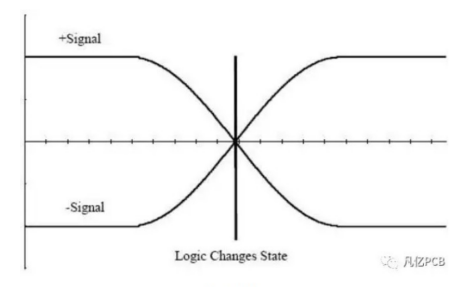

图1 差分正负边沿需要在翻转位置保持同步
检查时应把差分对按换层、器件、弯折和参考面变化分段，不只看EDA工具给出的总长差。局部误差越早修正，剩余链路越容易保持对称。
间距变化会同时改变耦合与阻抗差分对紧耦合时，两线的电场和磁场互相关联。某一段突然拉开、绕开焊盘或只让一根线靠近铜皮，都会改变差分阻抗和共模阻抗。

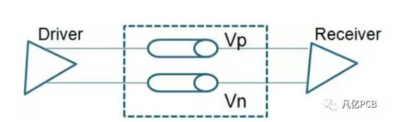

图2 差分发送端与接收端之间，两根线应保持成对传输
只要线宽、间距或参考面改变，即使那段很短，也可能形成局部反射。特别是在过孔换层和BGA逃线区，两根线的孔、焊盘、反焊盘及回流结构应尽量镜像。
工具的等长报告不会替你检查耦合连续性。评审时要同时打开间距规则、阻抗规则和三维换层结构，确认两根线经历的是同一种环境。
密集蛇形可能制造新的问题补偿段若波峰间距过小，相邻线段会产生自耦合，电气延时不再等于几何长度的简单增加。看起来补了很多长度，真正增加的传播延时可能打折。
蛇形过密还会形成周期性阻抗变化，使某些频段反射更明显。补偿优先采用小幅、疏间距，并放在误差发生点附近，避免在接收端堆一团大蛇形。

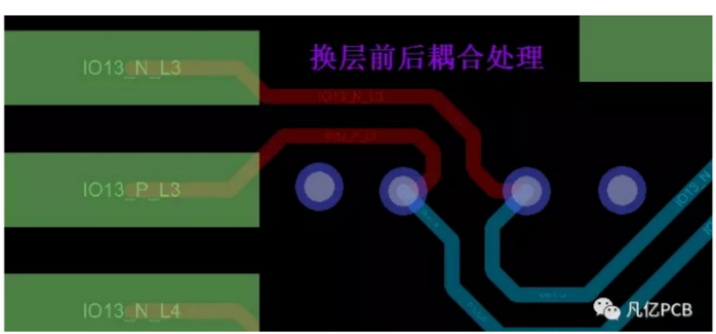

图3 换层处两根线的过孔与局部补偿应保持对称
一对差分线两根都同时做相同蛇形没有意义；补的是对内偏斜，而不是把整对线一起变长。若是不同差分对之间的通道匹配，则应另开规则处理。
用波形验证，而不是只看长度表先比较P、N两路到达时间，再看差分眼图和共模分量。若局部补偿后P/N偏斜下降、共模减小，才说明等长真正改善了传输。

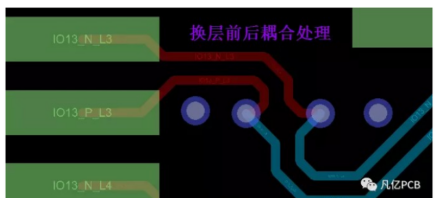

图4 在误差产生处做小波浪补偿，比末端集中凑长更可靠
TDR可帮助定位换层、焊盘或蛇形处的阻抗变化。若长度改对后仍有明显凹陷，应转向间距、过孔、参考面和回流结构，而不是继续追加蛇形。
版图复核可固定四个问题：误差在哪里产生、在哪里补偿、补偿段是否自耦合、两根线是否经历相同参考环境。四项都能回答，等长才有工程意义。
不同拐角也会制造细小偏斜。两根线若一内一外绕同一个直角，外侧自然更长。用对称圆弧或45度折线，并在拐角附近补偿，比在末端集中蛇形更容易控制局部差异。
连接器和器件封装内部也可能存在通道长度差。板上补偿前先确认封装模型和引脚映射，否则可能把芯片内部已经补好的差异再次补反。
差分对跨参考面分割时，两根线即使互为回流，也仍会与平面耦合。分割边缘会增强共模转换；正确做法通常是恢复连续参考面，而不是只靠等长修补。
若一根线经过测试点、0欧电阻或ESD器件而另一根没有，几何等长也无法保证寄生一致。对内对称必须包含焊盘、过孔和保护器件，而不只是铜线中心长度。
眼图验证应固定驱动、接收、探头和码型。不同码型对周期性蛇形自耦合的敏感度不同，单一方波正常并不能证明高速随机数据余量足够。
仿真时应分别输出差分阻抗与共模转换指标。只看Sdd21可能发现传输尚可，却漏掉Sdc21上升；后一项往往更能解释线缆辐射和眼图对外界扰动变敏感。
长度容差应从允许偏斜反推，而不是所有接口统一写5mil。数据速率、边沿时间、介质传播速度和接收器容限不同，能够接受的局部时差也不同。
自动调谐工具只能在指定区域内完成几何匹配。若规则区放在错误位置，工具会忠实地把蛇形堆到末端。约束区域本身也要在评审中确认。
量产版本迁移层叠或换板厂后，线宽间距和介电常数可能改变。长度数字不变并不代表延时不变，关键接口应重新核对阻抗与传播延时。
结论
差分对总长一样，只是最基础的一条门槛。真正决定眼图的是局部偏斜、耦合连续性和换层对称性。
下一次看到等长已通过却眼图不好，先沿整条链路找最早的失配点，再检查补偿段。别让最后几厘米的蛇形，替前面几十厘米的错位背锅。
