输入没到电源轨，运放为何已经失真？
输入电压没有超过供电轨，不等于运放输入级仍在线性区；要比较的是共模范围，不是绝对最大额定值
单电源运放供电0到5V，输入信号只有3.8V，输出也没顶到5V，波形却开始削顶。很多人第一反应是输出摆幅不够，降低增益后失真仍在。此时该查的不是输出，而是两个输入端的平均电压。
运放的两个输入端都在供电范围内，只能说明没有越过电源轨。差分输入级能否正常偏置，还受器件结构和内部电流源余量限制。
工程上要区分两条边界：输出电压范围决定输出级还能摆到哪里，输入共模范围决定输入级还能不能正确比较两端差值。
共模电压是两个输入端的平均值
VCM等于V+与V-的平均值。闭环放大器在正常工作时两端电压接近，因此非反相输入的直流位置通常就代表共模位置。

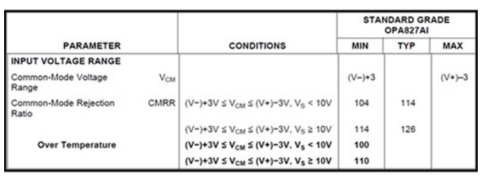

图1 数据手册在输入电压范围一栏给出VCM边界
反相放大器的同相端若固定在中点，输入信号变化不一定让VCM大幅变化；非反相放大器的同相端直接跟随信号，共模范围就更容易成为限制。
计算时要覆盖输入全幅度、偏置误差和故障状态。只拿典型零点代入，容易漏掉波峰接近电源轨时的输入级越界。
非轨到轨输入通常要离电源轨一段距离BJT或JFET输入运放常要求输入电压离正轨、负轨保留若干伏余量。供电越低，这段余量占可用范围的比例越大。
图2 非轨到轨运放的输入共模范围通常明显小于供电范围
数据手册的共模范围还可能随温度、供电和器件等级变化。典型值只能帮助理解，设计应按保证范围和最坏工况留余量。
越界后，输入级可能失去偏置、增益下降、失调突变，个别老结构还可能出现相位反转。此时输出是否接近电源轨并不能解释问题。
轨到轨输入也不是没有边界所谓轨到轨输入，通常通过PMOS与NMOS两组差分对覆盖上下电源轨。输入共模移动时，主导工作的输入对会发生交接。
交接区可能出现跨导、噪声和失调变化。直流精度要求高或低失真正弦经过该区域时，即使规格允许，性能也可能与中间区域不同。

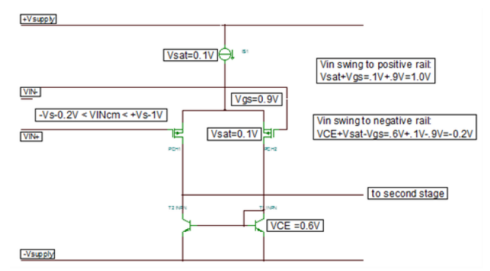

图3 PMOS差分输入级靠近某一电源轨时仍需保留器件工作余量
因此，轨到轨不能理解成任何输入、任何温度、任何供电下性能完全一致。需要继续看CMRR、失调与噪声随VCM的曲线。
用直流扫描定位失真拐点
保持信号幅度和闭环增益不变，缓慢扫描输入直流偏置，同时观察输出失真、失调和输入电流。如果异常在固定VCM附近出现，共模边界很可能是主因。
再降低输出幅度但保持相同VCM。若失真仍在，说明不是输出摆幅；若VCM回到中间后恢复，可进一步坐实输入级限制。

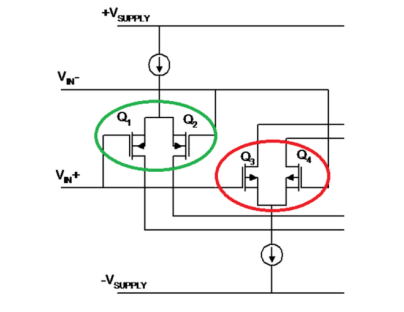

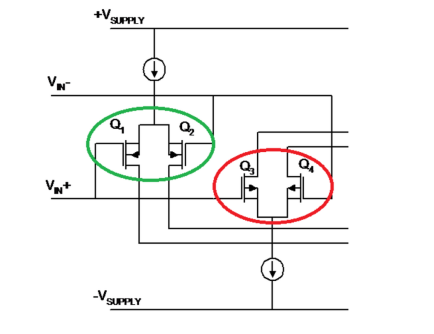

图4 轨到轨输入依靠两组差分对交接覆盖整个共模范围
选型时同时列出供电范围、输入共模范围、输出摆幅和负载条件。四项放在同一张表里，才能判断真实可用信号窗。
输入保护电阻上的压降也会改变真正到达引脚的共模电压。输入偏置电流、保护二极管和信号源阻抗叠加后，原理图标注值不一定等于芯片引脚值。
差分放大器要分别计算两个输入端，而不是只看外部信号。电阻比和输出反馈会让V+、V-的电位不同，输入差模不大，共模位置却可能很高。
高频下，CMRR会下降，输入级在共模边界附近的动态表现也可能比直流更差。直流扫描通过后，还应在目标频率和幅度下复核失真。
供电启动过程中输入可能先到、运放电源后到，短时间内既越过共模范围，也可能触发输入保护结构。若信号来自常开域，需要考虑限流或掉电隔离。
比较两个运放时，不能只看“rail-to-rail input”。应把保证的VCM范围、交接区位置、CMRR和输入失调随VCM的曲线放在一起评估。
仪表放大器和全差分放大器还会给出输入共模与输出共模之间的可用区域图。单独满足每一项上限，组合起来仍可能落在禁止区，选型要看二维工作范围。
输入共模越界后，闭环仍可能暂时把输出拉到一个看似合理的值。静态万用表读数正常并不能证明线性，必须用小交流信号或失真测试确认增量增益。
电阻分压把高压信号缩小后，运放两输入端的共模位置也随偏置网络决定。保护钳位、漏电和输入偏置会让高阻分压点更容易偏离计算值。
仿真模型有时只在推荐范围内准确，越过VCM边界后仍给出平滑波形。对边界失真不能只信理想宏模型，应以数据手册保证值和板上扫描为准。
若必须覆盖接近电源轨的信号，可提高供电、改变偏置、衰减输入或选择保证范围更宽的器件。方案目标是让最坏VCM留出余量，而不是让典型波形刚好贴边。
结论
输入没碰到电源轨，运放仍可能已经越过输入级的线性边界。看电源范围是安全检查，看共模范围才是功能检查。
下次遇到输出没饱和却失真，先算VCM，再扫直流偏置。把输入级和输出级分开验证，比盯着一个“轨到轨”标签更可靠。
