栅极电阻越小，MOSFET为何更危险？
开关更快不等于更安全，栅极回路需要的是受控速度
栅极电阻越小，驱动器给栅极充放电越快，开关损耗可能下降；与此同时，峰值驱动电流、VDS过冲、栅极振铃、米勒误导通和EMI也可能变得更严重。选值必须用波形与温升共同决定。
功率管温升偏高时，很多人会把栅极电阻从10Ω改成2.2Ω，希望缩短开关时间。波形边沿确实变陡了，效率也可能略有改善，随后却出现VDS尖峰、栅极振铃，甚至另一只MOSFET被误导通。
这不是电阻越小越“专业”，而是栅极电阻同时控制速度和阻尼。它处在驱动器、栅极电荷、封装电感和PCB走线构成的动态回路中，不能只按导通损耗单独优化。
栅极不是静态电阻负载MOSFET栅极对直流近似绝缘，开关瞬间却要给Ciss、Cgd等寄生电容搬运电荷。栅极电荷曲线中的米勒平台对应漏极电压快速变化阶段，驱动电流大小会直接影响这段时间以及dv/dt。
图1 寄生电容、栅极电荷与米勒平台共同决定开关过程
因此，选栅极电阻时不能只看数据手册里一个总Qg。驱动电压、平台电压、目标开关时间和驱动器输出阻抗都会进入实际充放电速度；器件更换后，即使封装相同，也可能需要重新确认。
电阻减小后，边沿和峰值一起变化栅极电阻减小，充放电电流上升，VGS更快越过阈值和米勒平台，VDS转换时间缩短。好处是开关交叠损耗减少，代价是功率回路承受更高di/dt和dv/dt，寄生参数更容易被激发。

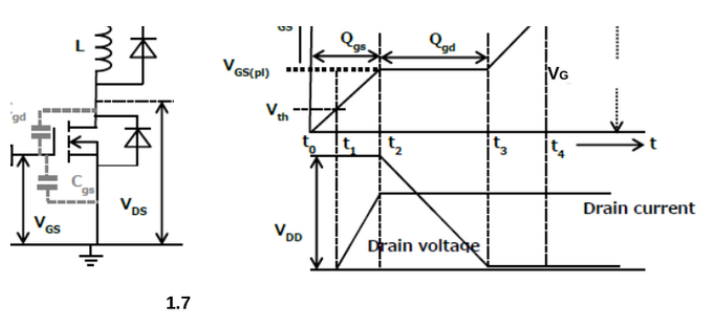

图中的栅极与漏极时序说明，VGS、VDS和漏极电流并不是彼此独立的三条波形。只看VGS上升得漂亮，无法判断漏极过冲、反向恢复和共模电流有没有同步恶化。
图2 栅极充放电速度会映射到漏极电压与电流
开关速度是系统变量，不是栅极波形的单项指标。
过小阻尼会把寄生回路叫醒驱动器输出电阻、外部栅极电阻、门极回路电感和输入电容共同形成二阶网络。外部电阻过小，回路阻尼不足，VGS可能在阈值附近往复穿越；半桥中另一只管的Cgd还会把开关节点dv/dt耦合到栅极，增加误导通风险。
图3 感性负载测试回路中栅极与功率寄生同时参与
感性负载测试回路尤其容易暴露这些问题。负载电感、杂散电感和二极管反向恢复都会参与尖峰，故障不能简单归结为“MOS管质量不好”。应把驱动回路和功率回路分别标出，再判断能量来自哪里。
分档测量，比一次猜中更可靠调试可准备几档相邻阻值，在输入电压、负载、散热和探头位置不变的条件下，分别记录VGS、VDS、漏极电流和驱动器温升。探头地线过长会制造假振铃，测量回路本身也要保持一致。
若开通与关断的矛盾不同，可以评估二极管加双电阻的分离路径，让Rg_on与Rg_off分别控制。但分离以后必须检查最坏工况下的误导通、负压和过冲，不能把一侧优化当成全局通过。

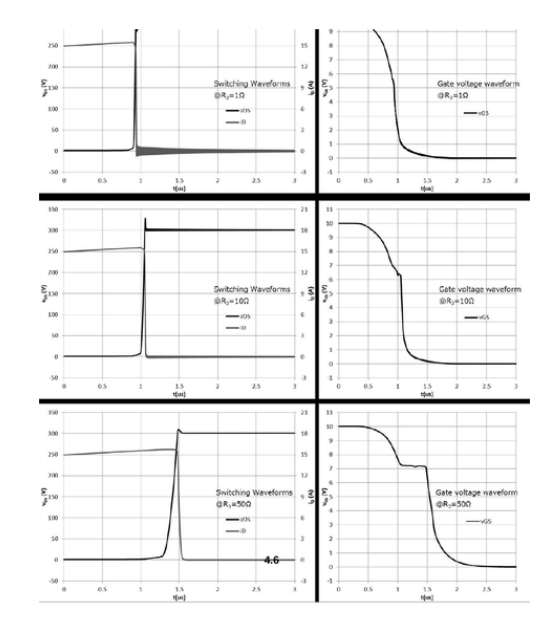

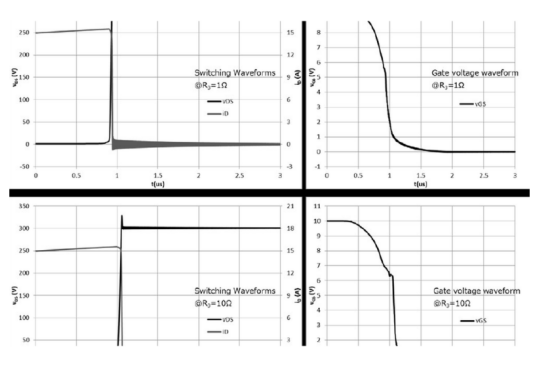

图4 不同栅极电阻下的开关波形要在同一条件比较
· 速度：比较开关时间和交叠损耗。
· 应力：比较VDS过冲、VGS峰值和驱动电流。
· 干扰：比较振铃频率、近场与传导变化。
最终阻值由边界条件决定低压小电流板上合适的阻值，放到高母线电压、不同封装或更紧凑布局上未必仍合适。驱动器吸拉电流能力、MOSFET最大VGS、反向恢复、死区和温度都要进入最坏情况验证。
可复用的做法不是记住某个欧姆数，而是建立一套分档波形记录。找到效率、温升、过冲和EMI都能接受的区间后，再结合器件与PCB公差确定量产值。
栅极电阻还会改变死区内的真实开关时刻。半桥两管若使用同一驱动参数，器件Qg和阈值差异仍可能让一侧关断更慢。调整电阻后要复核上下管交越、电流尖峰和体二极管导通时间，不能沿用原死区设置不动。
温度是另一项边界。MOSFET阈值、驱动器输出能力和二极管反向恢复都会随温度变化，室温下刚好不过冲的方案，在低温快速边沿或高温大电流时可能进入不同状态。冷机与热稳态都应保留波形。
PCB上外部电阻应靠近栅极，驱动回流尽量直接回到源极参考。若驱动回流与功率源极电流共用长铜皮，公共源极电感会把功率电流变化叠到VGS上，电阻选得再精细也可能被布局抵消。
栅极电阻的功耗通常不大，但其脉冲能力和封装寄生仍要核对。高频大Qg器件会反复让电阻承受充放电能量，电阻离栅极过远还会留下未被阻尼的支路。位置、封装与阻值应作为同一个驱动参数管理。
若波形对电阻变化几乎不敏感，应继续检查驱动器自身输出阻抗、栅极支路并联器件和测量带宽。外部电阻并非唯一阻尼，盲目降阻可能根本没有触及主导因素。
结论栅极电阻不是让MOSFET“能不能开”的开关，而是控制它“以什么速度开、带多少振铃开”的阻尼。
电阻减小后若只看到效率改善，没有同步检查VDS、VGS和驱动器应力，风险往往只是被推迟到了边界工况。
