凡亿电路SMT贴片能力介绍：15000㎡工厂+36条西门子产线

SMT贴片是电子产品从设计走向量产的关键环节，贴装精度和焊接质量直接影响产品的可靠性和良率。凡亿电路自建15000㎡SMT/PCBA工厂，配备36条西门子全自动生产线，为客户提供高品质的SMT贴片加工服务。

本文将从工厂实力、设备配置、工艺能力、质检体系、服务模式等方面，全面介绍凡亿电路的SMT贴片能力。

一、工厂实力概览

15000㎡ 工厂面积

36条 西门子产线

01005 最小贴装

3-5天 标准交期

二、设备配置与产线能力

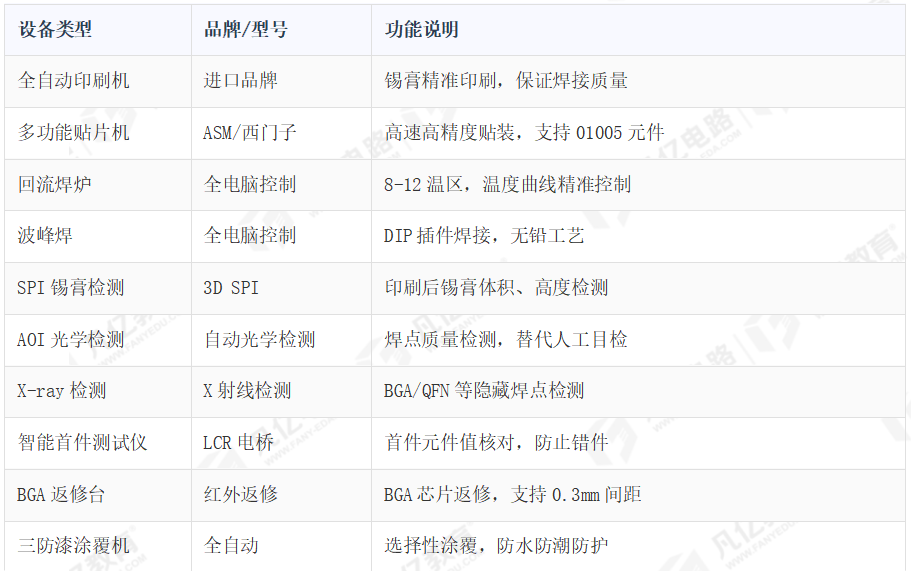

2.1 核心设备清单2.2 产线配置

产线配置亮点：
• 36条西门子SMT生产线，产能充足
• 每条产线配备独立SPI+AOI，实现全检覆盖
• 支持有铅/无铅工艺切换，满足不同类型产品需求
• 配备多条DIP插件线，波峰焊+手焊组合
• 独立的三防漆涂覆产线，选择性喷涂

三、工艺能力与贴装范围3.1 元件贴装能力

元件类型	封装规格	贴装能力
片式电阻/电容	01005 (0.4×0.2mm)	✓ 可贴装
片式电阻/电容	0201 (0.6×0.3mm)	✓ 可贴装
片式电阻/电容	0402及以上	✓ 可贴装
密脚IC	0.3mm脚距	✓ 可贴装
QFN封装	底部焊盘	✓ 可贴装
BGA封装	0.4mm间距	✓ 可贴装
BGA返修	0.3mm间距	✓ 可返修

3.2 板材贴装能力

·FR4刚性板：常规PCB板材，2-30层均可贴装

·铝基板：LED灯具、电源类产品贴片

·高频板：罗杰斯板材，射频类产品贴片

·FPC软板：柔性电路板贴装，补强后贴片

·刚挠结合板：刚性区贴装，柔性区保护

·厚铜板：大电流板贴装，散热设计优化

四、三级质检体系

凡亿电路建立了完善的三级质检体系，确保每一片PCBA的品质可靠：

4.1 一级质检：SPI锡膏检测

锡膏印刷后，使用3D SPI设备检测：

·锡膏体积是否在规格范围内

·锡膏高度是否均匀一致

·锡膏位置是否对准焊盘

·是否存在漏印、少锡、多锡等缺陷

4.2 二级质检：AOI光学检测

·回流焊后，使用AOI设备进行100%全检：

·元件是否贴装正确（错件、漏件、反向）

·焊点是否良好（虚焊、连锡、锡珠）

·元件是否偏移或立碑

·极性元件方向是否正确

4.3 三级质检：X-ray检测

针对BGA、QFN等隐藏焊点的元件，使用X-ray设备检测：

·BGA焊点是否完整，有无空洞

·焊球是否短路或开路

·QFN底部焊盘焊接是否良好

·内部结构是否存在缺陷

五、一站式PCBA服务

凡亿电路提供从物料采购到成品出货的一站式PCBA服务：

一站式服务包含：
• 代购BOM物料：元器件采购、替代料推荐、成本优化
• 代开钢网：激光钢网制作，确保印刷精度
• SMT贴片：高速高精度贴装，三级质检保障
• DIP插件：波峰焊+手工焊接，完成通孔元件
• 后焊/补焊：特殊元件手工焊接
• 烧录测试：程序烧录、功能测试
• 整机组装：外壳组装、线材连接、成品包装
• 三防漆涂覆：防水防潮防护处理

六、行业应用经验

凡亿电路SMT贴片服务覆盖多个行业领域：

行业领域	典型产品	工艺特点
消费电子	智能音箱、TWS耳机、智能手表	高密度、小封装、外观要求高
工业控制	PLC、伺服驱动、变频器	高可靠性、宽温环境、长寿命
医疗器械	监护仪、血压计、医疗影像	洁净车间、严格品控、可追溯
汽车电子	车载中控、ADAS、BMS	IATF16949、车规级、零缺陷
通信设备	5G基站、路由器、光模块	高频板材、精密贴装、阻抗控制
新能源	储能BMS、光伏逆变器、充电桩	厚铜板、大电流、散热设计
