走线都是50Ω，焊盘为何仍会反射？
直线段的特性阻抗合格，不代表焊盘、拐角、间隙和宽度阶跃没有局部寄生
50Ω计算通常针对均匀传输线截面。焊盘变宽、参考面开槽、过孔焊盘和器件端头会改变局部电场与电流分布，等效为附加电容或电感；这段结构即使很短，也可能在目标频率形成可见反射。
线宽按叠层算成50Ω，板厂阻抗条也合格，VNA扫到器件焊盘附近仍出现回波。工程师继续微调直线段宽度，曲线却没有明显改善。原因在于：50Ω是均匀截面的传输线属性，焊盘和过渡区本来就不是那个截面。
微带线上只要出现拐角、开路、间隙、T形结或宽度阶跃，电场和回流就会重新分布，并表现为局部寄生电容或电感。于是直线段50Ω完全合格，焊盘附近仍可能出现清晰的阻抗突变。
50Ω计算默认了什么条件？
微带特性阻抗由线宽、铜厚、介质厚度、介电常数和参考面共同决定。公式和阻抗求解器通常假设这些参数沿传播方向保持不变，电磁场分布也近似稳定。
焊盘处线宽突然变大，器件端头抬高导体，参考面可能被反焊盘挖空，过孔又把电流引向另一层。只要截面改变，原来那组50Ω参数就不再完整描述局部结构。

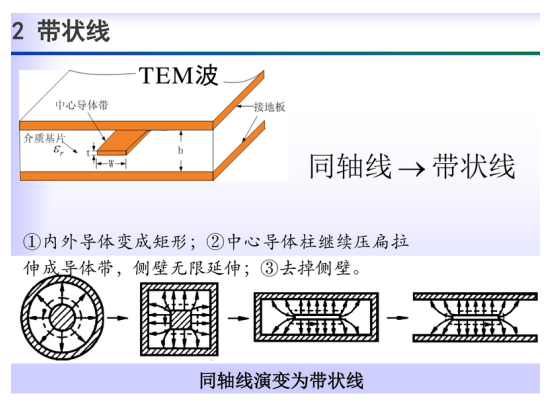

图1 带状线截面与均匀传输线的形成过程
焊盘为什么常表现得偏容性？
焊盘面积通常大于走线，和参考平面之间的电场耦合增强，局部等效电容上升；器件端头、阻焊和焊料又会继续改变场分布。若过渡同时包含窄颈或回流绕行，还可能叠加感性成分。
反射大小不仅取决于寄生量，还取决于频率和电气长度。同一焊盘在低频看起来近似短导体，在更高频可能已经占据不可忽略的相位长度，所以“结构很短”不能单独作为安全依据。

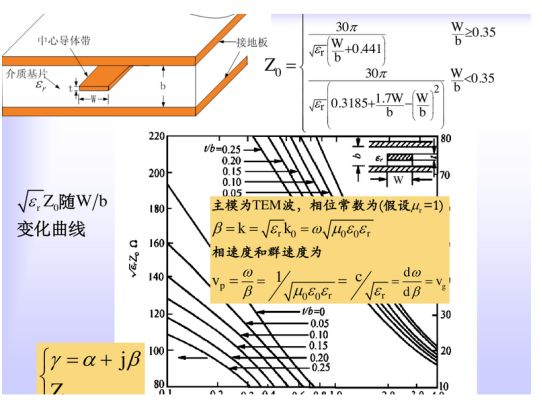

图2 微带阻抗随线宽、介质与铜厚变化的关系
器件焊盘不能无限缩小，因为还要满足贴装、焊点可靠性和返修。射频补偿应从器件推荐封装出发，在过渡颈部、参考面和接地结构上做权衡，而不是只追求仿真中的最低S11。
直线段阻抗合格，只能证明均匀段合格；局部过渡仍需单独建模。
不连续既能被消除，也能被利用
开路、间隙、阶梯和弯头都可等效为电容或电感。射频滤波器会有意利用这些结构实现功能；互连设计则通常希望减小它们，让能量尽可能无反射传播。
常见动作包括逐渐收窄或展宽、削角、调整焊盘尺寸、优化参考面开窗、缩短悬空支路和增加邻近接地。每个动作都会影响制造和器件焊接，不能只为了S参数把焊盘改到不可靠。

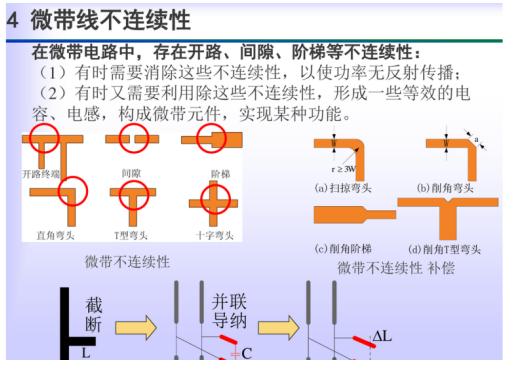

图3 微带开路、间隙、阶梯与弯头不连续
弯头削角、渐变线和反焊盘补偿都有适用频段。某个频点优化得很好，可能在更宽频带引入新的峰谷；因此要按实际带宽观察，而不是只盯中心频率的一条数值。
· 宽度变化：引入局部阻抗阶跃。
· 参考面变化：改变回流路径和等效电感。
· 焊盘面积：改变对参考面的寄生电容。
怎么证明反射来自焊盘？建立两个只差焊盘过渡的模型：端口、叠层、线长、材料和参考面保持一致，一个使用原焊盘，一个使用渐变或补偿过渡。比较同一参考面下的S11和S21，不要同时改走线长度与端口位置。

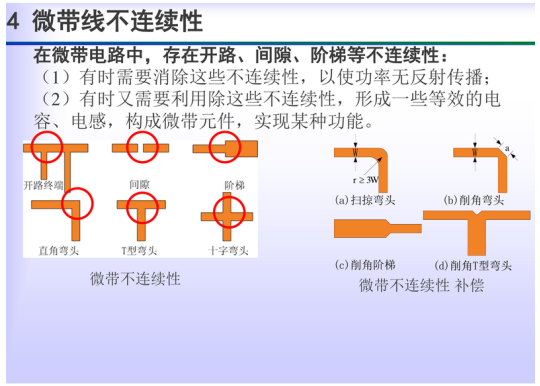

图4 微带二端口与阶梯式结构的工程示例
板上验证可用TDR定位阻抗突变位置，再用VNA观察目标频段的回波变化。去嵌、校准面和连接器必须一致，否则连接器或夹具误差会被误判为焊盘效果。
TDR适合定位阻抗突变，VNA适合看频域反射和传输。二者结合时要保持参考面一致：先用TDR找到物理位置，再用VNA验证补偿是否在目标频段真正改善。
1. 锁定参考面端口与去嵌方法保持一致。
2. 只改过渡线长、叠层和材料不动。
3. 成对看参数同时比较S11、S21与TDR位置。
阻焊和焊料也会改变局部场阻焊覆盖也会改变微带表面的等效介电环境。直线段阻抗若按裸铜模型计算，而焊盘区阻焊开窗、焊料和器件本体又不同，过渡处的局部场分布会进一步偏离均匀模型。
结论走线都是50Ω，焊盘仍会反射，不是阻抗控制失效，而是“均匀传输线”在焊盘处结束了。局部场分布变化需要局部模型回答。
先找到阻抗突变的位置，再只改焊盘过渡做A/B比较。这样比反复微调整段线宽更容易把问题收敛到真正的几何结构。
