铜厚一样，叠层不对称为何仍会翘板？
总层数相同，不代表板厚中轴两侧的应力能够互相抵消
多层板压合和冷却时，铜箔、芯板与半固化片都会发生尺寸变化。若板厚中轴两侧的材料、介质厚度和铜分布不对称，热应力会形成净弯矩；所以总层数、总板厚和外层铜厚相同，仍不能证明叠层平衡。
同样是六层板，板厚、外层铜厚和成品尺寸都没有改，第二版在回流后却出现明显弓形。把板平放在平台上，四角会有一角悬空；铜厚报告仍然合格。这里要先下一个明确判断：总铜量一样，不等于板厚中轴两侧的应力分布一样。
板翘不是只由某一层“铜太厚”造成。压合升温、树脂流动、固化收缩和冷却同时作用，叠层两边若不能近似镜像，尺寸变化就难以互相抵消。本文只讨论叠层对称这一条路径，并给出出厂前可做的单变量复核。
层数相同，为什么结构仍可能不对称？判断对称要以成品板厚中轴为界，把上半部每一层与下半部对应层逐项比较。信号层对信号层、电源层对电源层只是起点，还要核对铜厚、介质类型、介质厚度和大面积铜覆盖率。
例如上侧是一张较薄半固化片，下侧却是较厚芯板；或者上侧信号层几乎空白，下侧电源层接近满铜。两边名义上都有三层，压合后的刚度和收缩路径仍然不同。图纸中的层号对称，材料堆叠可能并不对称。

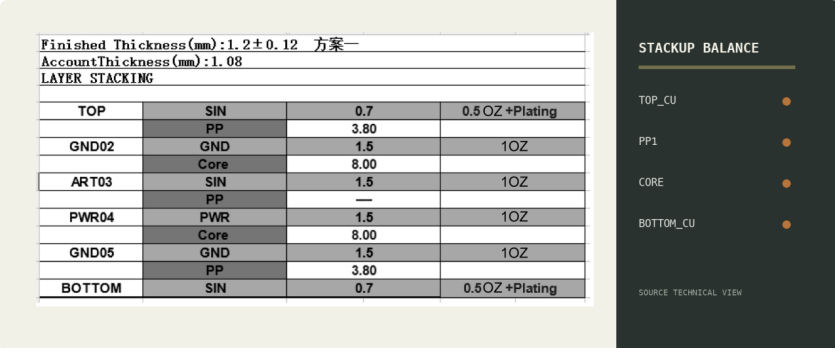

图1 叠层层名、介质与板厚中轴的工程核对视图
翘曲背后的力，沿哪条路径形成？铜、玻纤和树脂的热膨胀与固化收缩特性不同。升温压合时，各材料在面内方向被约束；冷却后，如果上、下两侧收缩量不同，就会像双金属片一样产生弯曲趋势。差异越靠近外表面，形成弯矩的力臂通常越大。

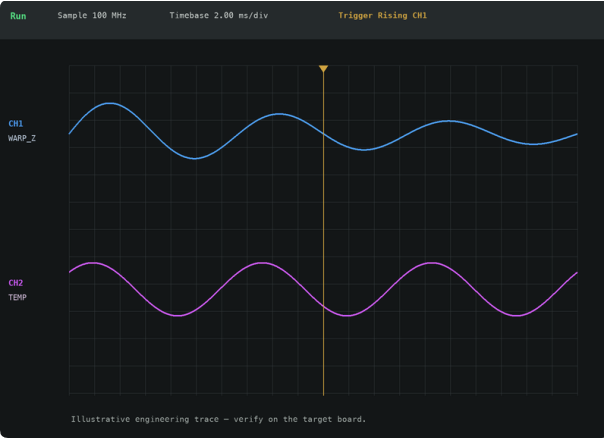

图2 温度变化下板弯趋势与中轴两侧响应
局部铜密度也会改变树脂流动和区域刚度。整板平均铜覆盖率接近，仍可能出现左上角大面积铜、右下角大片空白的局部不平衡。因此评审不能只看一个全板百分比，还要观察成对层和分区铜量。
板翘评审的对象不是“铜多不多”，而是应力相对板厚中轴是否能近似抵消。
镜像叠层要核对哪些字段？把板厂叠层表打印出来，从最外层向中间逐对标记。对应层的铜厚、芯板或半固化片类型、介质厚度、树脂含量和目标阻抗结构应有明确关系。不是所有字段都必须数值完全相同，但任何不对称都要有电气或制造理由。
电源层和地层若承担不同铜面，可以通过铜平衡图形、工艺边补铜或重新分配层序降低差异。补铜必须遵守电气间距和网络规则，不能为了“看起来均匀”在高速节点附近增加悬浮铜或改变阻抗边界。

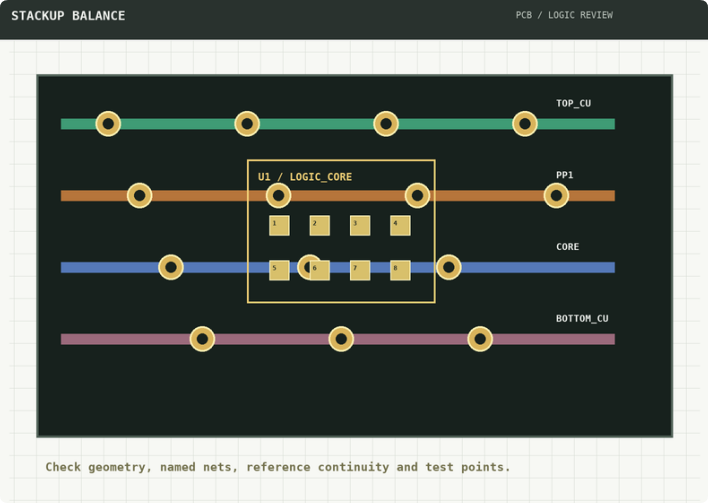

图3 成对层铜分布、过孔与参考面的版图复核
· 材料成对：核对芯板、半固化片与树脂体系。
· 厚度成对：以成品中轴比较对应介质距离。
· 铜量分区：同时看整层平均和局部密度。
怎样做一次不混变量的板翘验证？选择同一板材批次、相同外形、相同总厚和相同压合参数，只把叠层调整为更接近镜像，其他版图与表面处理保持不变。记录压合后、成品后和回流后的板弯与板扭，避免用不同尺寸或不同铜厚批次混在一起比较。

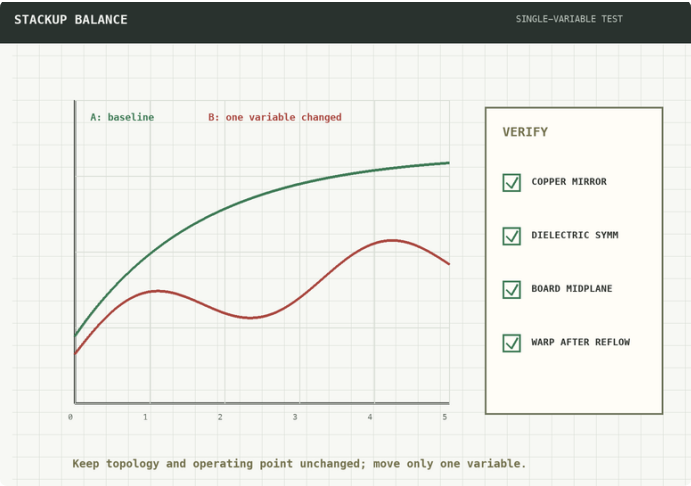

图4 对称叠层与原叠层的单变量板弯对照
若只能做一版板，可以先用板厂给出的叠层与铜平衡评审结果覆盖风险区域，再在拼板工艺边和成品对角线设置固定测点。单次肉眼看平不能代替量化；温度循环后的变化更能说明残余应力是否仍在释放。
对称叠层能降低板翘风险，但不能保证任何设计都绝对平整。超薄板、超大板、局部重铜、混压材料、埋铜块和不对称器件热容量都可能引入新的结构差异，仍需板厂按实际工艺评估。
阻抗、耐压、载流和参考平面要求也不能为了形式对称而让步。可靠做法是先满足电气功能，再让材料与铜分布尽可能围绕中轴平衡，并把无法对称的原因写进叠层说明和检验计划。
1. 锁定制造条件材料、板厚、外形和压合参数保持一致。
2. 只改叠层平衡不同时修改铜厚与拼板方向。
3. 同点位测量压合、成品和回流后重复记录。
层数与总铜厚只是统计量；能用于工程决策的是成对材料、成对厚度、分区铜量和回流后实测板弯。
结论下次看到“六层改六层、铜厚没变”的改版，不要直接判定机械风险不变。把叠层表沿中轴折一次，逐项找出没有镜像关系的材料与铜分布。
如果成品只在某个角或某条边翘起，再把局部铜密度、拼板方向和器件热容量叠到这张图上，排查会比只盯总板厚更快。
你手上的板弯是整板弓形、对角扭曲，还是只在局部重铜区出现？
