PCB培训3个月能学会吗？学习周期和效果分析
"PCB培训3个月能学会吗？"这是很多想学PCB设计的同学最关心的问题。有人说三个月够了，有人说远远不够。今天我们就来客观分析一下，三个月时间到底能学多少东西，适合什么样的人。
一、先搞清楚"学会"是什么标准
讨论能不能学会之前，得先明确"学会"是什么标准。不同人对"学会"的理解不一样：
如果你的目标是"能看懂简单的原理图和PCB文件"，1个月系统学习确实可以达到。掌握基本的元器件封装、层叠结构、布局布线规则，看常规的2层板和4层板资料问题不大。
如果你的目标是"能独立完成项目、解决实际工程问题"，至少的3个月，PCB设计涉及的信号完整性、DFM可制造性、EMI整改等高级专题，需要更长时间的项目积累。
还有一个影响"学会"效果的因素：你的基础背景。学电子相关专业的同学，有数电模电基础，上手会快一些；完全零基础的同学，可能需要更多时间打基础。
图：系统化PCB培训课堂
二、3个月能学哪些内容
以大多数PCB培训机构的课程安排来看，三个月时间通常能覆盖以下内容：
第一阶段：基础入门（约3-4周）
这个阶段主要学PCB设计软件的基本操作，常用的是Altium Designer、Cadence Allegro或者PADS。学会创建原理图库和PCB封装、掌握软件界面操作、了解设计规则设置。零基础学员这个阶段花的时间会多一些。
关键是要多练习。软件操作没有捷径，就是多画、多调、多问。熟练度上来之后，后面的学习效率会高很多。
第二阶段：核心技能学习（约6-8周）这是三个月里最重要的部分。包括：
PCB布局原则：元器件怎么摆、怎么考虑信号流向、怎么优化布局效率
布线规则与技巧：走线宽度、间距控制、平面分割、差分对处理
层叠结构设计：2层板、4层板的多层板设计基础
生产文件输出：Gerber文件导出、钻孔文件、装配图等
这个阶段会穿插实际项目练习，可能是2层板的小项目，也可能是4层板的进阶项目。项目的复杂程度直接决定学习效果，建议选有挑战性但不太离谱的题目。
第三阶段：进阶与项目实战（约2-4周）如果时间允许，三个月学习的最后阶段会涉及一些进阶内容：高速信号设计基础、电源完整性概念、常见的设计规范检查等。然后做一个综合性的项目，把前面学的东西串联起来。

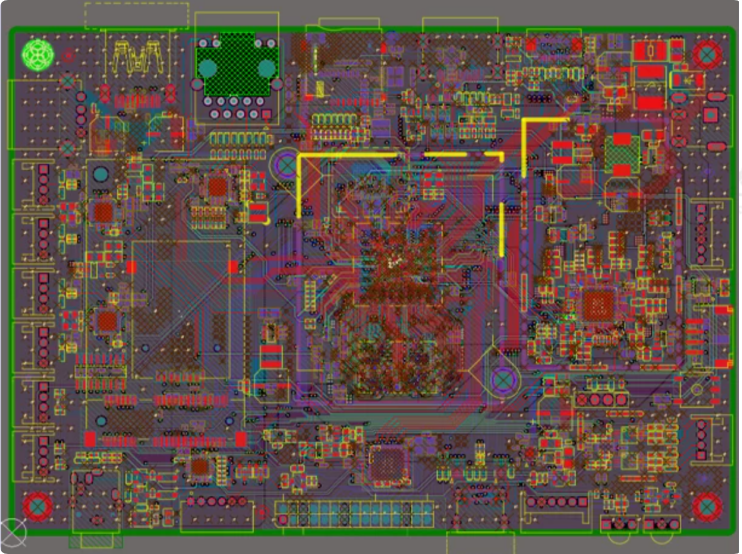

图：项目实战课程示例
三、三个月能学会的关键因素同样的三个月课程，有人学完能找到工作，有人学完还是云里雾里。区别在哪？主要有几个因素：
每天投入的时间。脱产学习每天能保证8小时左右的学习时间，三个月积累下来相当可观。在职学习的话，每天能投入的时间有限，三个月能学到的内容会打折扣。
基础背景。有电子类专业背景、接触过原理图和PCB的学员，上手更快。完全零基础的话，前面几周会吃力一些。
练习量。PCB设计是技能，不是知识。看过不等于会做，必须自己动手画。建议每学完一个知识点，就找对应的练习题做，积累项目经验。
项目质量。培训课程安排的项目质量很关键。有的项目只是简单演示，有的项目接近真实工作场景。学完能独立完成接近实战的项目，找工作才有底气。
四、三个月学完之后能达到什么水平客观来说，三个月系统学习之后，大概能达到以下水平：
能独立完成2层板的PCB设计，包括原理图导入、布局、布线、规则检查、生产文件输出。这个是基本功，必须扎实。
对6-8层板的叠层设计和阻抗控制有基本了解，能做简单的4层板项目。高级的盲埋孔、HDI板这些，暂时还接触不到。
能看懂常见的PCB设计规范，了解DFM可制造性要求，知道哪些设计会影响生产。
找PCB设计相关工作的起点大概是初级工程师或者助理工程师，薪资水平在二线城市大概五千到八千，一线城市可能高一些。具体还是要看项目经验和面试表现。
五、想三个月学好PCB设计，有哪些建议如果你确定要用三个月时间学好PCB设计，这里有几点建议：
选择课程的时候，问清楚课程项目是什么。有真实项目练习的课程，比只讲工具操作的课程强很多。最好能覆盖原理图设计、器件选型、PCB布局布线、文件输出的完整流程。
时间安排要合理。脱产学习效果最好，如果只能在职学习，建议提前做好时间规划，每天保证至少2-3小时的专注学习时间。
遇到问题要及时解决。PCB设计细节很多，一个小问题卡住可能影响整个进度。建议选择有答疑服务的课程，遇到问题能及时问老师。学完之后，整理自己的项目作品集。面试的时候能拿出实际做过的项目，比空口说"我学过"有说服力多了。
