第一次接到大功率PCB设计任务时,我的手心都在出汗。老板说:"这个项目很关键,功率等级2000W,不能出任何问题。"我知道,如果这次搞砸了,不仅项目延期,还会影响我的职业信誉。

你是不是也遇到过类似的压力?第一次画大功率PCB时,脑子里满是疑问:铜箔要多厚才够?走线要多宽才不会烧板?散热怎么处理才能不炸机?

经过这次项目,我深刻体会到:大功率PCB设计和普通信号板完全不是一个量级,任何一个细节疏忽都可能导致灾难性后果。好在最终一次点亮成功,我把整个过程梳理成8个关键检查点,希望对你有帮助。

检查点1:电源完整性分析——大功率的核心命门

电源完整性是大功率PCB的生死线。

很多初学者以为,"电源只要正负极接对就行"。但2000W功率级别,电源纹波、阻抗压降、瞬态响应都可能成为致命隐患。

【案例】我的第一个板子,上电测试时输出电压比预期低了0.8V,查了半天发现是电源走线阻抗过大导致的压降。从电源IC到负载的电流路径长达10cm,2oz铜箔,电流20A,压降正好0.8V。

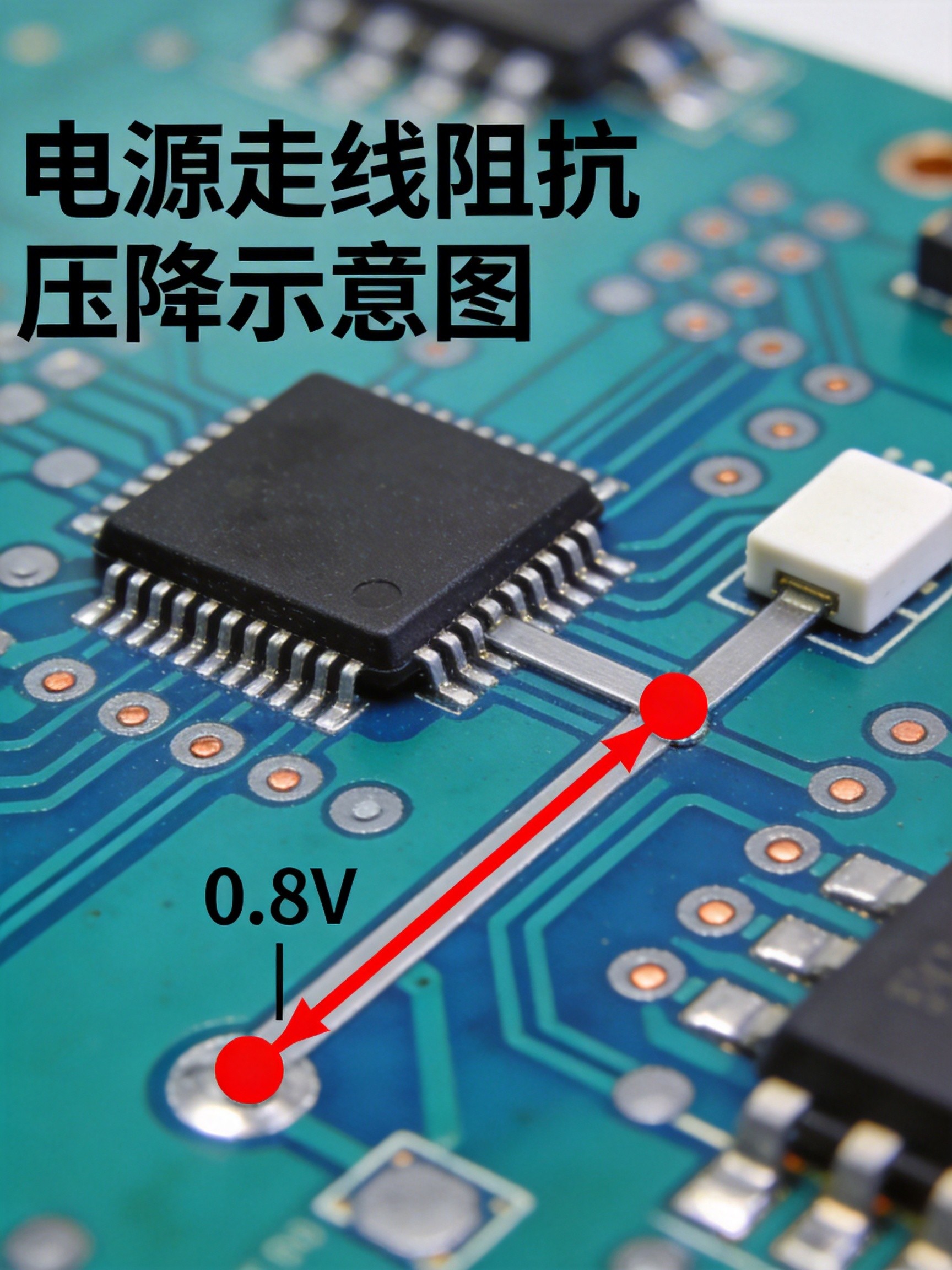

图1:大电流路径过长导致阻抗压降的示意图

正确的做法:

• 提前做电源完整性仿真,预估阻抗压降
• 电源走线尽可能短而粗,减少阻抗
• 在电源芯片输入输出端放置足够容量的去耦电容
• 对于大电流路径,使用铜箔填充或多层走线并联

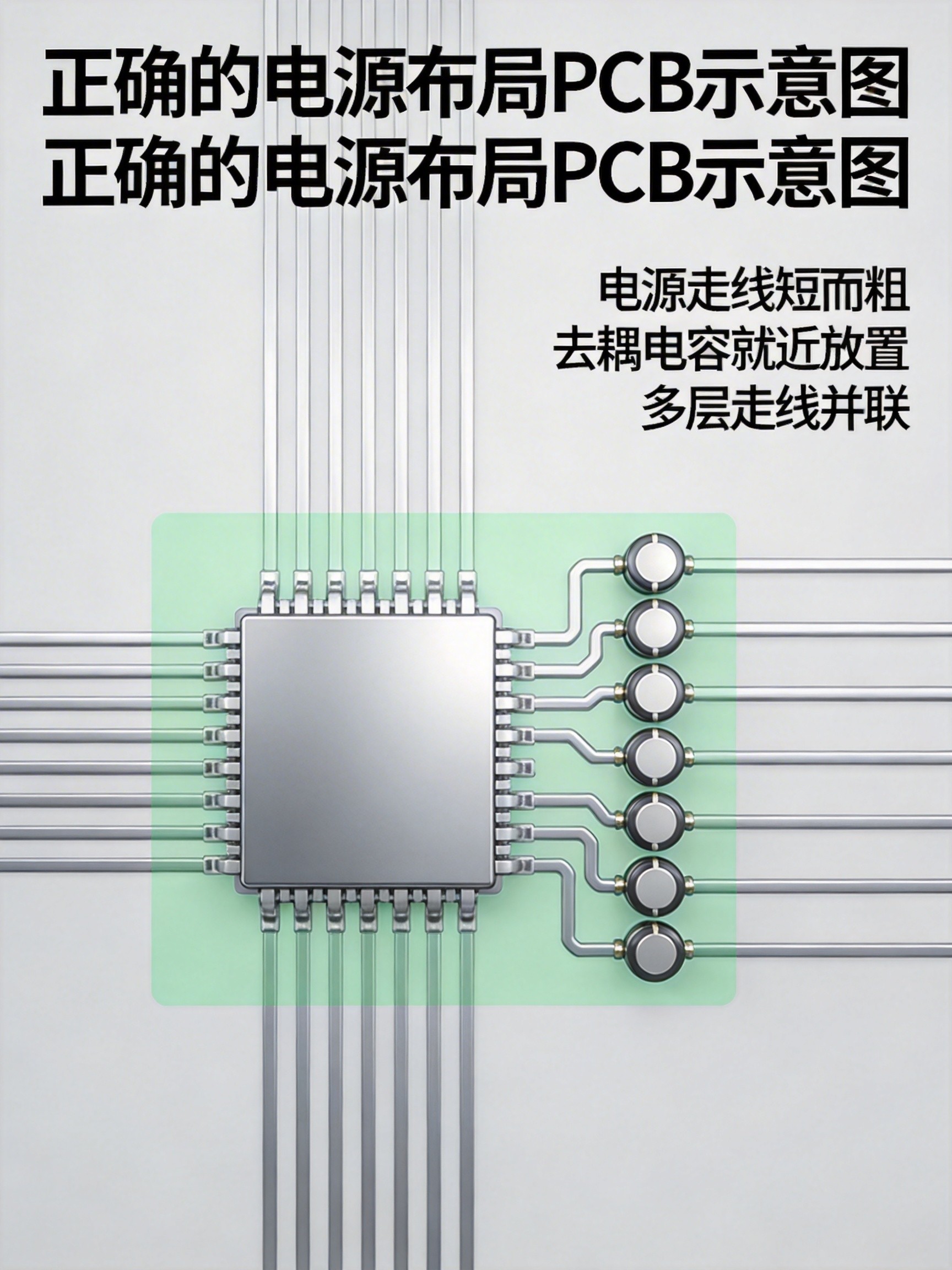

图2:正确的电源布局,走线短而粗,去耦电容就近放置

【警告】不要等到板子打回来才发现电源问题,那时候改版成本和时间都是你承担不起的。

检查点2:铜箔厚度和走线宽度——电流承载力的双重保障

大功率PCB最直接的挑战就是:如何让几十安培的电流安全通过而不烧板?

铜箔厚度选择:

• 小功率(10W以下):1oz足够
• 中功率(10-100W):2oz是安全选择
• 大功率(100-1000W):2-4oz
• 超大功率(1000W以上):考虑3-4oz或铜柱

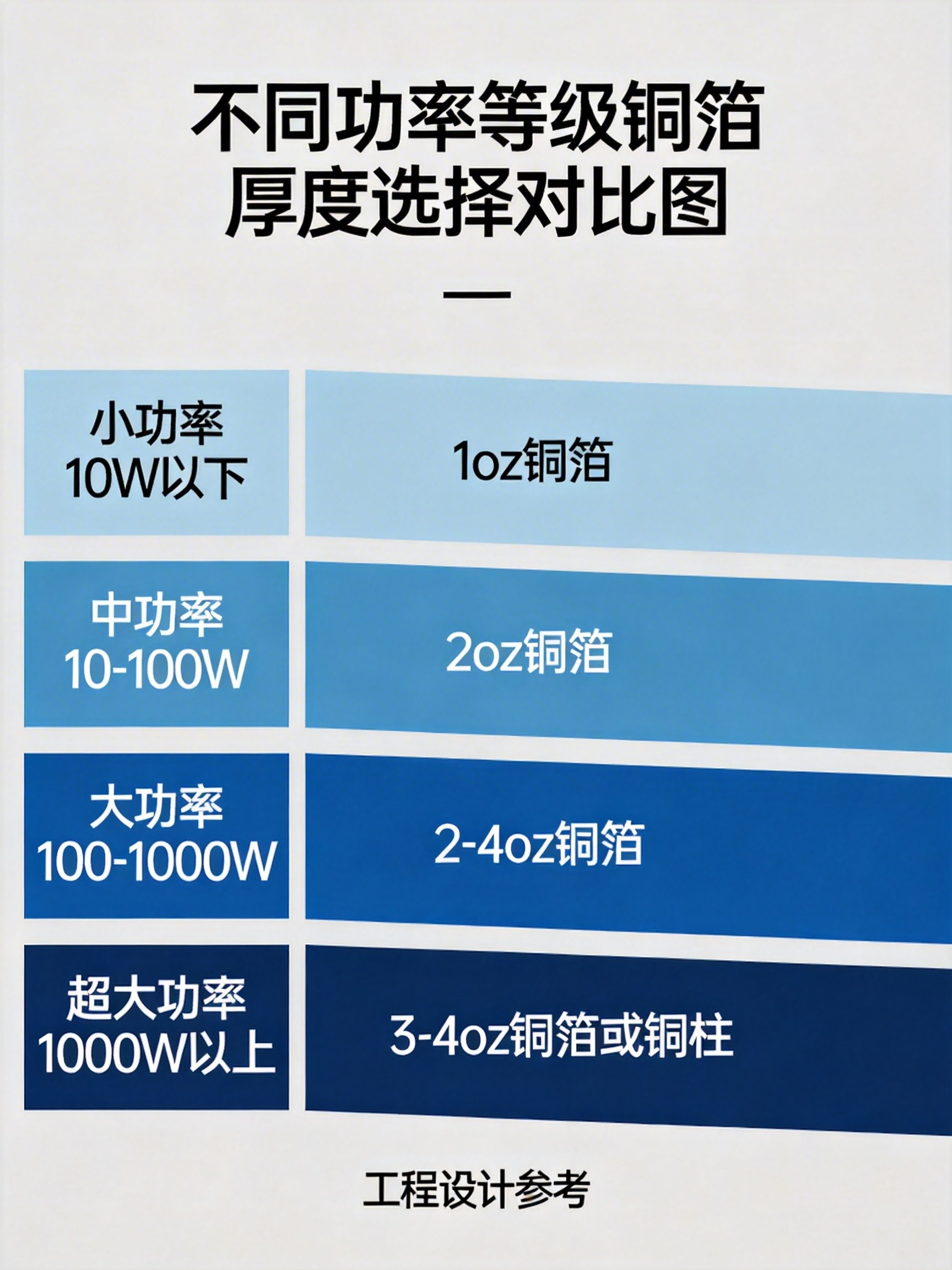

图3:不同功率等级对应的铜箔厚度选择

但仅靠加厚铜箔还不够,走线宽度同样关键。我常用的经验公式:

走线宽度 = 电流(A) × 温升系数

常温下,10A电流至少需要40mil宽的走线(2oz铜箔)。如果是大功率板子,我会按20A电流来设计,预留足够余量。

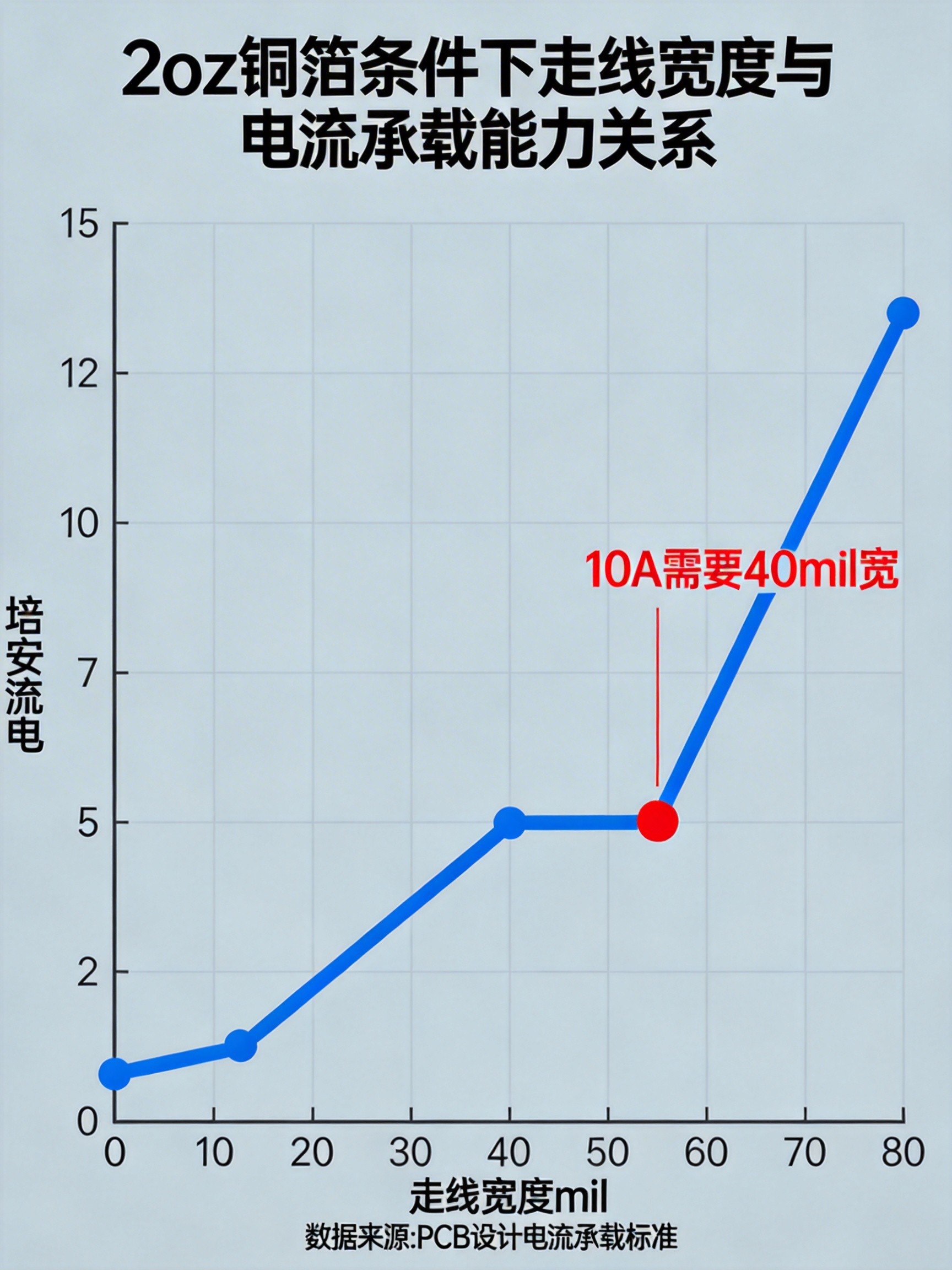

图4:走线宽度与电流承载能力关系(2oz铜箔)

【避坑指南】很多新手只看表,不考虑实际工况。记住:公式只能给你参考值,真正的安全系数来自你的工程判断。高温环境、密闭空间、长时间满载运行,这些因素都要加进去。

检查点3:散热设计——看不见的热量杀手

大功率PCB最大的敌人不是电流,而是温度。

我见过太多板子因为散热设计不到位,长时间运行后器件过热失效。温度每升高10℃,器件寿命减半,这是半导体行业的铁律。

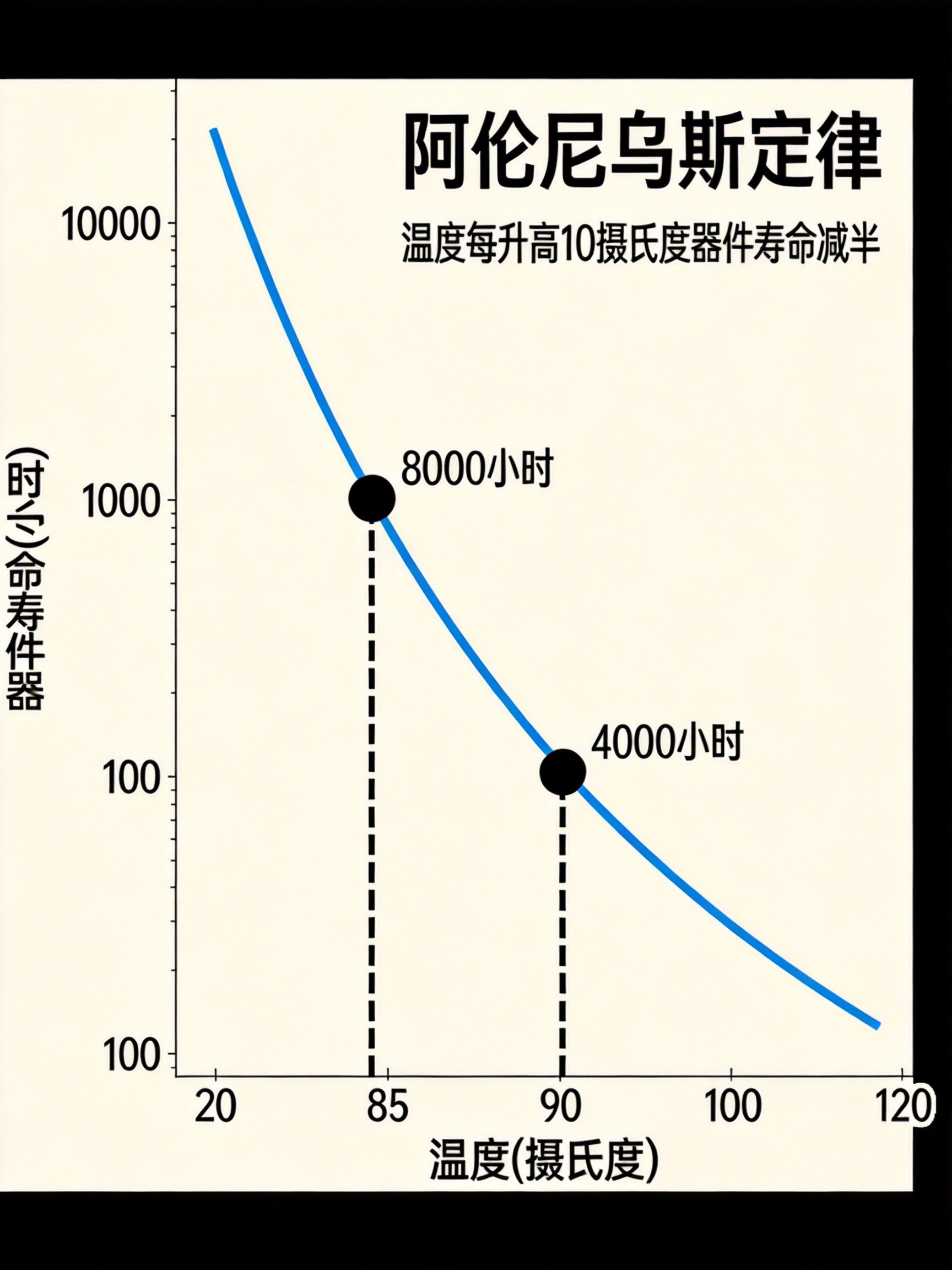

图5:温度对半导体器件寿命的影响(阿伦尼乌斯定律)

散热设计的三个层次:

1. 器件级散热
   • 大功率器件选择带散热片封装(TO-220、TO-247等)
   • 散热片尺寸足够大,表面尽量光滑
   • 散热片与器件之间涂导热硅脂
2. PCB级散热
   • 大功率器件下方放置大面积铜箔
   • 使用金属化过孔将热量从顶层传导到底层
   • 内层放置专门的散热铜箔
3. 系统级散热
   • 考虑风道设计,风扇要吹到关键器件
   • 如果密闭环境,考虑热管或液冷

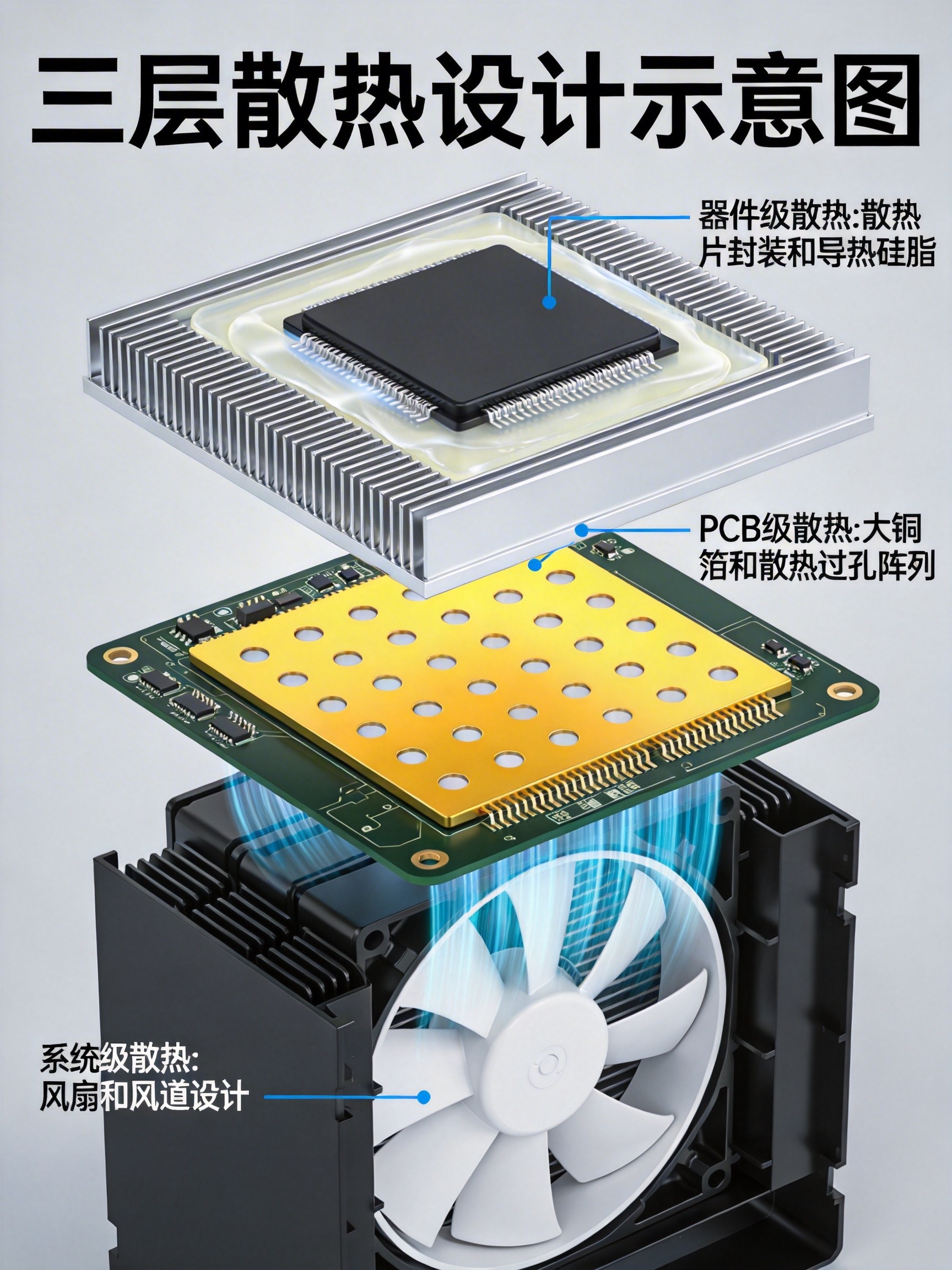

图6:器件级、PCB级、系统级三层散热设计

【示例】我的2000W项目,选用了TO-247封装的MOSFET,PCB上打了36个散热过孔,底部铺满铜箔,还加了一个强制风冷风扇。实测满载时MOSFET温度85℃,完全在安全范围内。

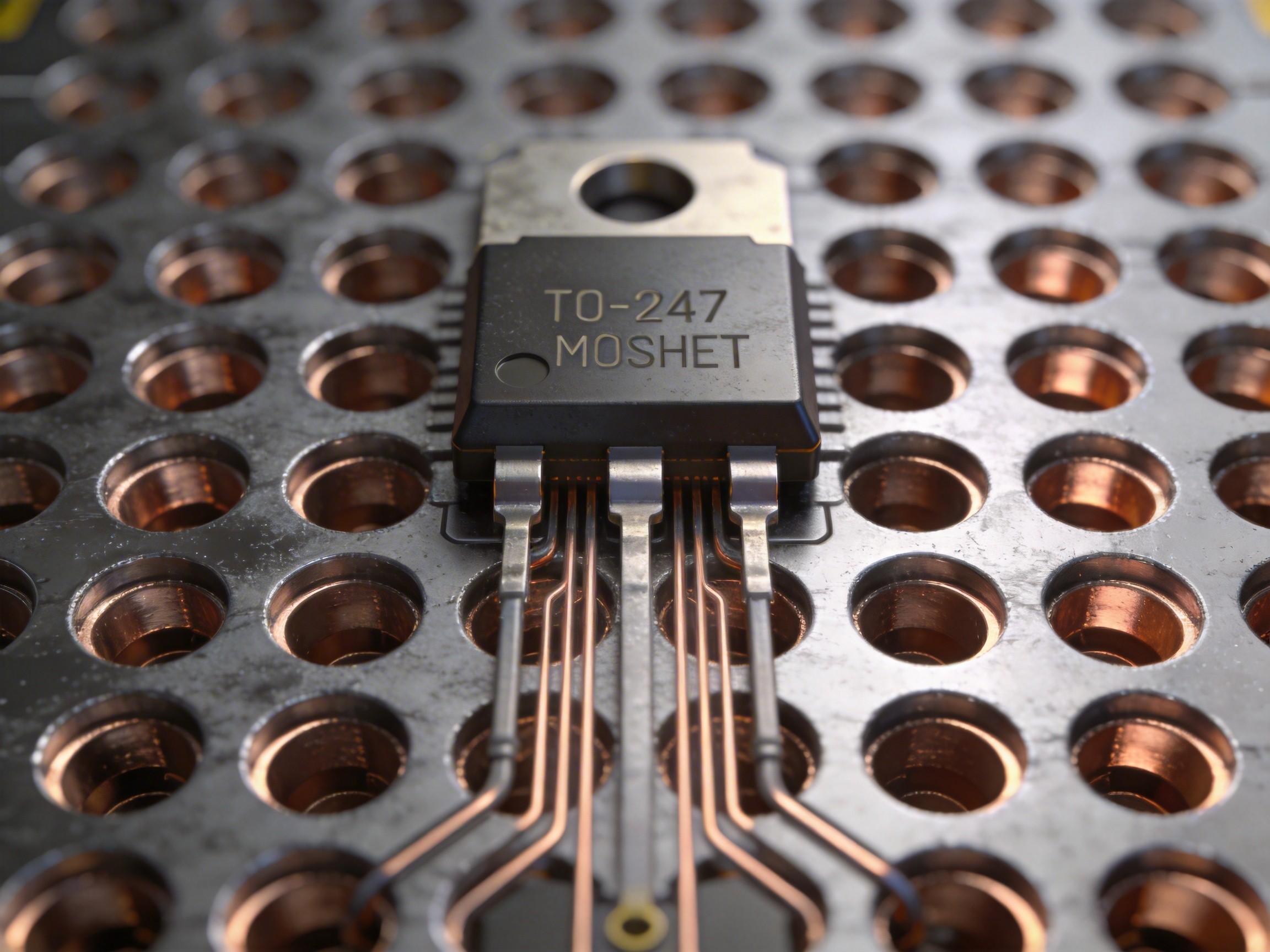

图7:大功率器件下方的散热过孔阵列布局

检查点4:地平面设计——完整的回流路径

地线是大功率PCB最容易出问题的地方,很多莫名其妙的故障最后都追到地上。

地平面的重要性:

• 提供完整的回流路径
• 减少接地阻抗
• 提升EMC性能
• 作为散热平面

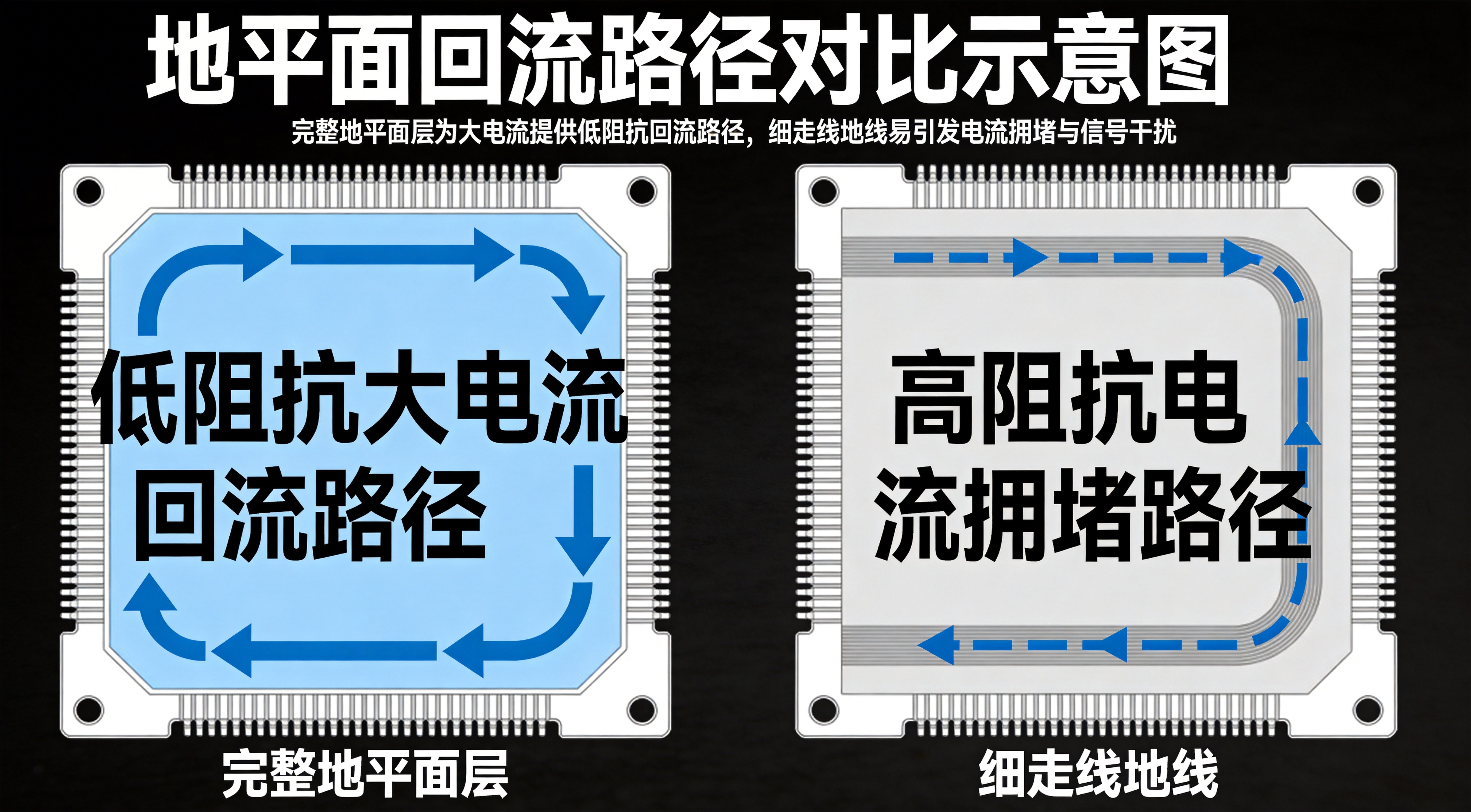

图8:完整地平面提供的低阻抗回流路径

【警告】千万不要用一根细走线做地线!大电流回路中,地线阻抗和电源线阻抗同样重要。

我的做法:

• 至少两层板,完整的地平面
• 大功率器件的地脚直接打过孔到地平面
• 模拟地和数字地在同一点单点连接
• 敏感信号远离大电流走线

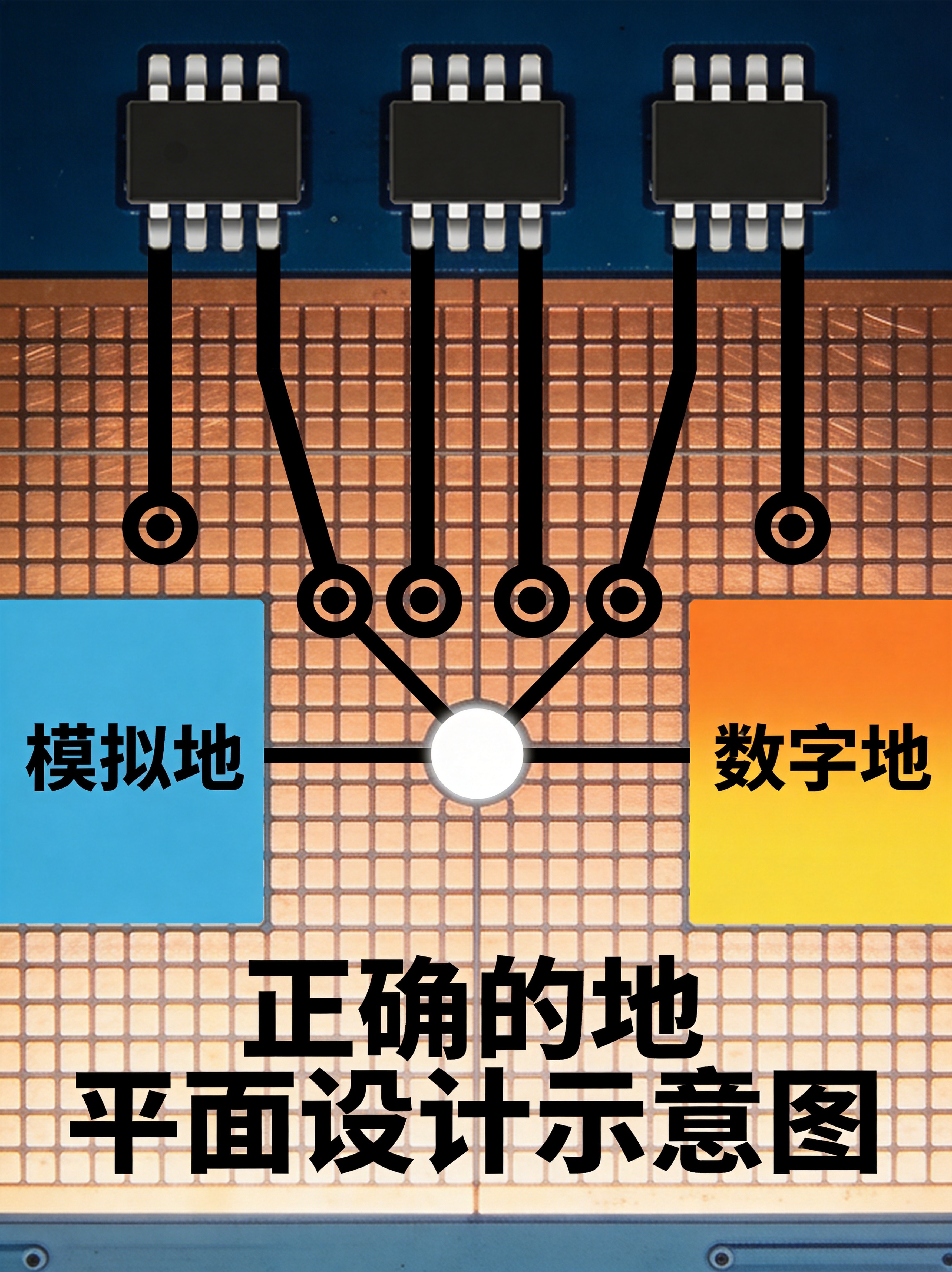

图9:完整地平面+单点连接的正确设计

【避坑指南】有一种做法叫"地平面分割",把模拟地、数字地、功率地分开。这对普通板子没问题,但对大功率板子要慎重。地平面被分割后,回流路径变长,反而可能引起EMC问题。

检查点5:EMC/EMI防护——看不见的电磁干扰

大功率意味着大电流变化,大电流变化意味着强电磁干扰。

你可能遇到过这样的现象:板子功能正常,但旁边的设备工作异常;或者,外面有干扰时你的板子就不稳定。这些都是EMC/EMI问题。

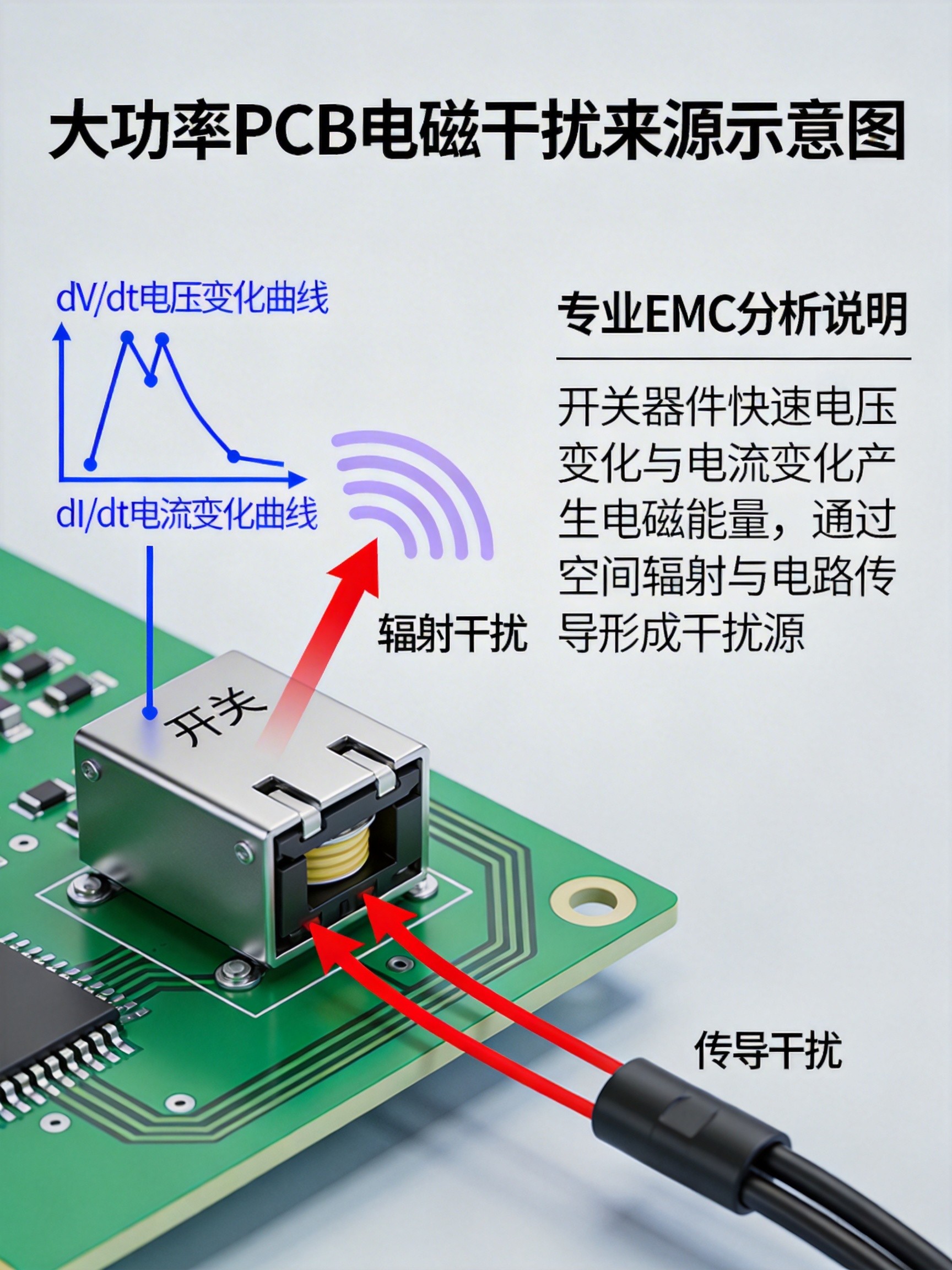

图10:大功率PCB的电磁干扰来源

EMC设计的三个方向:

1. 抑制源头
   • 大电流走线尽可能短
   • 减少电流回路的面积
   • 在开关器件输出端加RC吸收电路
2. 阻断传播
   • 大功率区域用金属屏蔽罩
   • 敏感电路远离干扰源
   • 电源输入端加共模电感和磁环
3. 提高抗扰度
   • 控制信号使用差分传输
   • 关键信号加滤波电容
   • 选用抗干扰能力强的器件

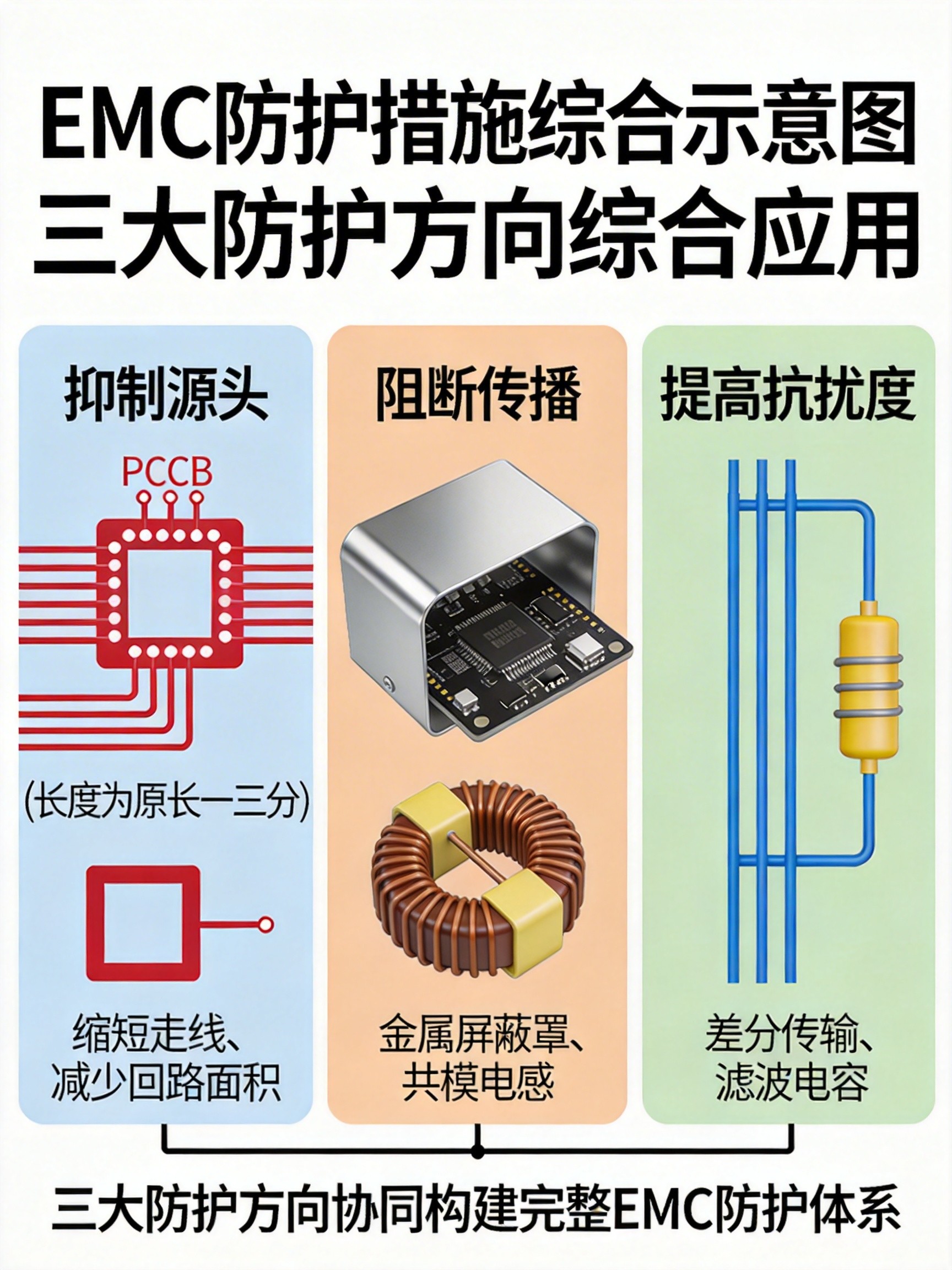

图11:EMC防护的三大方向综合应用

【案例】我的板子一开始没有做EMC防护,测试时发现50m外对讲机一开机,我的板子就复位。后来在电源输入端加了共模电感和磁环,问题解决。

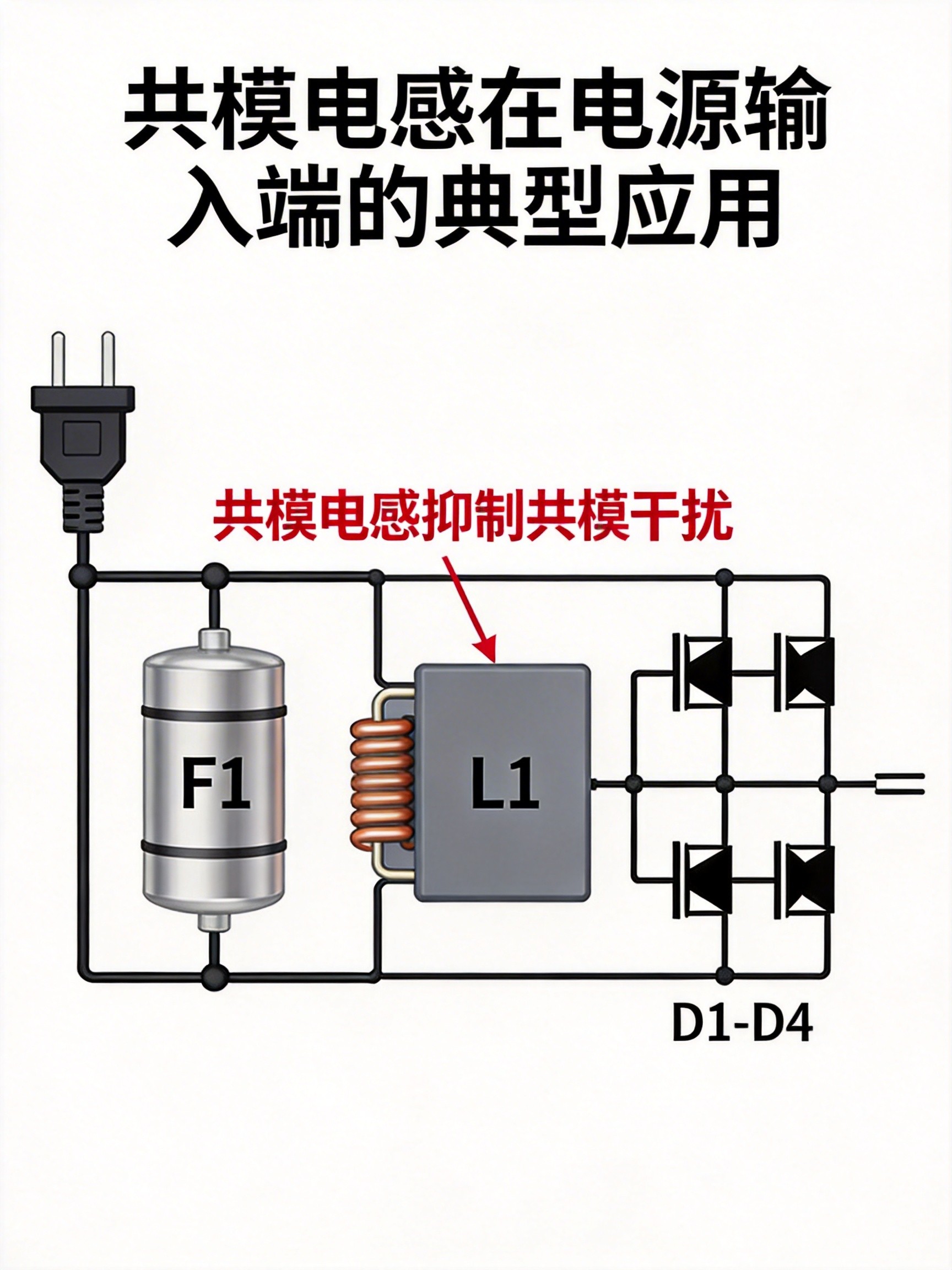

图12:共模电感在电源输入端的典型应用

检查点6:保护电路——宁可过度保护,不可心存侥幸

大功率板子一旦出问题,损失可能是几千甚至上万。保护电路不是多余的,而是必需的。

必备的保护机制:

1. 过流保护
   • 在电源输入端加保险丝
   • 使用电流检测芯片,实时监控电流
   • 超过阈值时自动关断
2. 过压保护
   • TVS管防止输入电压过高
   • 欠压锁定(UVLO)防止低压启动
3. 过热保护
   • 温度传感器监控关键器件温度
   • 温度过高时自动降额或关断
4. 短路保护
   • 输出端短路时立即关断
   • 使用专用的短路检测芯片

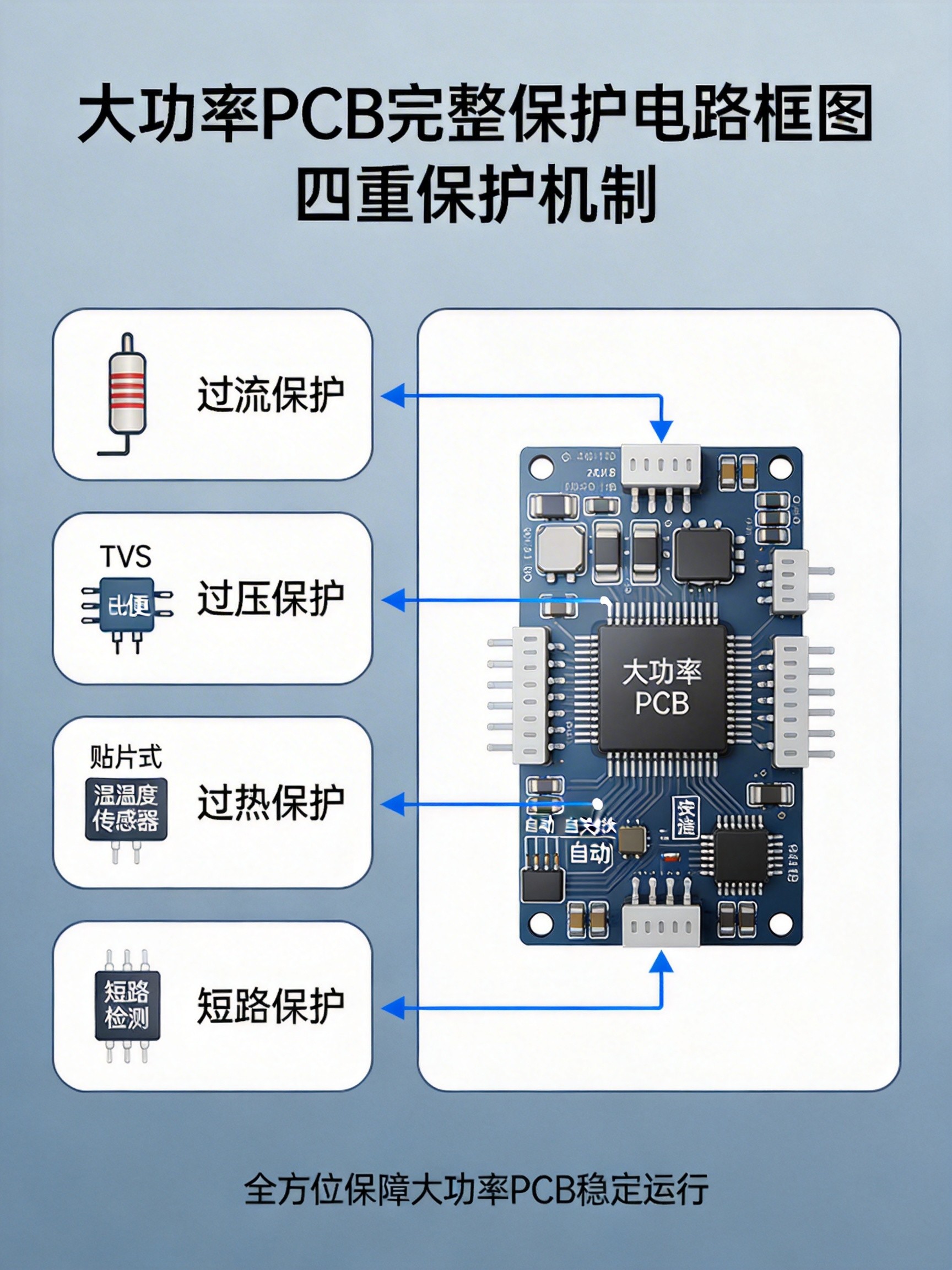

图13:大功率PCB的完整保护电路框图

【注意】保护电路本身也会消耗功率,设计时要权衡保护力度和效率。我的原则是:宁可牺牲一点效率,也要保证安全。

检查点7:器件选型——规格余量要足,品质要可靠

大功率PCB的器件选型和小信号板完全不同。

器件选型的三个原则:

1. 功率余量至少2倍
   • 200W的设计用500W的器件
   • 10A的电流用20A的器件
   • 不要为了省钱而压缩余量
2. 优先选用知名品牌
   • 英飞凌、安森美、意法半导体
   • 不要用杂牌或拆机件
   • 假冒器件在大功率场合很容易出问题
3. 查阅完整数据手册
   • 不要只看标称值
   • 仔细看温度降额曲线
   • 关注SOA(安全工作区)图

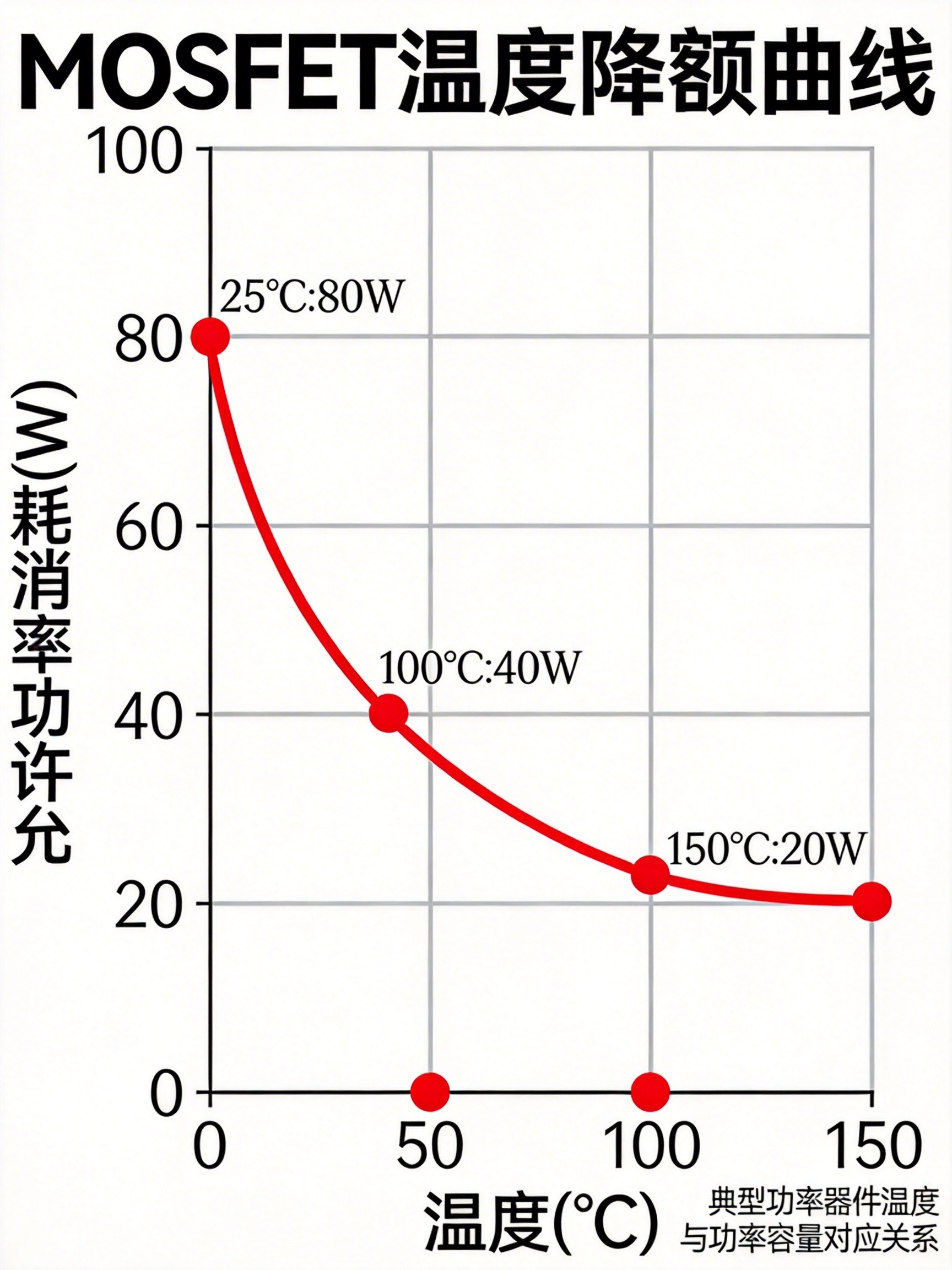

图14:典型功率器件的温度降额曲线

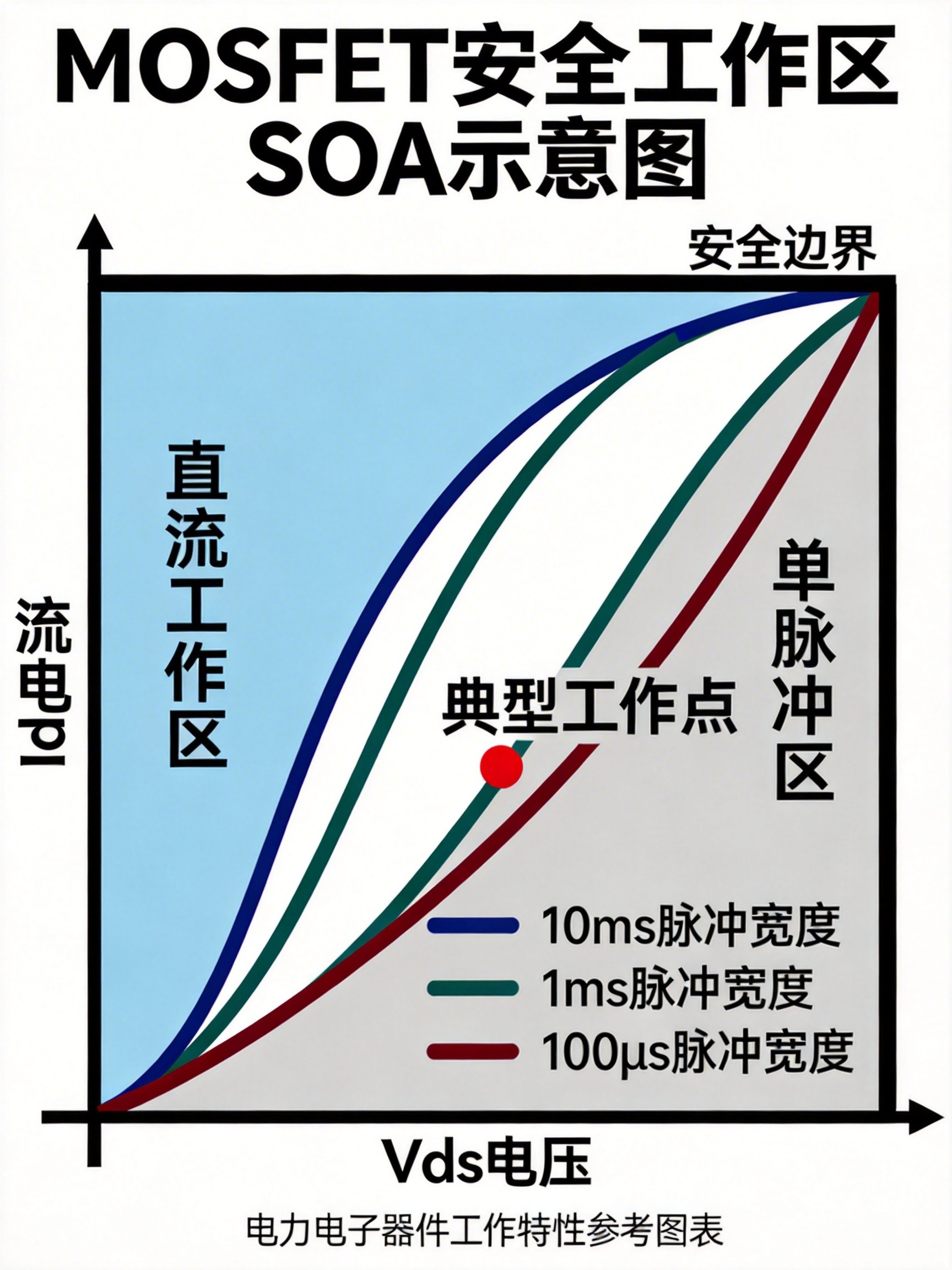

图15:MOSFET的安全工作区(SOA)示意图

【避坑指南】我见过有人为了省钱,用某宝上9.9包邮的"进口MOSFET",结果上电就炸。记住:大功率场合,器件质量就是生命线。

检查点8:可测试性设计——让调试和维修变得简单

第一次画大功率PCB,你可能关注的是功能实现,但等你真正调试时才会发现:可测试性设计有多重要。

可测试性设计的要点:

1. 关键测试点预留
   • 电源电压测试点
   • 电流测试点(可以用0欧姆电阻或跳线)
   • 温度传感器测试点
   • 关键控制信号测试点
2. 调试接口
   • 预留串口或JTAG接口
   • LED指示灯,显示工作状态
   • 关键信号可以方便地断开或短接
3. 模块化设计
   • 每个功能模块可以单独测试
   • 关键信号有跳线可以选择
   • 方便定位故障模块

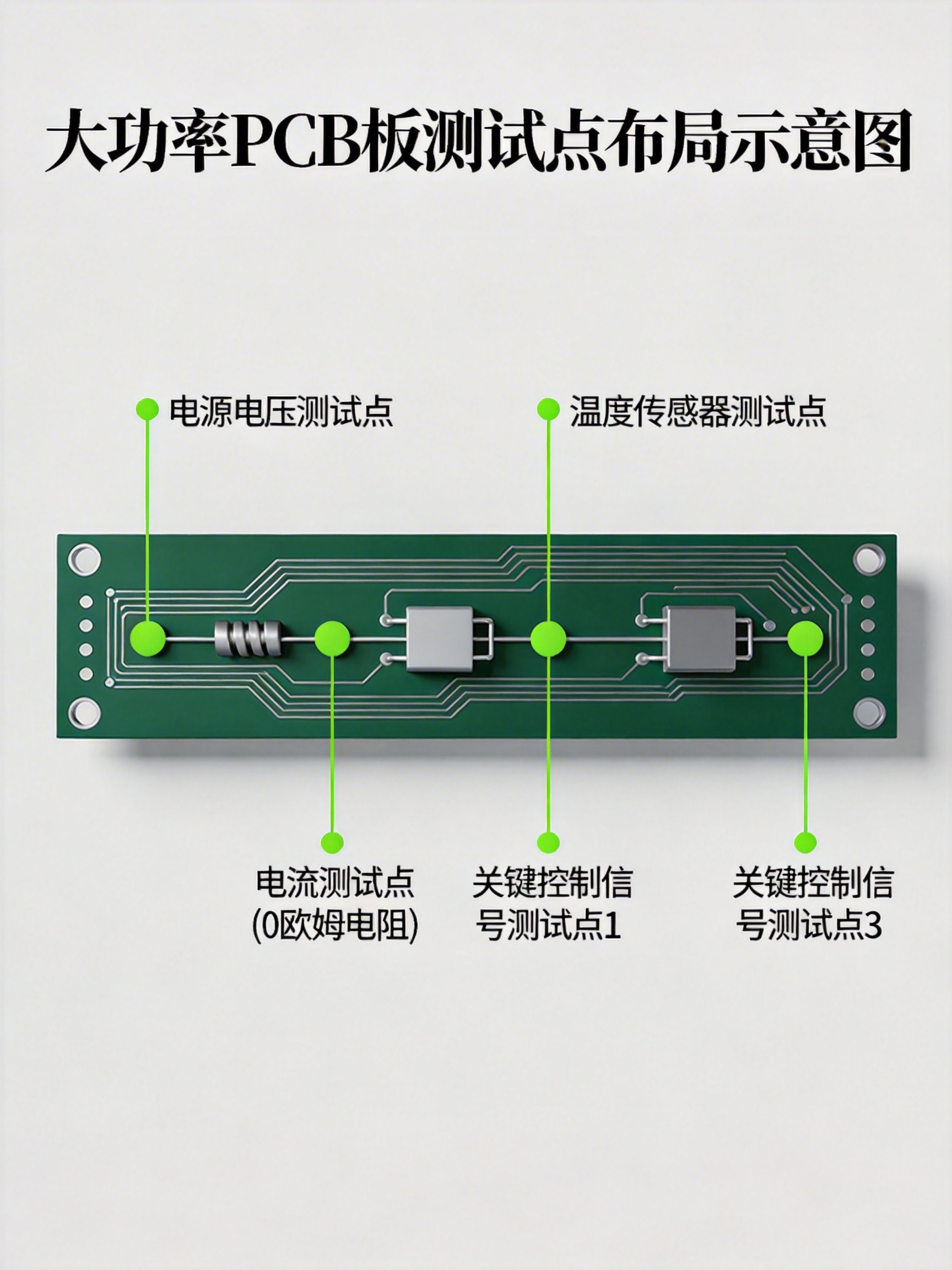

图16:大功率PCB的测试点布局设计

【经验】我在板子上预留了6个测试点,调试时用万用表一个个测,很快就定位到一个PWM信号异常的问题。如果没有这些测试点,我可能要花几天时间排查。

总结

大功率PCB设计是一项系统工程,以上8个检查点只是冰山一角。但如果你能把这些都做好,基本就能避免90%的低级错误。

回顾我的经验,成功的核心不在于掌握了多少高深理论,而在于:

• 严谨的态度——每个细节都要验证,不要凭直觉
• 系统化思维——看到整体,不要只盯着局部
• 实战经验——多踩坑,多总结,多改进

如果你也是第一次画大功率PCB,我的建议是:

1. 找有经验的同事review你的设计
2. 先做一块小功率的试验板验证关键设计
3. 仿真和实测相结合,不要只依赖仿真
4. 预留足够的时间和预算做改版

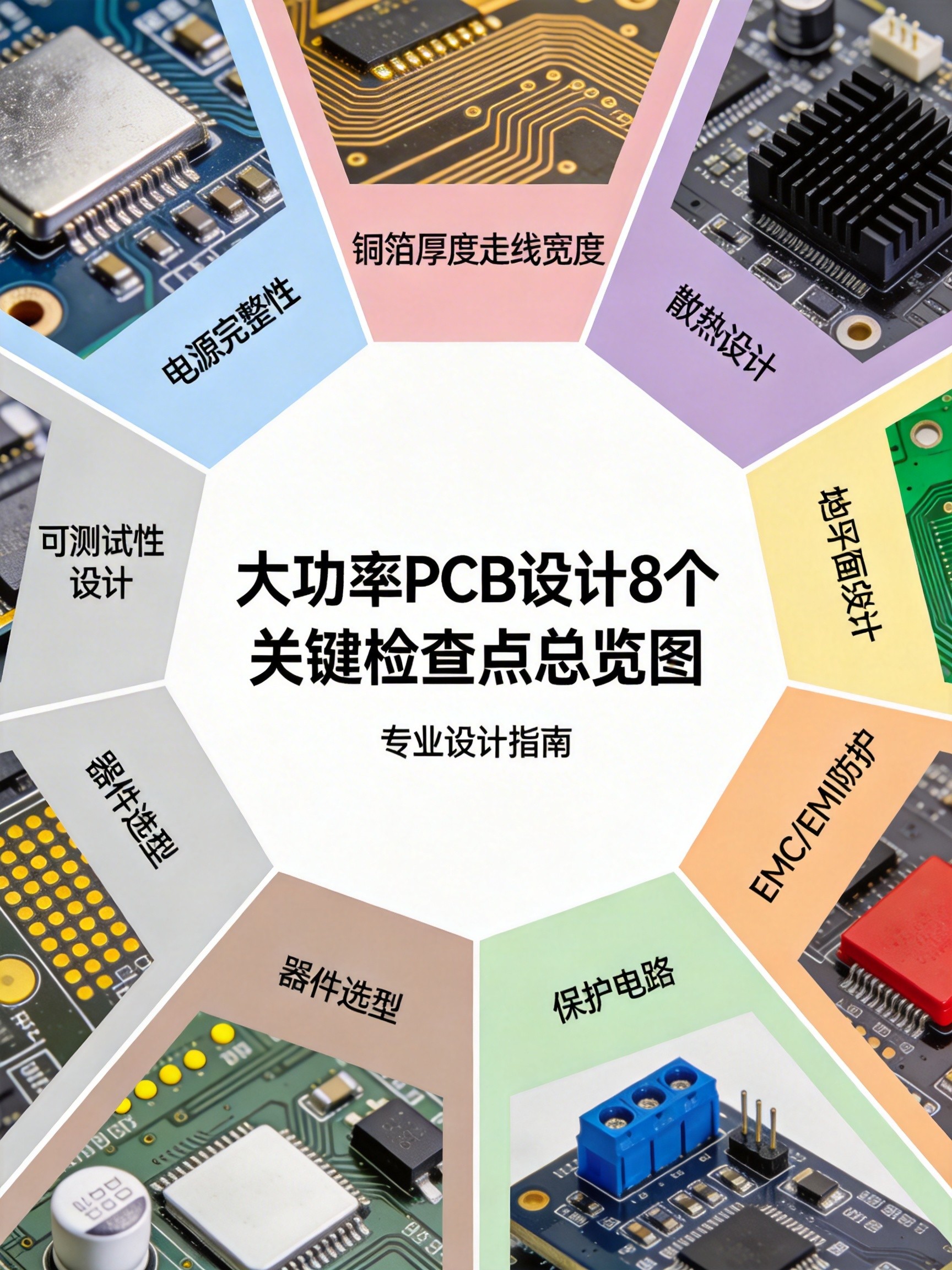

图17:大功率PCB设计8个关键检查点总览

大功率PCB设计没有捷径,但如果你把这8个检查点都做到位,至少能让你少走很多弯路。希望我的经验对你有帮助,如果你在具体项目中遇到问题,欢迎交流讨论。
