上周五晚上十点，群里有个兄弟发了张示波器截图——12V转5V的DCDC，纹波直接飙到120mV。紧接着就是一套"标准操作"：换大电容、加LC滤波、改布局，折腾到凌晨两点，问题依旧。最后换了个探头再测，纹波只有18mV，完全正常。

这事儿说出来像个笑话，但在我接触的电源调试案例里，至少三成以上的纹波"超标"问题，根本原因是测试方法不对。探头用错、接地回路太长、带宽没限制——这些问题轻则让你白加班，重则让你推翻整个电源设计。

测不准？先别急着改设计

很多工程师一看纹波超标，条件反射就是"电源设计有问题"。电容不够？加！电感太小？换！开关频率低？提！结果呢，折腾半天，纹波还是那个数，电源倒是被你改得越来越不稳定。

说实话，测量方法不对，后面的所有分析都是空中楼阁。我见过最夸张的一个案例：客户的电源纹波实测300mV+，原厂FAE飞过来协助整改，加了两级LC滤波、换了输出电容、还改了MOSFET——折腾两周，纹波还剩280mV。最后发现就是探头接地夹太长了，收了一堆空间辐射耦合进来。

普通探头为什么测不准纹波？

咱们先搞清楚一个基本概念：纹波是电源输出端的低频波动，通常在几kHz到几MHz之间。而普通10:1示波器探头，那根长长的接地夹，本质上就是一个天线。它会像收音机天线一样，把空间里的EMI噪声"收"进来，叠加到你的真实信号上。

问题来了：这个被"天线"污染的噪声有多大？实测下来，用普通探头测出来的噪声，往往比真实纹波高出50mV到100mV。对于那些纹波要求在30mV以内的电源设计，这个误差简直是灾难性的。

同轴探头才是正解

那该怎么测？业界标准的做法是用同轴探头或者使用短接地弹簧。

同轴探头的结构跟电缆类似，内芯传输信号，外层是地屏蔽，完美解决了天线问题。如果手上没有同轴探头，用普通探头加个接地弹簧（也叫spring probe）也能大幅改善。弹簧直接焊在探头尖上，接地回路只有几毫米，寄生电感从几厘米降到零点几毫米，高频噪声想耦合进来都难。

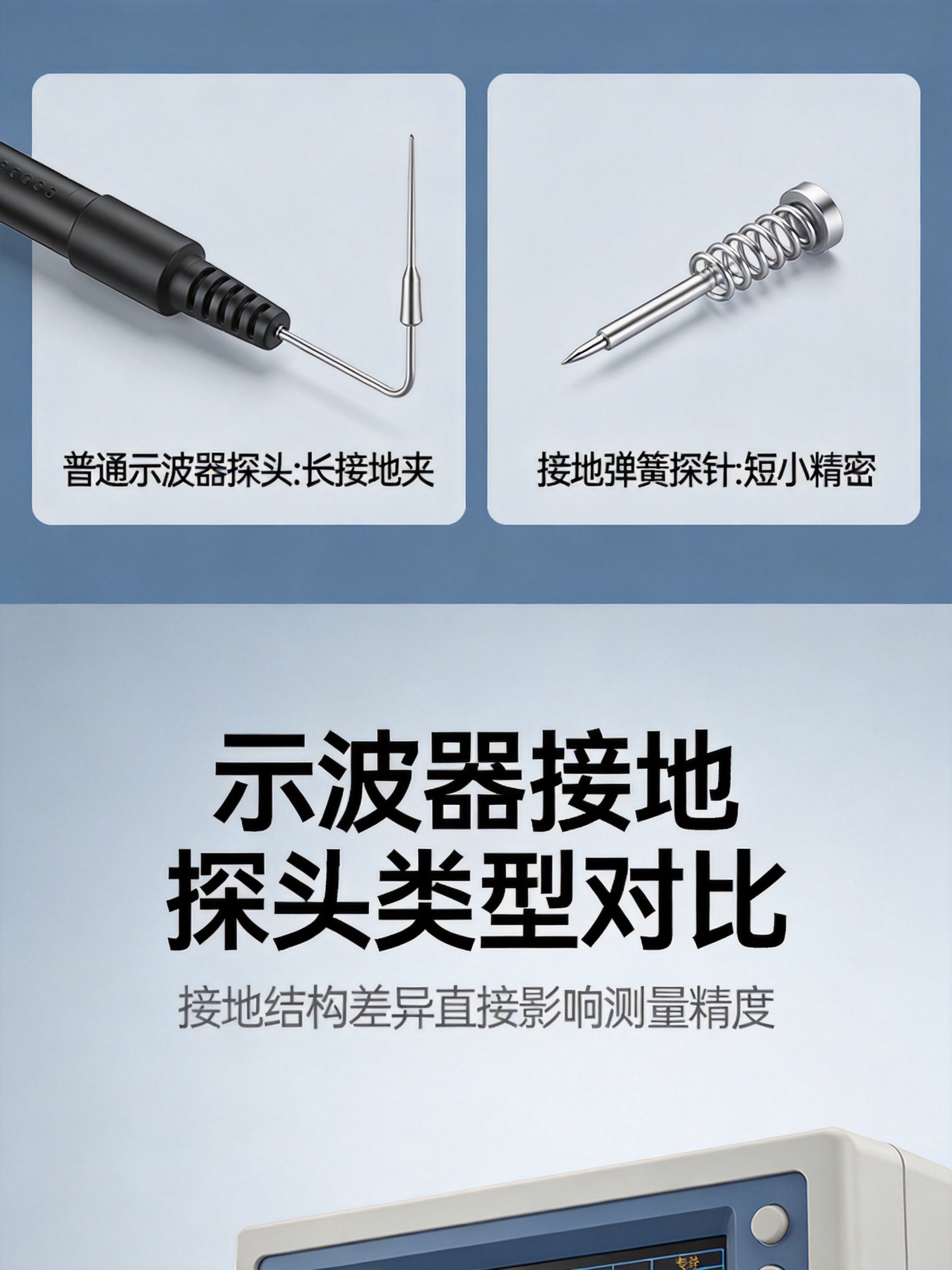

图1：普通探头长接地夹 vs 接地弹簧（短回路）

实测对比：差距大到离谱

口说无凭，给大家看个实际对比。同一个DCDC模块，分别用普通探头和同轴探头测试，结果如下：

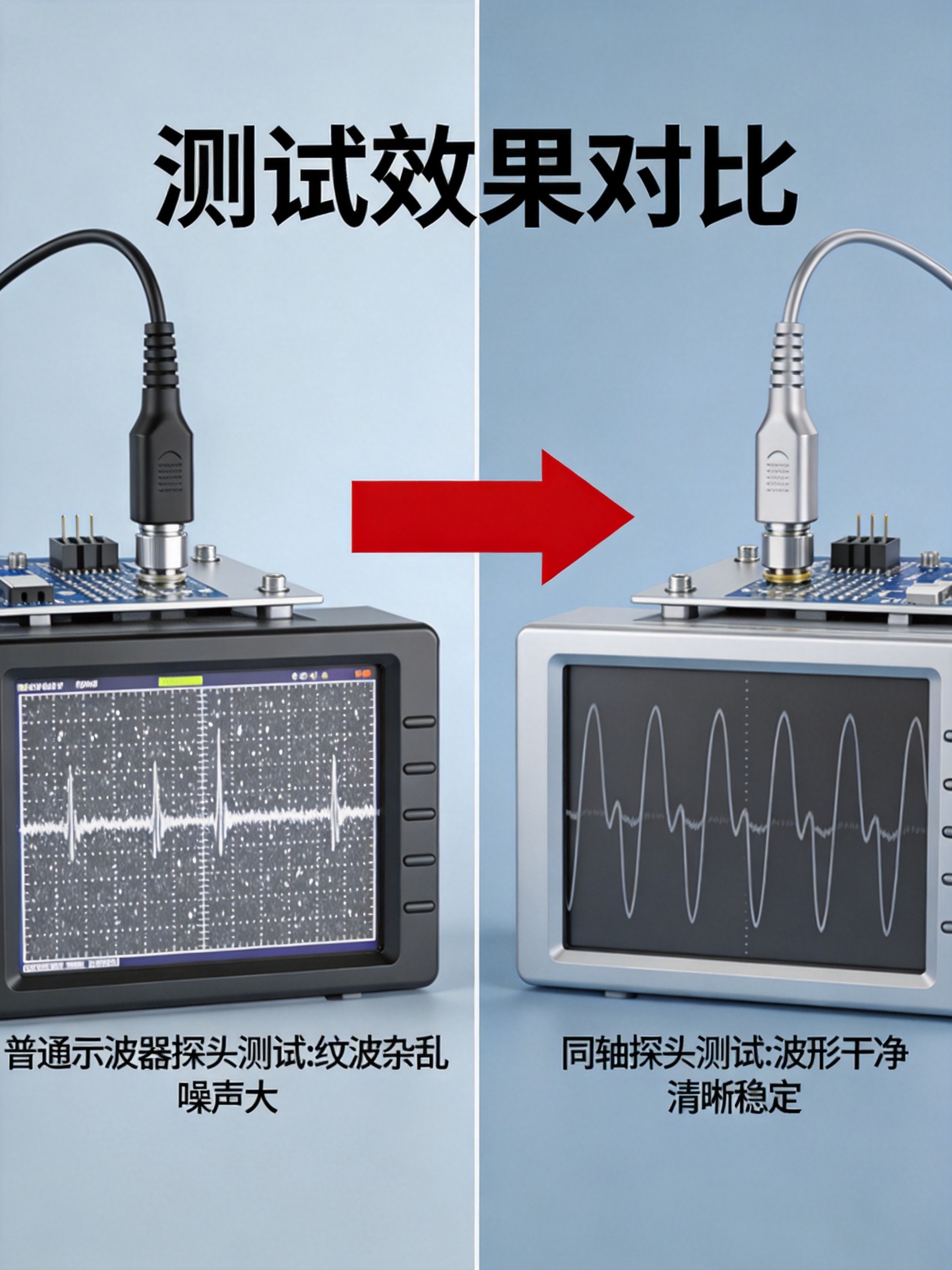

图2：同一模块不同探头测试结果对比

普通探头测试结果：纹波杂乱，噪声大——这是加了"滤镜"的效果。

同轴探头测试结果：波形干净，清晰稳定——这才是电源的真实输出。

有的兄弟可能要说：我测的是开关节点的振铃，那个频率高，普通探头应该没问题吧？说实话，开关节点频率是高了，但你的探头带宽要是没限制到20MHz，该收的噪声还是一个不落照收不误。

带宽限制：另一个容易被忽视的点

除了探头本身，示波器的带宽限制也必须打开。纹波测试建议将带宽限制在20MHz，这样可以滤掉高频噪声和示波器本底噪声。

有的工程师说：我示波器带宽100MHz，不用限制吧？错了。带宽越大，噪声越多。你测的是电源纹波，不是找EMI问题，20MHz的带宽限制不仅不会损失有效信号，反而让波形更干净、更接近真实值。

其他测试细节

探头和带宽说完了，还有几个小细节也值得关注：

1. 探头衰减比：尽量选1:1衰减探头。10:1探头会引入额外的噪声增益，虽然阻抗高对电路影响小，但噪声底也高了。

2. 示波器耦合方式：用DC耦合，不要用AC耦合。AC耦合会阻断直流分量，影响纹波峰峰值的测量。

3. 取样方式：优先用示波器的高分辨率采集模式（如果示波器有的话），进一步降低噪声底。

最后说一句

说了这么多，其实就想告诉大家一句话：测都测不准，后面全是白忙活。电源纹波测试的关键不在于你的电源设计多牛，而在于你的测试方法对不对。

下次再遇到纹波超标，先别急着改设计。用同轴探头或者短接地弹簧、打开20MHz带宽限制、把示波器接地搞好——做完这些基础动作，再来判断电源本身是否有问题。

养成先确认测试方法再下结论的习惯，这比什么都重要。毕竟，测量是整改的前提，你测量都测错了，那后面设计再好也是白搭。
