流水线深度加多少最合适，加多了反而坏事

说起来，流水线应该是FPGA/数字电路设计里最常见的优化手段了。入门的时候大家都学过：想提升时钟频率，就把大组合逻辑拆成多级，中间插寄存器。这招确实管用，一用一个准。

但问题来了——流水线是不是越深越好？频率跑不上去就无脑加寄存器，这样行不行？

按我的经验，这条路走到后面会踩坑。今天咱们就来聊聊，流水线深度到底怎么选，加太深会有哪些副作用。

流水线之所以能提升频率，本质上是在缩短关键路径的延迟。数字电路的时钟周期要满足这个约束：

T_clk ≥ T_setup + T_delay + T_clk_q + T_skew

其中T_delay就是组合逻辑路径的延迟，这个是我们能控制的。你把一个大组合逻辑拆成两级，每级延迟就变成原来的一半；拆成四级，每级就变成四分之一。这么一来，时钟周期可以设得更短，频率自然就上去了。

加深流水线的本质是减少T_delay。

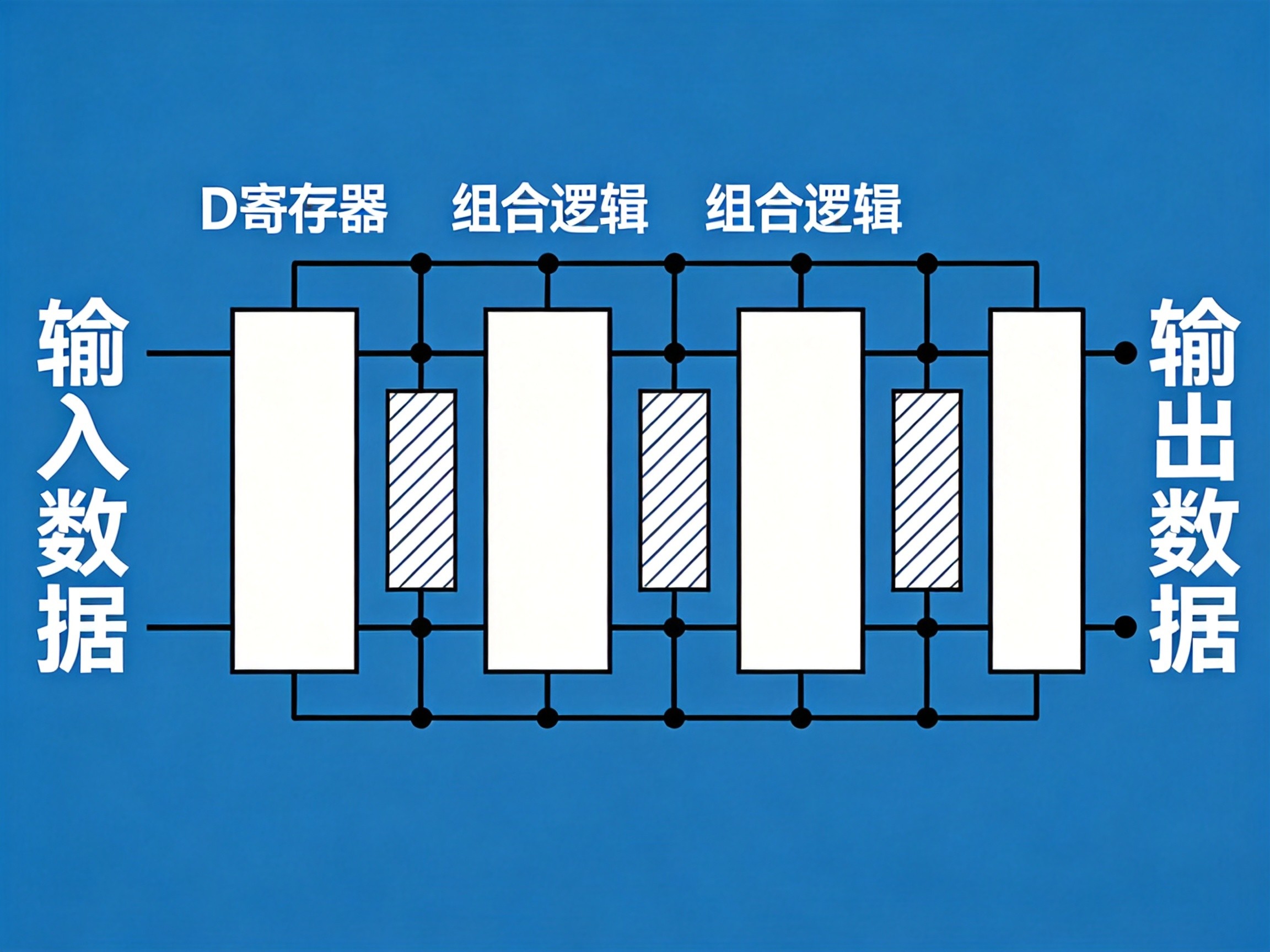

流水线基本结构：数据依次经过寄存器、组合逻辑处理后输出

刚做流水线优化的时候，效果往往很明显。比如你从1级变成4级，频率可能直接翻倍。但从4级变成8级，频率提升可能只有20%。再从8级到16级？说不定只提升了5%。

这就是典型的边际收益递减。流水线的收益曲线大概是这样的：

浅流水阶段：每加一级，效果立竿见影
中等流水：还能继续涨，但幅度在缩小
深流水阶段：单级已经很浅了，继续分下去，增加的寄存器开销远远大于频率收益

当你发现多加一级寄存器，频率只提升了一点点甚至没提升，这时候就该停手了。

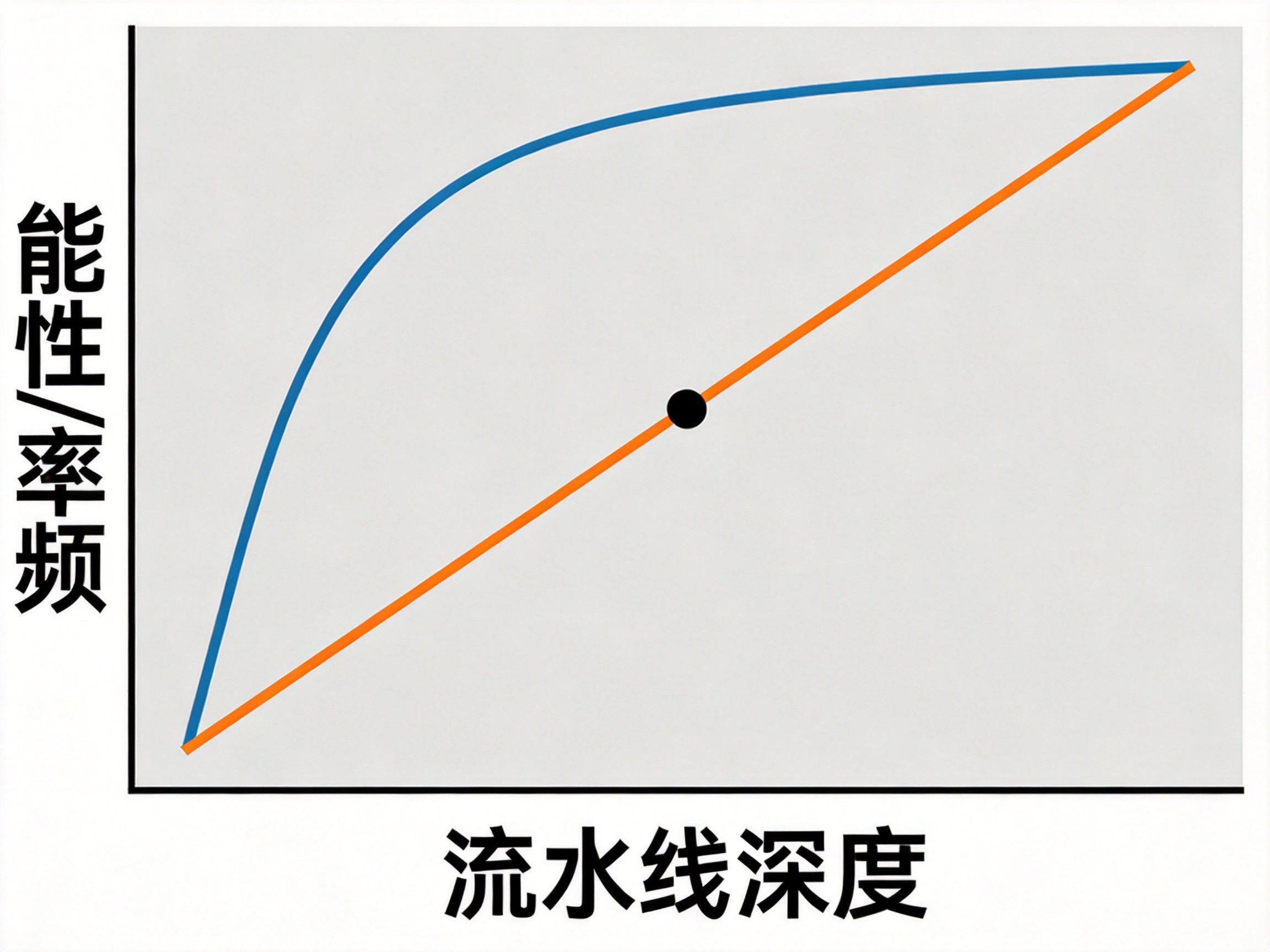

流水线深度与频率/性能的关系：边际收益递减明显

说完收益递减，咱们来看看深流水线的副作用。这些问题很多人刚开始做的时候不会想到，等到踩坑了才后悔。

数据从进入流水线到输出，需要经过所有级。如果原来是4级流水，数据进来4个周期后能出来；现在改成16级，就得等16个周期。

这个问题在实时性要求高的场景下很要命。比如高速接口、实时控制、流水线处理器核间通信，Latency大了直接导致系统响应变慢，某些场景甚至根本没法用。

每加一级寄存器，都需要占用FF资源。一个32位的数据通路，加一级就是32个D触发器；你要是加8级，就多占用256个触发器。

在资源本来就紧张的FPGA设计里，这种开销不容忽视。有时候你加了流水线，时序稍微好了一点点，但面积蹭蹭往上涨，综合一看反而亏了。

更多寄存器意味着更多时钟翻转。触发器的功耗主要来自时钟端的翻转，深流水线模块的动态功耗往往比浅流水线的同类模块高出不少。

做低功耗设计的时候，这一点尤其要警惕。频率是上去了，功耗也跟着涨，续航敏感型设备可能扛不住。

寄存器一多，需要连的线也跟着多。深流水线的模块在布局时很容易遇到拥塞问题——资源倒是够，但线绕不过去。

FPGA开发里有个常见的现象：加了流水线，时序报告反而变差了。很大一部分原因就是拥塞导致的走线延迟增加。遇到这种情况，得慎重考虑是不是流水线的深度出了问题。

流水线级数多了之后，debug难度直线上升。数据在某个周期出不来，你得一级一级去排查，看看到底是哪一级的状态出了问题。

浅流水线的设计，仿真波形看几眼就能定位问题；深流水线的模块，波形图又长又乱，有时候绕半天才能找到bug在哪。

这里主要针对CPU流水线的场景。深流水线提升了时钟频率，但如果程序本身的指令级并行度（ILP）不高，处理器就无法充分利用流水线，IPC就会下降。

说白了，频率上去了，但每个周期能干的事少了，综合性能不一定更好。这也是为什么有些处理器设计会选择更浅的流水线——比如一些嵌入式场景，简单高效比高频更重要。

讲了这么多副作用，不是说流水线不能用，而是要用的恰到好处。那问题来了：到底多深才合适？

第一步：先测，后优化

不要凭感觉加流水线。先用综合工具和时序报告把关键路径跑一遍，找出最紧张的那几条路。瓶颈在哪里，就优化哪里。

第二步：考虑Latency的容忍度

你的应用场景能接受多大的Latency？如果是高速串行接口这种对延迟敏感的场景，流水线得悠着点加。如果是通用计算，Latency大一点问题不大，可以多堆几级。

第三步：看资源预算

FPGA资源紧张的时候，深流水线可能引入拥塞，反而让时序变差。这种情况下与其继续加深，不如换个思路——优化逻辑结构、减少关键路径上的资源争用。

第四步：平衡频率和综合收益

加流水线是为了提升频率，但频率只是性能的一个维度。面积、功耗、Latency、调试难度都要考虑进去。找一个在你的约束条件下综合最优的深度，而不是单纯追求最高频率。

说个我之前做FFT处理器的经历。刚开始用4级流水线，频率只能跑200MHz，时序报告里关键路径是一大块蝶形运算单元。

优化了一版，把蝶形运算拆成8级，频率直接跳到350MHz，效果很明显。继续拆，拆到16级流水线，频率爬到了380MHz——只提升了8.5%，但Latency翻倍了，综合出来的LUT和FF使用量涨了将近20%。

算了一下投入产出比，果断停在了8级。这个案例很典型：深流水线的边际收益递减在这里体现得淋漓尽致。

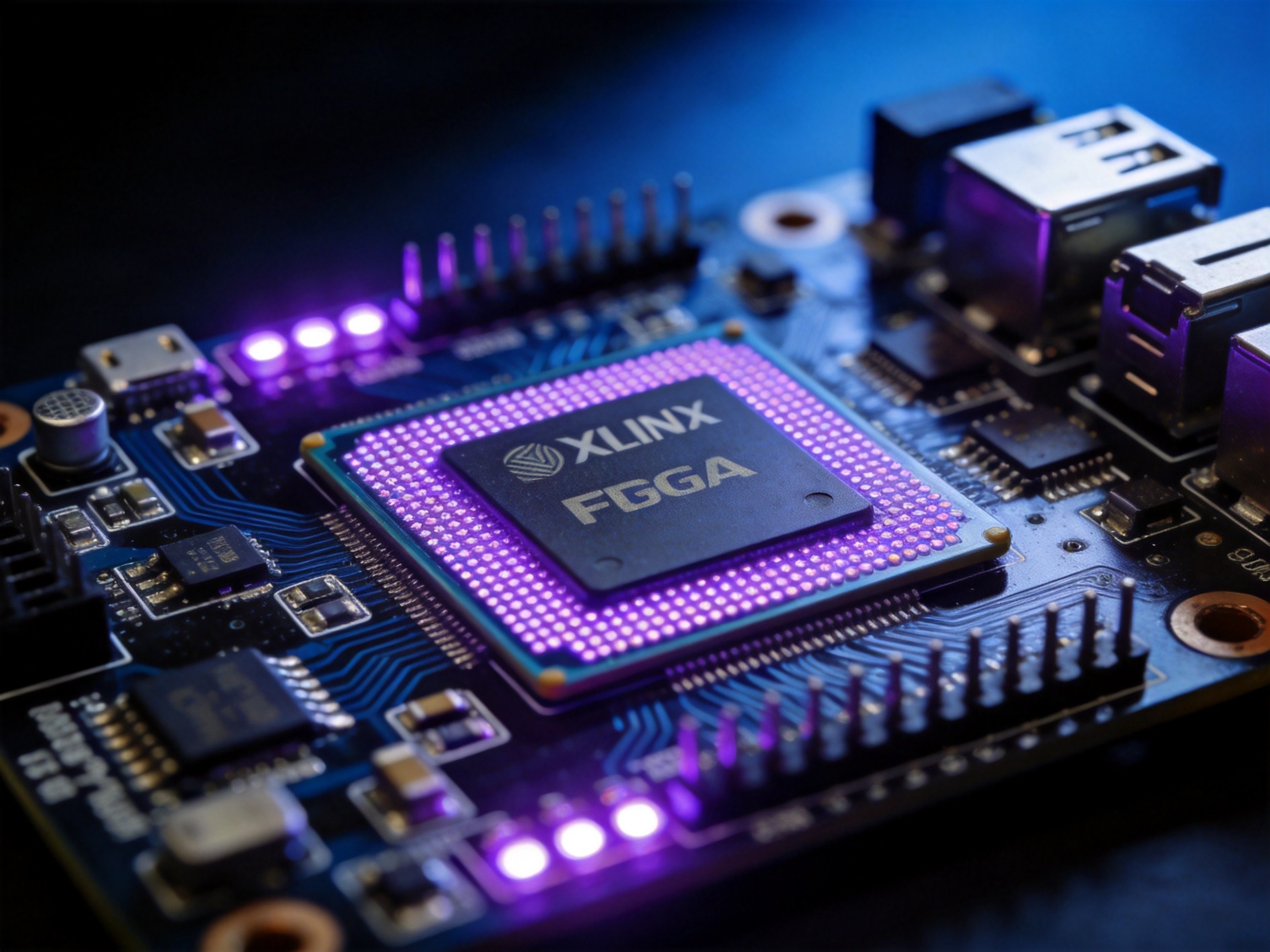

FPGA开发板：资源有限时需权衡流水线深度与资源开销

再比如CPU流水线。ARM7用的是3级流水，结构简单，频率不高但功耗控制得很好，适合嵌入式场景。后来ARM9提升到5级，再往后Cortex-A系列高频版本用到了十几级流水线，频率上去了，但芯片面积和功耗也水涨船高。

不同场景用不同的深度，这本身就是一种权衡。

流水线是提升频率的好手段，但不是越多越好。加太深会带来Latency增加、面积变大、功耗上升、拥塞加剧、调试困难等一系列副作用。

确定合适的深度，关键是：先测量再决策，考虑Latency容忍度，看资源预算，平衡频率和综合收益。

最合适的流水线深度，不是在所有条件下都追求极致，而是在你的约束条件下综合最优的那个点。
