PCB设计时，总被“死铜”和“孤铜”这两个词绕晕？明明都是“没人要的铜皮”，为啥要分这么细？别急，本文用最接地气的方式，教你一眼识破它们的真面目！
1、死铜
无电气连接：和任何网络（GND、VCC、信号线）都不搭边，像电路板上的“孤岛”。
制造残留物：蚀刻工艺偏差、设计疏漏（如走线太密）导致铜皮没被完全蚀刻掉。
危害指数：★★★★★
天线效应：像收音机天线一样接收/辐射电磁波，干扰高频信号。
短路风险：铜屑脱落可能碰到其他线路，造成短路。
机械隐患：焊接时受热不均，导致板子翘曲。
处理原则：
能删就删！ 主流EDA软件（如Altium Designer）都有“Remove Dead Copper”功能，一键清除。
2、孤铜
设计疏漏：铺铜时因器件密集、走线太密，铜皮被“卡”在中间，没和主网络连上。
潜在价值：虽然现在没连接，但通过打孔或连线，能“复活”成有效铜皮。
危害指数：★★★☆☆
若长期孤立，会变成死铜，引发EMI问题。
若靠近敏感信号线，可能耦合噪声。
处理原则：
优先抢救！
打地孔：在孤铜上打孔，连到底层GND网络，变身“屏蔽层”。
手动连线：用导线把孤铜和同网络铜皮连起来。
禁止铺铜区：若孤铜无价值，直接划定区域禁止铺铜，避免再生。

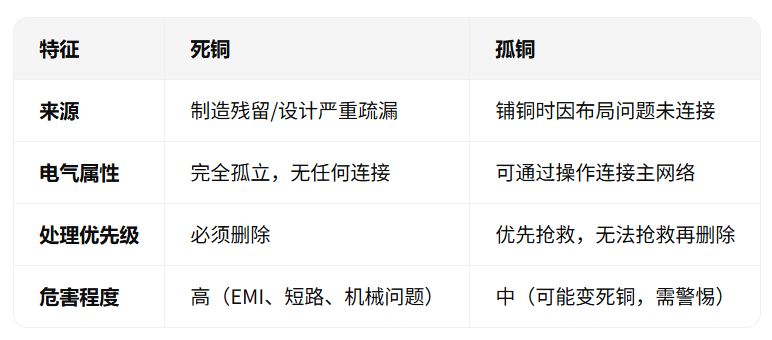

3、终极建议
高频电路：死铜必须删，孤铜必须连！
低频电路：孤铜可抢救，死铜建议删（除非工艺要求保留平衡蚀刻）。
美观需求：若删铜后板子太空，可用GND铜皮填充，别留死铜！
本文凡亿教育原创文章，转载请注明来源！
