故障描述

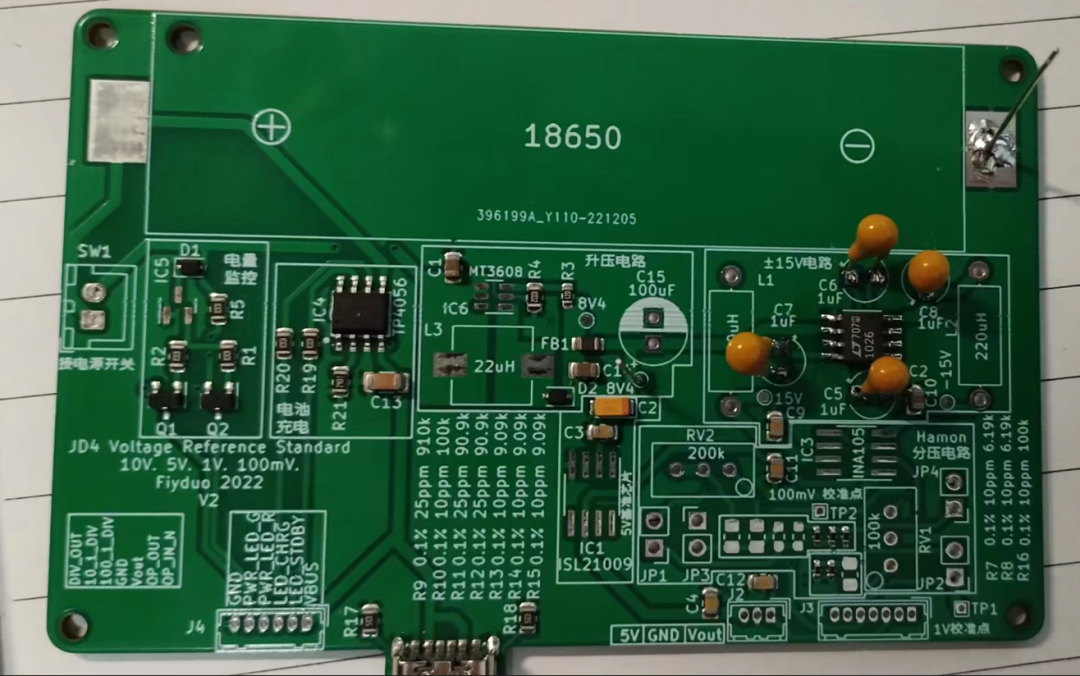

调试如下图所示的±15V 电压产生电路时发现，过流短路，电流达到 200 多个毫安，正常是40多个毫安。
故障原因

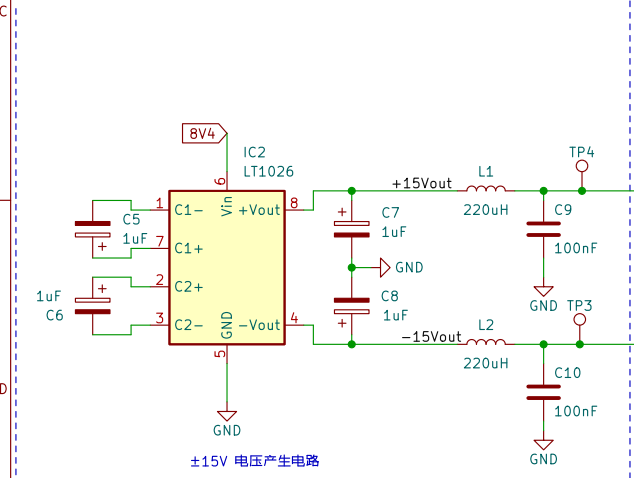

原理图中钽电容 C8 极性搞反了。
解决办法
在 PCB 中将钽电容极性调转过来，正极接地，负极接到 -15V 电压上
万用表判别极性
下面是用万用表测量如上图所示的直插 1uF 钽电容的测量结果
MF-47A 指针表
x10k 电阻档
无穷大时，黑表笔（输出高电压）接的是正极。
200k左右阻值，此时黑表笔接的是负极。
34401A 数字万用表
电阻挡
无穷大时，红表笔（输出高电压）接的是正极。
700k 左右阻值，红表笔接的是负极。
资料
极性电容内部结构分为正极、介质层、负极，介质层具有单向导电的性质，当然接反后产品介质层就起不到绝缘的作用了，电容自然就短路了。
钽电容正负极接反会短路么？答案是肯定的，而且其不仅仅会导致短路，甚至还会导致爆炸的发生。因此使用安装钽电容之前，一定要仔细判断其正负极，准确的判断正负极可以避免不必要的危险和损失。
