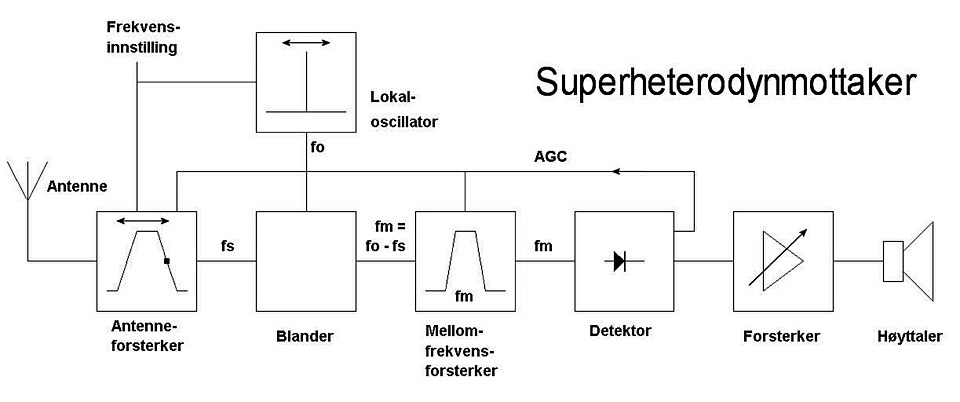

超外差接收机通过混频把不同射频信号转换到固定中频，再在中频上做高选择性放大和滤波。它解决了宽频段调谐与高选择性之间的矛盾，但也引入了镜像频率这一典型问题。
工程场景
关键公式不是背出来就完事：混频器输出包含RF与LO的和频、差频。只要另一个输入频率与本振也能产生同样的中频，它就可能通过后级中频滤波器，形成镜像干扰。
先拆开看三个关键点
为什么用固定中频
固定频率更容易设计高Q值、稳定带宽和高增益的滤波/放大链路，前端调谐只需要负责选出目标射频附近的信号。
镜像怎么出现
例如低侧本振时，目标RF与LO相差IF；位于LO另一侧、同样相差IF的信号也会被变到同一个IF。
怎么抑制镜像
依靠RF预选滤波器、合理选择中频、双变频架构或更现代的直接变频/低中频方案，具体取舍看频段和指标。
面试参考回答
我会先说明超外差的核心是把可变RF转换成固定IF，这样中频滤波器可以做得更稳定、更有选择性。混频器会产生和频、差频，所以只要有另一个射频信号也能与LO形成相同IF，它就会成为镜像。镜像抑制主要靠前端RF滤波和频率规划，而不是靠IF滤波器，因为目标和镜像到达IF后已经落在同一个频率。设计时我会结合接收频段、IF选择、前端滤波器Q值和本振范围一起评估。
面试官可能继续追问
为什么中频选得更高通常有利于镜像抑制，但会给中频滤波带来别的挑战？
低侧本振和高侧本振的镜像位置有什么不同？
直接变频为什么没有传统超外差同样的镜像问题，却会遇到DC offset/IQ问题？
容易失分
只说“变频方便放大”，不解释为什么固定中频有利于选择性。
认为IF滤波器可以在混频后把镜像从目标信号中分离出来。
只背RF±LO=IF，不会根据实际频率算镜像位置。
