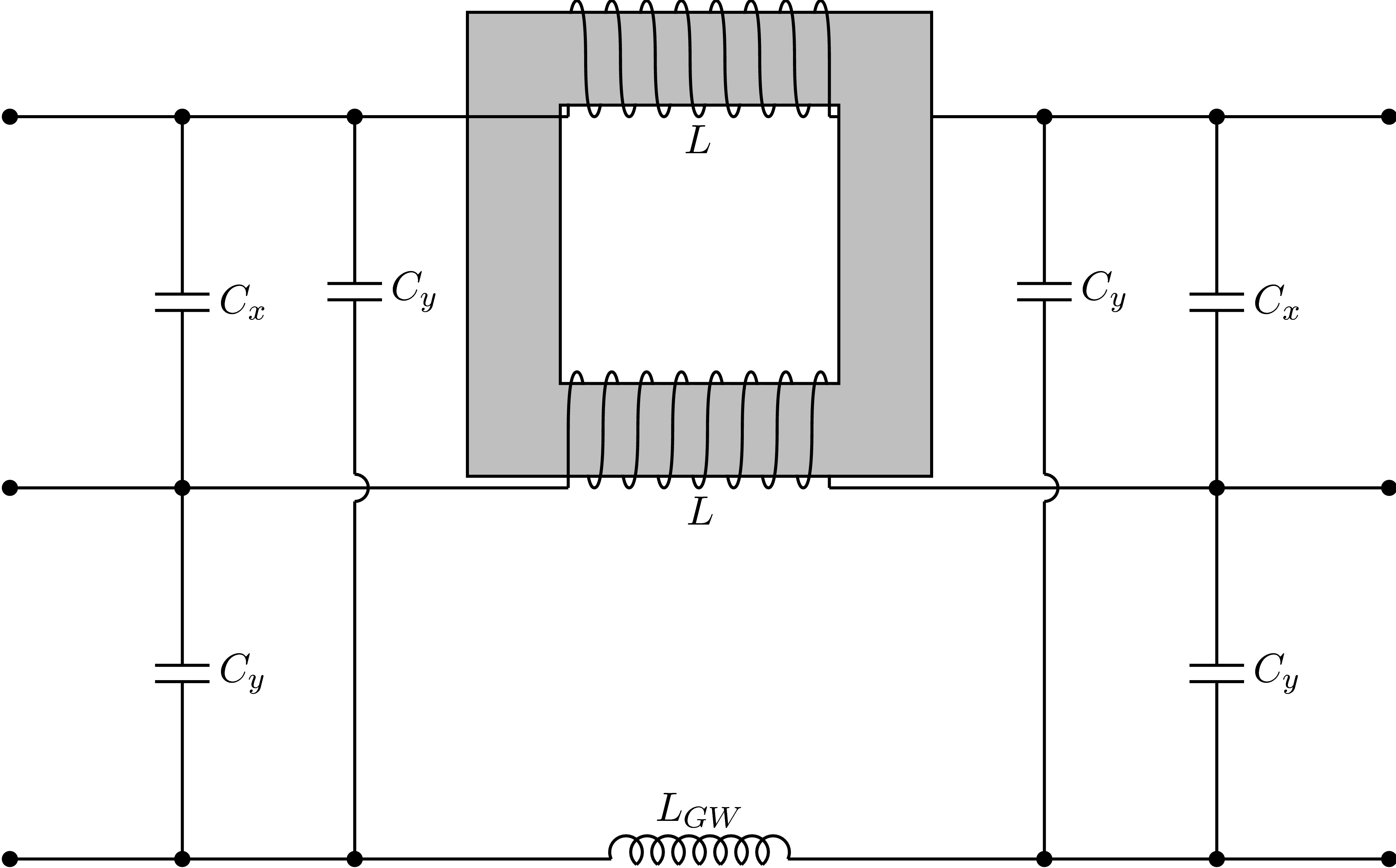

看到交流或直流电源入口的一串电感、电容，很多回答会简单说成“滤高频”。更专业的思路是先区分差模噪声和共模噪声，再沿着噪声电流的实际回路判断每个器件在什么频段、对哪条路径起作用。
四个判断点
差模噪声
主要表现为两根供电线之间的噪声电压/电流。X类电容或线间电容、差模电感及共模电感的漏感都可能参与差模滤波。
共模噪声
多根线相对机壳/参考地同向变化。共模电感对同向高频电流提供较高阻抗，Y类电容则提供受控的高频回流路径。
布局比“有器件”更重要
滤波器前后的脏区和净区如果在PCB上重新耦合，或者输入输出走线并排很长，理论滤波器阶数再高也可能效果很差。
安全器件不能随便替代
交流市电相关X/Y安全电容的类别、耐压和认证有明确要求，不能拿普通陶瓷电容只看容值替换。
一段更完整的回答
我会先根据测试超标频段和噪声路径判断是差模还是共模占主导，再分析滤波器各器件的作用。差模主要看线对线的滤波路径，共模则要看噪声相对机壳或参考地的回路。布局上我会让滤波器靠近入口，并把滤波前后区域隔开，避免高频跨越器件重新耦合。涉及市电时，X/Y电容和爬电电气间隙必须按安规要求选型，不能只按EMC效果调参数。
延伸追问
为什么共模电感对正常差模电流影响相对小？
Y电容变大为什么不能只看EMI效果？
滤波器输入输出走线并排会发生什么？
容易踩坑
所有噪声都用“加大共模电感”解决。
不区分X/Y安全电容与普通电容。
原理图滤波器很完整，但PCB把脏区和净区重新走到一起。
