继电器看起来只是一个“高低电平控制”的器件，但线圈本质上是感性负载。真正的硬件设计要同时处理GPIO驱动能力、线圈吸合电流、开关器件损耗、关断反向电压以及供电压降。
01

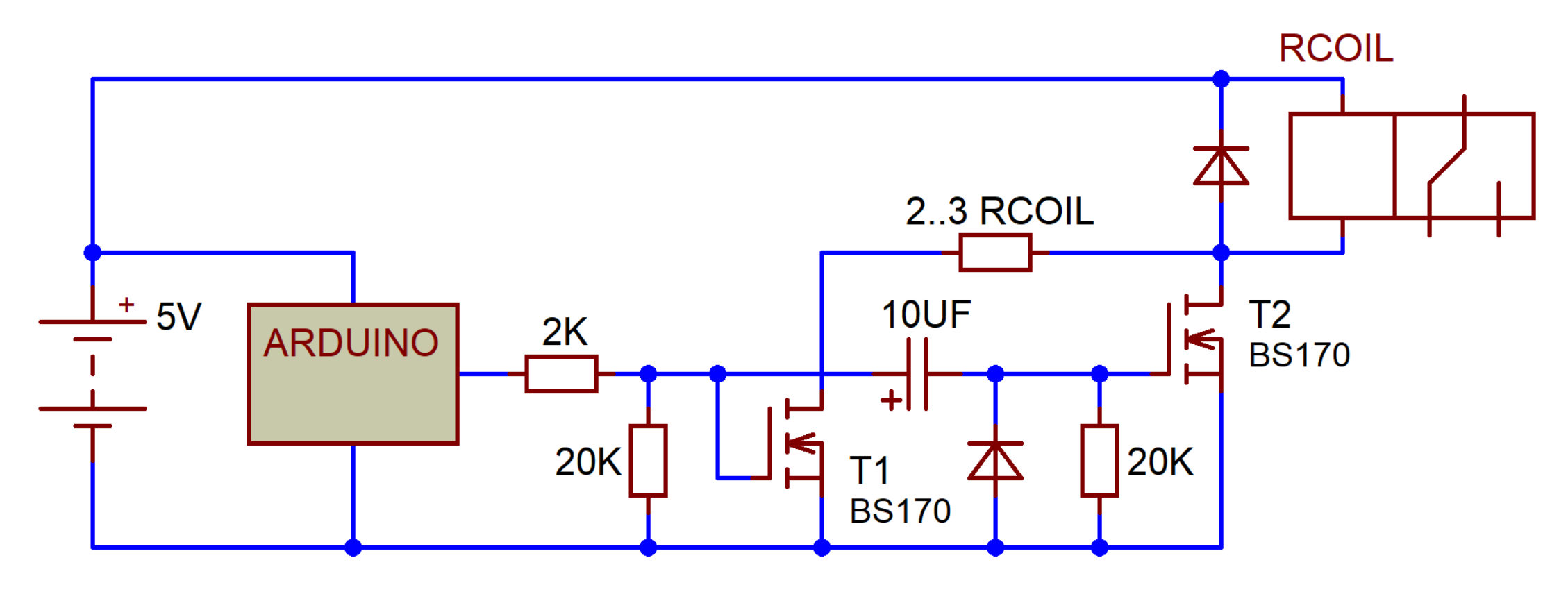

先算线圈电流
从继电器线圈额定电压和线圈电阻/额定功耗估算电流，再判断GPIO是否具备直接驱动能力。绝大多数情况下，应通过晶体管、MOSFET或专用阵列驱动。
02
再确认开关器件是否真正导通
MOSFET要看目标VGS下的RDS(on)，BJT要看基极驱动与饱和条件；不能只看到“逻辑电平MOS”几个字就结束。
03
关断时给电感电流找路径
线圈电流不能瞬间归零。续流二极管、TVS或其他钳位方案决定关断电压和释放速度，需要结合继电器释放时间要求选择。
04
最后看系统级影响
继电器吸合瞬间可能拉低电源，触点开关又可能带来EMI和浪涌；控制侧与触点负载侧的地、供电和隔离边界要分清。
把它组织成一段面试回答
我不会直接用MCU GPIO驱动继电器，而是先根据线圈额定条件计算吸合电流，再选择MOSFET、BJT或ULN类驱动器。开关器件除了耐压耐流，还要核对实际栅极/基极驱动条件和损耗。线圈关断时必须处理感应电压，常见续流二极管简单可靠，但会让线圈电流衰减较慢；如果需要更快释放，可以评估更高钳位电压的方案。最后还会检查继电器动作对电源、电磁干扰和触点负载的影响。
继续追问
为什么并联普通续流二极管可能让继电器释放变慢？
ULN2003这类器件内部续流二极管应该怎么接？
继电器吸合时导致MCU复位，优先排查哪些地方？
常见误区
只看触点电流，不看线圈侧电气参数。
MOSFET额定几十安就认为一定能被3.3V GPIO充分驱动。
忘记给感性线圈设计关断电流路径。
