EMC排查如果只会“加磁珠、加电容、加屏蔽”，很容易陷入试错。更专业的思路是先判断能量从哪里产生、经过什么耦合路径、最后落到哪个敏感电路，再决定整改手段。
判断思路
先找干扰源，再确认耦合路径，最后定位受害电路。路径判断正确，整改才不会变成“堆器件”。

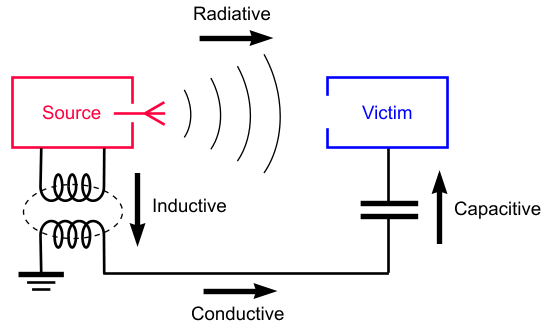

四条典型耦合路径
传导耦合
噪声沿电源线、地线、线缆或公共阻抗直接传播。典型证据是更换供电路径、增加滤波或改变线缆后问题明显变化。
容性耦合
高dv/dt节点通过寄生电容把电流注入邻近导体。减小耦合面积、降低边沿速度或增加屏蔽能直接影响结果。
感性耦合
高di/dt电流环产生磁场，与邻近环路互感耦合。缩小开关电流环面积通常比单纯加滤波更有效。
辐射耦合
当结构尺寸和频率条件合适时，走线、缝隙、线缆都可能变成有效天线，需要同时看场源与接收结构。
面试参考回答
我会先把问题拆成源、路径和受害者三部分。比如DC-DC的SW节点是高dv/dt源，热环路是高di/dt源；如果噪声通过公共电源和地传播，更像传导路径；如果与相邻高阻节点距离很近，可能是容性耦合；如果与大电流环路平行且环面积大，可能是磁耦合。确认路径后再选择滤波、减小环路、调整布局、屏蔽或降低边沿，而不是一开始就堆EMI器件。
面试官可能继续问
怎样区分传导问题和辐射问题？
为什么减小环路面积能同时改善发射和抗扰度？
高dv/dt和高di/dt分别更容易形成哪类耦合？
近场探头定位到热点后，下一步怎么确认真正耦合路径？
回答时要避免
看到EMC超标就先在接口上加磁珠。
只描述干扰源，不描述能量怎么到达受害电路。
把“屏蔽”理解为万能方案，忽略缝隙、接地和回流路径。
凡亿电子工程师面试平台 · 面试回答建议结合本人真实项目经历和具体器件/规范展开。
