高速信号不是只有一根“信号线”。真正的电磁通道包括信号导体和参考面的回流路径。面试官问跨分割时，重点是你是否理解回流电流为什么会绕路、环路面积为什么会变大，以及这会怎样反映在阻抗、串扰和辐射上。
面试先抓这几个点：
微带或带状线的返回电流通常集中在参考面上靠近信号投影的位置，高频下不是随便走“大地”。
跨越参考面缝隙或换到没有连续参考的区域，会迫使回流绕路，增大环路面积和电感。
仿真时不能只看单端阻抗，还要看场分布、回流电流密度、S参数和串扰变化。
跨层时应保证新旧参考面之间有足够近的回流过孔或耦合路径。
面试官真正想听什么
这类问题通常不是考一句标准答案，而是看你能不能把原理、工程约束、验证方法和风险连成一条完整链路。回答时建议先讲判断条件，再讲设计动作，最后补上如何验证。
回答时可以按这几个方面组织
一个更像工程师的参考回答

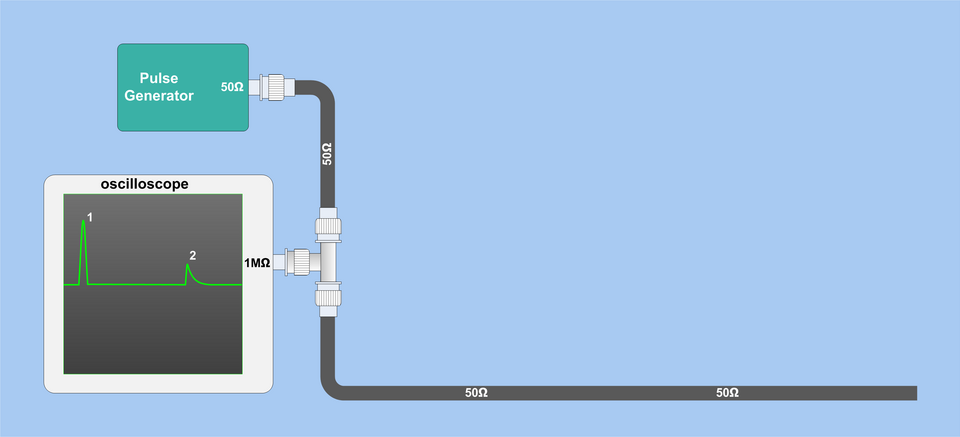

分析回流路径时，我会把信号线和参考面看成一个完整传输结构。高速边沿下，返回电流会倾向于沿着能量最低、环路电感较小的路径靠近信号走。如果信号跨过地平面分割，参考面连续性被破坏，回流只能绕到远处连接点，这会增大环路面积并造成阻抗突变。仿真里我除了看阻抗曲线，还会观察表面电流或场分布，并比较S11、S21和共模转换。换层时则会检查回流过孔是否足够靠近信号过孔，让回流能平滑转移到新的参考面。
面试官可能继续追问
为什么低频下看起来没问题，高速边沿却容易暴露跨分割问题？
差分信号是不是完全不需要参考平面？
信号过孔旁为什么要放地过孔？
回流路径变长为什么会增加EMI？
容易失分的回答
认为回流电流会平均分布在整块地平面。
只看走线阻抗，不看参考面是否连续。
差分对就完全忽略参考平面和共模转换。
面试前可以这样准备
能解释微带线信号导体、介质、参考面的关系。
准备一张连续参考面和跨分割的对比图。
复习环路面积、电感、共模转换和EMI之间的关系。
核心关键词：回流路径、参考平面、跨分割、信号完整性、PCB仿真、S参数
