精密模拟前端的难点不在于“会画一个运放电路”，而在于你是否知道误差从哪里来、哪一种误差会被增益放大、PCB和电源又会怎样把纸面指标破坏掉。

面试先抓这几个点：

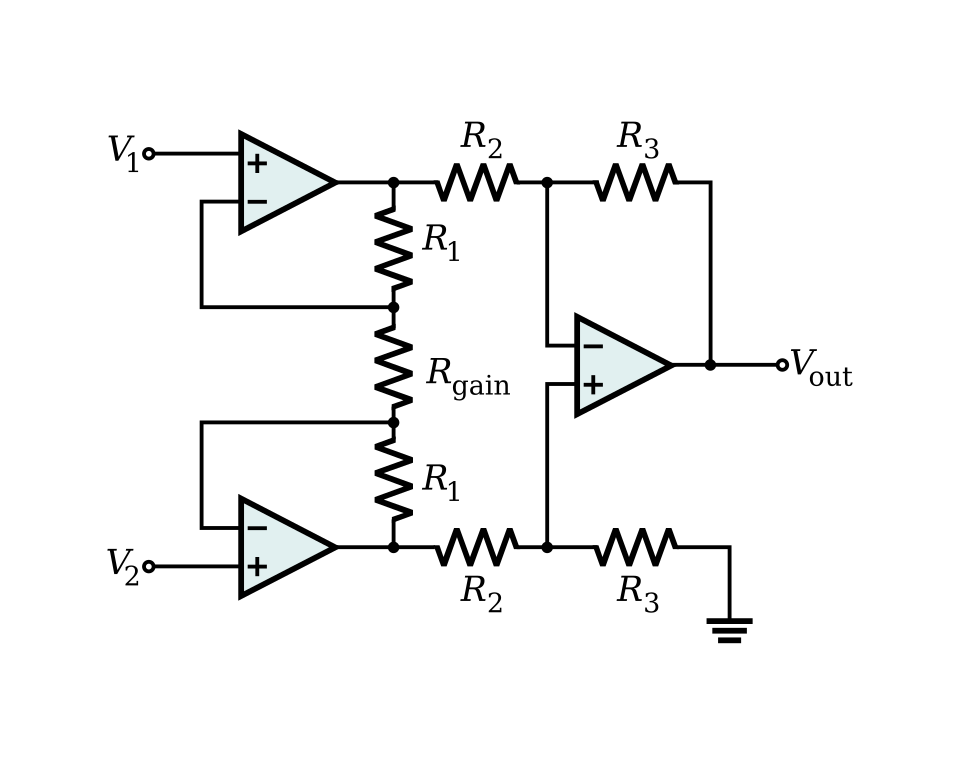

先明确输入信号幅度、共模范围、源阻抗、带宽和目标精度，再决定运放或仪放架构。
失调电压、输入偏置电流、1/f噪声、热噪声和电阻误差要分别看，不能混成一句“选低噪声运放”。
输入RC滤波、保护器件和源阻抗会影响偏置误差与稳定性。
布局时高阻节点要短、干净、远离开关节点，参考地和模拟电源要低噪声。

面试官真正想听什么

这类问题通常不是考一句标准答案，而是看你能不能把原理、工程约束、验证方法和风险连成一条完整链路。回答时建议先讲判断条件，再讲设计动作，最后补上如何验证。

回答时可以按这张表组织

误差项	怎么评估	容易忽略的点
输入失调	乘以前端闭环增益后看输出误差	只看典型值不看最大值和温漂
偏置电流	结合源阻抗计算压降误差	两输入端阻抗不匹配
噪声	按频带积分并区分电压/电流噪声	只看nV/√Hz单点指标
稳定性	看容性负载、反馈网络与相位裕度	输入滤波和ADC采样网络带来的动态负载

一个更像工程师的参考回答

我做精密运放前端时，会先把输入范围、共模、源阻抗、有效带宽和允许总误差列出来。器件选择不只看低噪声，还要看失调、温漂、偏置电流、轨到轨能力和GBW。然后把主要误差折算到输入端或输出端，判断哪一项占主导。比如高源阻抗传感器，偏置电流可能比失调更关键；低频小信号则要特别注意1/f噪声。PCB上我会把高阻输入和反馈环路做短，远离DC-DC和高速数字线，参考地保持干净。如果后面直接接ADC，还要评估ADC采样电容对运放稳定性的影响，必要时用隔离电阻或RC网络。
