比较器电路怎么设计？滞回比较器、阈值、输出怎么选？硬件面试-凡亿面试

一句话答案

比较器比较两个输入电压，输出数字高低电平，开环工作（不像运放有负反馈）；常用 LM393（开漏输出，需上拉）、LM311（TTL输出）；滞回比较器加正反馈产生两个阈值（Vth+和 Vth-），防止噪声抖动；阈值 Vth+ = Vref×R1/(R1+Rf)+Voh×Rf/(R1+Rf)，Vth- 类似用 Vol；输出要上拉电阻（开漏型）。

本文概述

比较器是模拟-数字接口，面试常考：和运放区别、滞回、阈值计算、输出。回答要给公式和对比。

核心要点

比较器开环工作，输出饱和（高/低），不需要频率补偿（和运放不同）
LM393 开漏输出，必须上拉电阻（1~10kΩ），可做线与
滞回比较器（施密特触发器）：正反馈产生双阈值，防噪声抖动
上门限 Vth+ = (R1×Vref + Rf×Voh)/(R1+Rf)，下门限 Vth- = (R1×Vref + Rf×Vol)/(R1+Rf)
回差 ΔV = Vth+ - Vth- = Rf×(Voh-Vol)/(R1+Rf)，Rf 越大回差越大

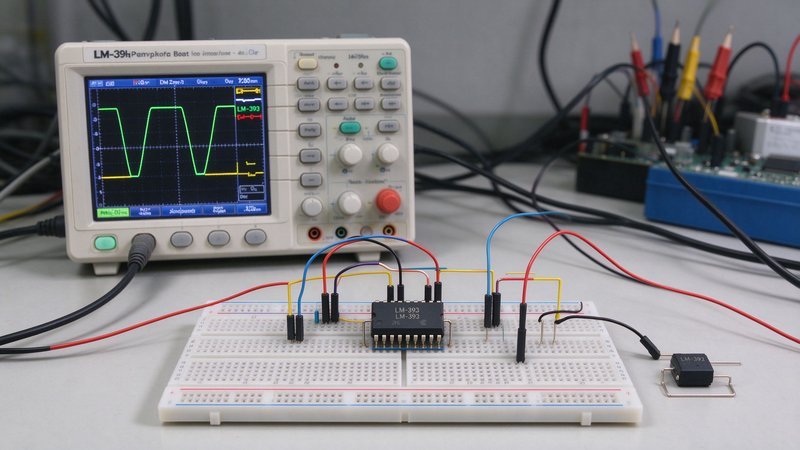

比较器电路面包板，示波器显示输入输出波形，滞回比较器阈值，LM393

面试官：比较器和运放什么区别？滞回比较器阈值怎么算？

面试官考察点

比较器基础题。面试官看你是否理解开环和正反馈。重点听：滞回、阈值、开漏上拉。

回答思路

讲比较器原理，和运放区别，滞回比较器阈值计算，输出方式。

参考回答

比较器原理。

比较器比较同相端（V+）和反相端（V-）电压；
V+ > V- 时输出高电平，V+ < V- 时输出低电平；
开环工作（没有负反馈），输出饱和到电源轨；
响应速度快（ns 级），专门为开关应用优化。

比较器 vs 运放。

项目	比较器	运放
工作方式	开环（开关）	负反馈（线性）
输出	数字高低（饱和）	连续模拟
频率补偿	不需要（快）	需要（防自激）
响应速度	快（ns）	慢（受压摆率限制）
输出类型	开漏/推挽/TTL	推挽（线性）
能否互换	比较器不能当运放	运放可当比较器（慢）

为什么不能用运放当比较器？

运放有频率补偿，输出翻转慢（μs 级）；
运放输入级在开环时可能出现相位反转（某些型号）；
运放输出饱和后恢复慢；
低速场合可以凑合，但正式设计用专用比较器。

滞回比较器（施密特触发器）。

简单比较器在阈值附近时，噪声会导致输出频繁翻转（抖动）；
加正反馈（输出通过 Rf 接同相端）产生两个阈值；
输入上升时超过 Vth+ 才翻转，下降时低于 Vth- 才翻转；
回差 ΔV = Vth+ - Vth-，大于噪声幅度就不会抖动。

反相输入滞回比较器（Vref 接同相端通过 R1，输出通过 Rf 接同相端）：
Vth+ = (R1×Vref + Rf×Voh) / (R1+Rf)
Vth- = (R1×Vref + Rf×Vol) / (R1+Rf)
ΔV = Rf×(Voh-Vol) / (R1+Rf)
Voh≈Vcc, Vol≈0V（单电源推挽输出）

阈值设计步骤。

确定中心阈值 Vref（如 2.5V）；
确定回差 ΔV（如 0.5V，大于噪声幅度）；
选 R1（如 10kΩ）；
算 Rf = ΔV×(R1+Rf)/(Voh-Vol) → Rf = ΔV×R1/(Voh-Vol-ΔV)；
Vth+ = Vref + ΔV/2，Vth- = Vref - ΔV/2（对称时）。

输出方式。

开漏输出（LM393/LM339）：输出管只有 N 沟道，必须上拉电阻到 Vcc（1~10kΩ）；可以线与（多个比较器输出并联）；上拉电压可以和电源不同（电平转换）；
推挽输出（LM311/TLV3201）：不需要上拉，输出直接到 Vcc/GND；速度快；
TTL 兼容（LM311）：输出电平兼容 TTL（<0.4V 低，>2.4V 高），可直接接数字电路。
