晶振设计核心是负载电容 CL 匹配:CL = (C1×C2)/(C1+C2) + Cstray,通常选 CL=20pF 的晶振,C1=C2≈2×CL;晶振要靠近 MCU、包地、走线短,否则不起振或频率偏。
本文概述
晶振是硬件/射频都考的题,面试常考:负载电容怎么算、为什么不起振、晶振 Layout。回答要现场算电容值并讲清 Layout。
核心要点
晶振负载电容 CL:晶振规格书给的(如 20pF),外接 C1/C2 满足 CL 公式
CL = (C1×C2)/(C1+C2) + Cstray,Cstray 约 3~5pF(走线电容)
晶振要靠近 MCU(<5mm)、包地、走线短、不打过孔
不起振常见原因:负载电容不匹配、晶振坏、走线太长、负反馈不足
晶振外壳接地,防止辐射干扰

面试官考察点
这是必考题。面试官看你是否会算负载电容、是否理解 Layout。重点听:公式、C1=C2、Layout。
回答思路
现场算 C1/C2,讲 Layout,列不起振原因。
参考回答
计算公式。
晶振规格书给的 CL 是负载电容,外接两个电容 C1、C2(从晶振两脚到地),关系:
CL = (C1 × C2) / (C1 + C2) + Cstray
Cstray 是走线和引脚寄生电容,通常 3~5pF。
计算。取 C1=C2=C(对称设计):
20pF = (C × C)/(C + C) + 4pF
20 = C/2 + 4
C = 32pF
选标准值 33pF(0402)。
| 参数 | 本例 |
|---|---|
| 晶振频率 | 24MHz |
| 负载电容 CL | 20pF |
| 寄生 Cstray | 约 4pF |
| 外接 C1=C2 | 33pF |
Layout 要点。

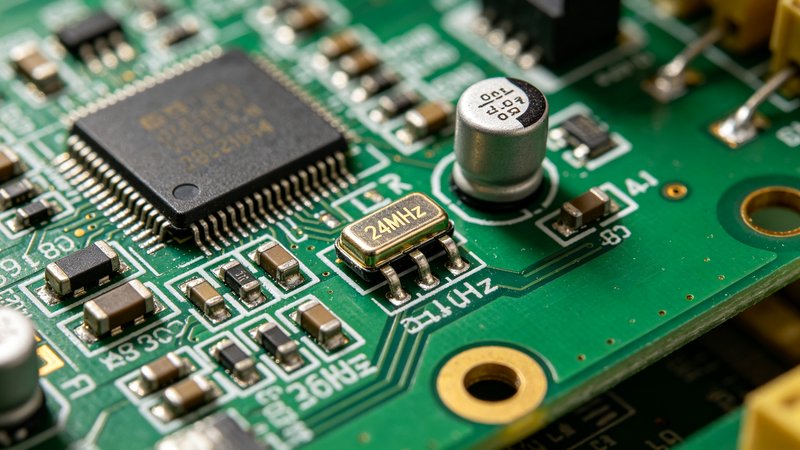

晶振靠近 MCU:<5mm,走线短;
包地:晶振下方和两侧用地包,地过孔围栏;
不打过孔:晶振走线尽量表层,不换层;
下方不走其他线:晶振下方不走高速信号,避免干扰;
外壳接地:晶振金属壳接 GND,屏蔽辐射。
不起振排查。
示波器量晶振两脚有没有波形(注意示波器探头电容会影响,用 10x);
负载电容不对:太大起振慢,太小不起振;
晶振坏:换一个试试;
MCU 内部负载电容配置错(有些 MCU 可选 CL);
走线太长或过孔多,寄生参数不对。
有源 vs 无源晶振。
| 类型 | 优点 | 缺点 |
|---|---|---|
| 无源晶振 | 便宜、体积小 | 要算电容、可能不起振 |
| 有源晶振 | 上电就起振、波形好 | 贵、要供电 |
