射频S参数怎么理解？S11/S21/S12/S22含义与应用场景
本文概述
S参数是射频微波领域最基础也最重要的网络参数，是描述射频器件和电路特性的标准语言。本文从面试角度系统梳理S参数的物理意义，包括S11（输入回波损耗/反射系数）、S21（正向传输系数/增益）、S12（反向隔离）、S22（输出回波损耗）四个参数的含义、计算关系、典型数值范围、测量方法，以及S参数在匹配评估、增益测量、稳定性分析、级联计算等场景的应用。
核心要点速览
S参数用入射波和反射波的比值来描述二端口网络，适合射频高频场景
S11表示输入端口的反射大小，越小越好，一般用dB表示（负值，绝对值越大匹配越好）
S21表示正向传输增益或插入损耗，放大器S21为正增益，无源器件为负（插入损耗）
S12是反向隔离，反映网络的双向性，理想单向放大器S12为0
S22是输出端口的回波损耗，和S11对称，反映输出端匹配情况
面试真题
面试官问：请解释一下S11、S21、S12、S22各是什么意思？S参数怎么测量？S11和驻波比、回波损耗是什么关系？给你一个LNA的S参数曲线，你怎么判断它的性能好坏？
面试官考察点
S参数是射频工程师的基本功，面试几乎必问。面试官关注的是：第一，你是否真正理解S参数的物理意义，而不只是记住了定义；第二，能不能把S参数和实际电路设计联系起来，比如用S11判断匹配好坏、用S21看增益和带宽；第三，是否了解S参数的测量方法和校准知识；第四，能否通过S参数计算其他量（如稳定性、噪声系数等）。
回答思路
S参数的四个参数
S11：输入反射系数。输出接匹配负载时，输入端口反射波和入射波的比值。反映输入端匹配好坏。
S21：正向传输系数。输出接匹配负载时，输出波和输入波的比值。反映增益或插入损耗。
S12：反向传输系数。输入接匹配负载时，输入输出的反向传输比。反映隔离度或反向泄露。
S22：输出反射系数。输入接匹配负载时，输出端口的反射情况。反映输出端匹配好坏。
为什么射频用S参数
高频下电压电流难以直接测量
Z/Y参数要求端口开路/短路，高频下很难实现理想的开路和短路
S参数用50欧姆（或75欧姆）匹配负载做终端，容易实现
用入射波反射波描述，物理意义直观
可以方便地转换为其他参数（Z/Y/ABCD）
级联计算方便（矩阵相乘）
S参数关键指标解读
| 参数 | 含义 | 典型好的数值 | 差的数值 | 设计目标 |
|---|---|---|---|---|
| S11（dB） | 输入回波损耗 | 小于 -15dB | 大于 -6dB | 越小越好（绝对值越大） |
| S22（dB） | 输出回波损耗 | 小于 -15dB | 大于 -6dB | 越小越好（绝对值越大） |
| S21（dB） | 正向增益（放大器） | 按设计要求，越高越好 | 增益不够或平坦度差 | 增益够且带内平坦 |
| S21（dB） | 插入损耗（无源） | 小于 -1dB（越低越好） | 大于 -3dB | 插入损耗越小越好 |
| S12（dB） | 反向隔离 | 小于 -30dB | 大于 -15dB | 越小越好（隔离度高） |
面试加分点
S11为-10dB对应的回波损耗是10dB，意味着约10%的功率被反射回来，VSWR约为1.92；S11为-20dB时，反射功率约1%，VSWR约1.22。这些常见数值能随口说出来，说明你很熟悉。
S参数的测量与校准
测量仪器

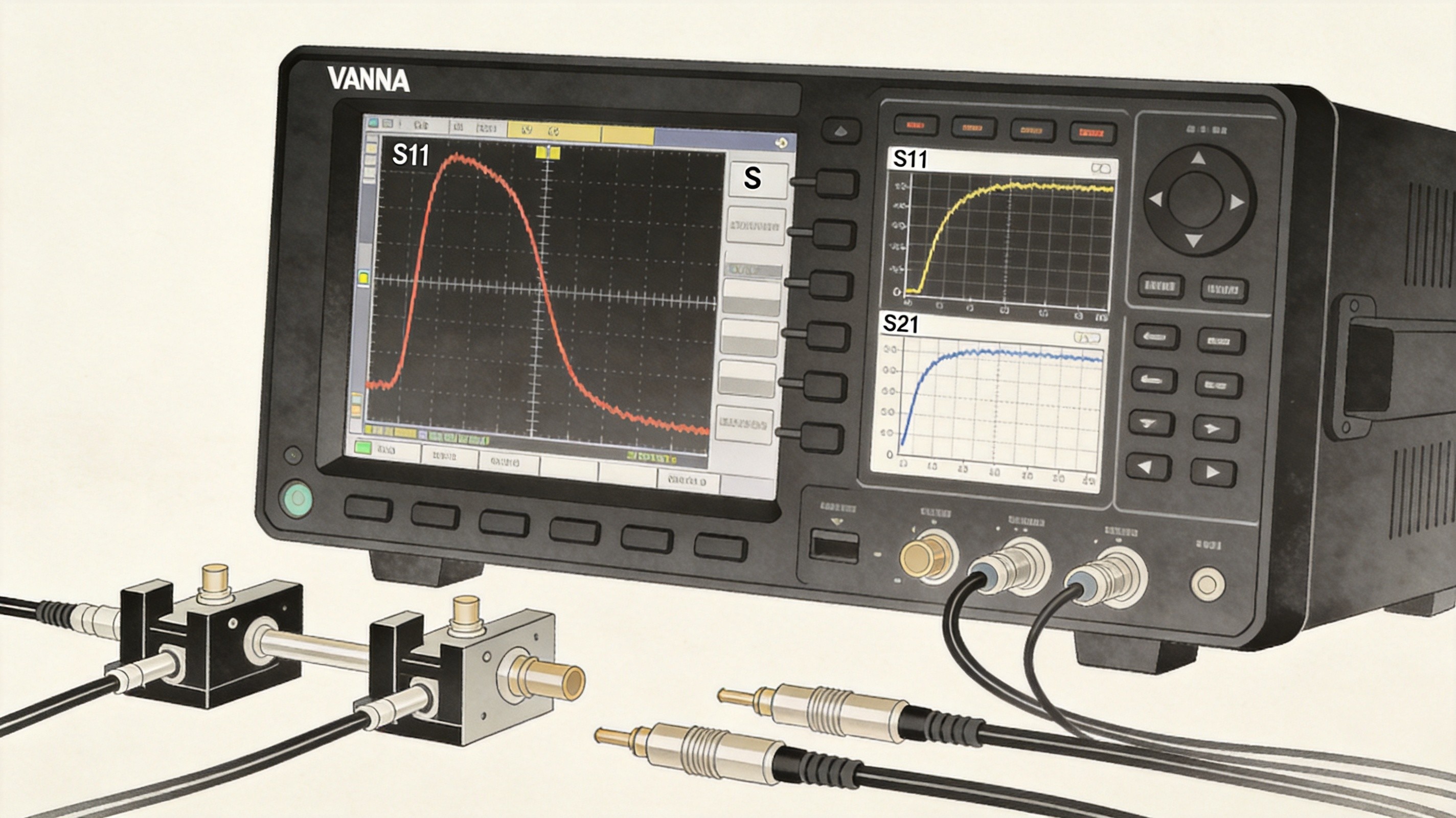

用矢量网络分析仪（VNA）测量S参数。VNA可以同时测量幅度和相位，得到完整的复数S参数。标量网络分析仪只能测幅度，不能测相位。
校准的重要性
测量前必须校准，去除电缆、接头等测试夹具的影响。常用校准方法有SOLT（短路-开路-负载-直通）、TRL（直通-反射-延迟线）等。校准件的精度直接影响测量结果的准确性。
去嵌入（De-embedding）
如果被测件有一段传输线（如微带线）或测试夹具，需要通过去嵌入的方法把这部分影响去掉，得到真实的器件S参数。常用于PCB上芯片S参数的测量。
S参数的典型应用场景
阻抗匹配评估
通过S11/S22判断输入输出端口的匹配情况，在Smith圆图上直观显示匹配点位置，指导匹配网络优化。一般要求S11小于-10dB或-15dB作为匹配良好的标准。
增益/损耗测量
S21直接反映二端口网络的传输特性，放大器看增益和带宽，滤波器看带内插入损耗和带外抑制，无源器件看插入损耗。
稳定性分析
通过S参数计算K因子、B1因子判断放大器是否绝对稳定，画输入输出稳定圆找出不稳定区域，指导稳定性设计。
系统级联分析
多个二端口网络级联时，S参数可以通过矩阵运算快速得到整体网络的S参数，方便系统设计和预算分析。
追问（3-5个）
1. 什么是S参数文件？s2p文件格式是什么样的？
S参数文件是存储S参数数据的文本文件，常用格式是Touchstone格式，后缀名.s2p（二端口）。文件里包含频率点和每个频率对应的四个S参数的实部虚部或幅度相位。可以用仿真软件导入，也可以用VNA导出。文件开头有说明行，指定数据格式、阻抗等。
2. 为什么S参数通常是50欧姆系统？
50欧姆是射频领域的标准特性阻抗，是综合考虑了同轴线的功率容量、衰减和物理尺寸的折中。75欧姆常用于有线电视和通信系统，损耗更小但功率容量低。选择50欧姆作为标准后，所有射频仪器、器件、连接器都按这个标准设计，方便互联和测量。
3. S21和功率增益有什么关系？
S21的平方（功率比）就是传输功率增益，也叫传感器功率增益（Transducer Power Gain），定义为负载得到的功率和信号源资用功率的比值，这个比值是在源和负载都匹配的条件下定义的。如果源端或负载端不匹配，实际的工作增益会和S21不同。S21是小信号参数，只在线性区适用。
4. 无源网络的S参数有什么性质？
无源无耗网络的S参数是幺正矩阵（S矩阵的共轭转置乘以S矩阵等于单位矩阵），能量守恒。无源有耗网络的S参数幅度都不大于1（即dB值小于等于0），因为无源器件不可能有增益。互易网络（如普通无源器件）的S12等于S21，即对称。非互易器件（如隔离器、环形器）则不满足。
失分表达
这些说法容易扣分
"S11越大越好" —— S11的dB值是负数，绝对值越大反射越小匹配越好，直接说"越大"容易混淆。
"放大器的S21就是它的增益" —— 要强调是小信号下、端口匹配时的增益，大信号下不适用。
"所有无源器件的S12都等于S21" —— 只有互易无源网络才成立，隔离器等非互易器件不成立。
