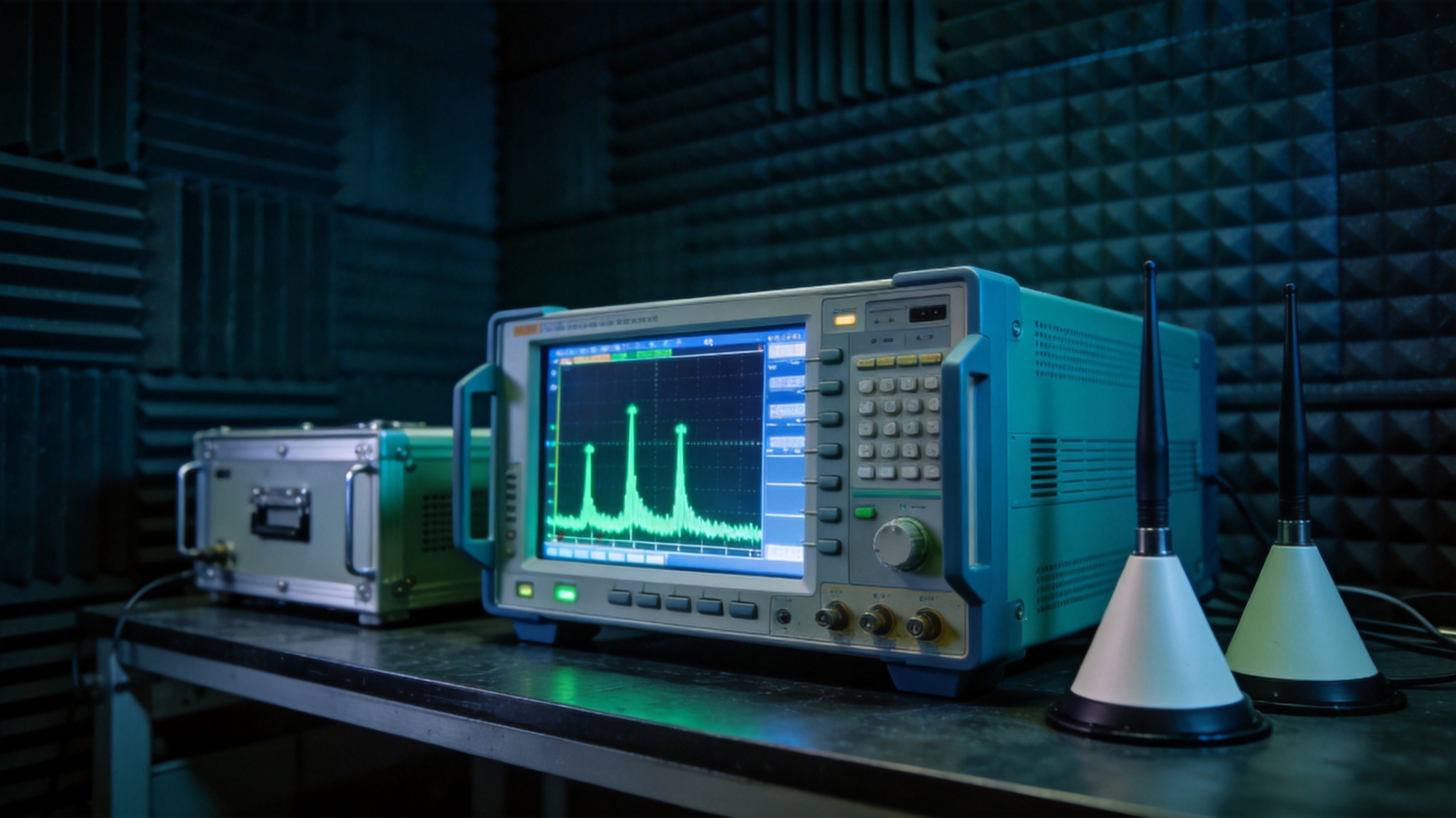

EMC暗室辐射发射测试与频谱分析图

辐射发射RE测试不过怎么定位与整改?EMC工程师面试RE超标排查思路

分类:EMC电磁兼容经验级别:中级难度:中等偏难题型:排查整改题

本文概述

辐射发射测试是EMC认证中最容易出问题的项目之一,超标后的定位和整改能力是EMC工程师的核心技能。本文从面试角度系统梳理RE测试的完整排查思路,包括测试方法概述、超标频点分析、近场探头定位干扰源的方法、辐射耦合路径判断、接地/屏蔽/滤波三板斧整改策略、不同频段(30MHz-1GHz/1GHz以上)的整改差异,以及时钟电路、电源电路、接口电路等常见辐射源的针对性整改方案。

核心要点速览

  • RE测试频段通常30MHz到6GHz(按标准不同),分垂直和水平两种极化方向

  • 定位干扰源的核心工具是近场探头,分磁场探头和电场探头,逐步缩小范围

  • 辐射三要素:干扰源、耦合路径、敏感设备,整改从这三方面入手

  • 常用整改手段:滤波(抑制干扰源)、接地(提供回流路径)、屏蔽(切断路径)

  • 300MHz以上多是电缆辐射,30-300MHz多是PCB走线和器件辐射

面试真题

面试官问:你们产品做辐射发射测试超标了,你会怎么排查和整改?请描述你的思路和步骤。如果超标频点在150MHz左右,你首先会怀疑哪里?你遇到过最难的RE整改案例是什么,怎么解决的?

面试官考察点

这道题考察的是EMC工程师的实战能力。RE整改没有标准答案,关键看思路是否清晰、方法是否专业、有没有实际经验。面试官关注:第一,是否有系统的排查思路,不是瞎试;第二,是否掌握近场探头等工具的使用;第三,能否根据频点大致判断干扰源类型;第四,是否理解接地滤波屏蔽的原理和适用场景;第五,有没有真实的整改案例和结果数据。

回答思路

RE超标排查五步法

从测试数据到定位问题再到方案验证,系统排查比盲目试错效率高很多

第一步:数据分析 第二步:初步定位 第三步:精确定位 第四步:方案验证 第五步:固化方案

1. 测试数据分析

先看超标频点的分布特征:是单个尖峰还是宽带噪声?集中在哪个频段?垂直还是水平极化严重?和哪些已知频率有谐波关系?比如150MHz可能是25MHz时钟的6次谐波,也可能是开关电源的谐波。先把所有可疑频率列出来,和板上已知频率做对比分析。

2. 初步定位干扰源

用频谱仪加近场探头在机箱外扫描,确定辐射主要从哪个方向出来,是从壳体缝隙还是从接口电缆出来。然后打开机箱,探头扫PCB各个区域,找到辐射最强的区域。注意探头离板子高度要一致,才能对比强弱。

3. 精确定位

缩小范围后,用近场探头沿走线扫描,找到具体是哪条线、哪个器件在辐射。可以尝试断开某些电路或改变工作状态,看超标点是否变化,来确认干扰源。比如让MCU进入待机模式、拔掉某些排线、屏蔽某些区域,观察频谱变化。

4. 制定整改方案并验证

定位到具体干扰源和路径后,根据情况选择接地、滤波、屏蔽等手段,先在实验室搭焊验证效果,确定有效后再画到正式板上或固化到结构中。每次只改一个变量,便于评估效果。

常见超标频段与对应干扰源

频段范围常见干扰源整改方向
30-100MHz开关电源基波及低次谐波、低频时钟、晶体振荡电源输入加EMI滤波、晶振包地屏蔽、缩短走线
100-300MHz时钟谐波、SDRAM/DDR信号、高速数字信号端接匹配、串扰抑制、完整参考平面、减小环路
300MHz-1GHz电缆共模辐射、高速接口、高频晶振谐波接口加共模电感、电缆屏蔽接地、磁环滤波
1GHz以上高速串行接口(USB/HDMI/PCIe)、射频电路、微波辐射差分对阻抗控制、等长控制、连接器屏蔽、3D结构屏蔽

整改三板斧详解

滤波

在干扰源头抑制噪声能量,从根源减小辐射强度。

  • 电源端:X电容、Y电容、共模电感组成EMI滤波器

  • 信号端:串联电阻、RC滤波、铁氧体磁珠

  • 接口端:共模电感、ESD器件带滤波功能

  • 注意:滤波器件的接地和布局很重要

接地

为信号提供完整的低阻抗回流路径,减小辐射环路面积。

  • 保证高速信号下方有完整参考地平面

  • 分割地平面之间用桥接电容或磁珠连接

  • 接口地与机壳地低阻抗连接(Y电容或直接连接)

  • 接地过孔密度足够,减少地平面阻抗

屏蔽

用金属壳体阻挡电磁波传播,切断辐射耦合路径。

  • 机箱缝隙加导电泡棉或导电橡胶

  • 开孔直径要远小于最低关注频率的波长

  • 电缆出口处加滤波连接器或馈通滤波器

  • 屏蔽体必须良好接地才有效

布局优化

从PCB设计源头减小辐射,成本最低效果最好。

  • 高速电路远离接口和板边放置

  • 时钟走内层并上下包地

  • 减小信号回流环路面积

  • 差分对内层走线并保证阻抗连续

追问(3-5个)

1. 近场探头中的电场探头和磁场探头有什么区别?怎么用?

电场探头主要检测电场强度,对电压变化敏感,适合找高电压高阻抗的辐射源,比如开路的走线末端、引脚。磁场探头检测磁场强度,对电流变化敏感,适合找电流环路的辐射,比如信号环路、电源环路。实际排查时两个配合用:先用磁场探头找大电流环路,再用电场探头找具体辐射点。

2. 为什么屏蔽体接地才能起屏蔽作用?不接地不行吗?

电场屏蔽需要接地才能把感应的电荷导走,否则屏蔽体上的感应电荷会在另一侧产生电场,起不到屏蔽作用。磁场屏蔽(低频)主要靠高导磁材料分流磁通,不一定需要接地。实际电磁屏蔽中两者都有,所以通常都要求屏蔽体良好接地。对于高频辐射,屏蔽体即使不接地,只要是良导体也能通过反射衰减部分电磁波,但效果不如接地好。

3. 开关电源的辐射主要从哪里出来?怎么整改?

开关电源的辐射主要来自三个方面:一是开关管和二极管的快速电压电流变化产生的高频噪声,通过电源走线和散热片辐射;二是变压器的漏感和绕组间电容耦合产生的共模噪声;三是输入输出电缆传导出去的共模电流产生辐射。整改方向包括:MOS管和二极管加RC吸收或钳位、变压器屏蔽层、输入输出加EMI滤波、功率回路减小环路面积、散热片接地等。

4. 你遇到过最难的RE整改是什么情况?

这是面试中常见的追问,最好准备一个真实案例。可以讲清楚背景(什么产品、哪个频点超标多少)、排查过程(用了什么方法、遇到什么困难)、解决方案(做了哪些改动)、最终结果(余量多少)。重点体现分析问题的思路和解决问题的能力,而不是简单罗列做了什么。

失分表达

这些说法容易扣分

"超标了就在电源入口加个滤波模块,肯定能过" —— 太盲目,要先定位问题再针对性整改。

"屏蔽就是用金属壳子包起来" —— 屏蔽设计有很多细节(接缝、开孔、接地、电缆穿出),处理不好等于白屏蔽。

"接地越多越好,到处打地过孔" —— 过多过孔会破坏参考平面完整性,密度合理即可。

准备动作

面试前准备清单

1.熟悉常见EMC标准(如GB/T 17626、CISPR 32/25等)的RE测试要求
2.准备1-2个完整的RE整改案例,按背景-问题-分析-方案-结果组织
3.了解近场探头、频谱仪等测试工具的使用方法
4.熟悉接地/滤波/屏蔽三种整改手段的原理和适用场景
5.掌握不同频段(30M/100M/300M/1G)常见辐射源类型

核心关键词

辐射发射测试、RE超标整改、近场探头、干扰源定位、EMC三板斧、接地滤波屏蔽、共模辐射、差模辐射、暗室测试、EMC整改案例
