射频PCB中微带线和带状线有什么区别？射频工程师面试详解-凡亿面试

分类：射频电路经验级别：1-3年难度：中级题型：原理对比+选型应用

本文概述：微带线和带状线是射频PCB设计中最常用的两种传输线结构。微带线在表层，只有一面有参考地，电磁场一部分在介质中、一部分在空气中，适合接器件和调试，但屏蔽效果差、辐射大。带状线在内层，上下都有参考地，电磁场完全被限制在介质中，屏蔽好、辐射小，但加工要求高、不方便调试。射频设计中根据频率、功率、屏蔽要求和加工成本来选择，通常高频段和对隔离要求高的线路用带状线，接口和功放输出端用微带线。

核心要点速览

微带线：表层走线，一面参考地，场在介质和空气中，易加工易调试
带状线：内层走线，上下参考地，场全在介质中，屏蔽好辐射小
阻抗计算：两者都和线宽、介质厚度、介电常数有关，但公式不同
损耗特性：微带线介质损耗小但有辐射损耗，带状线导体损耗小但介质损耗大
选型原则：表层互连和调试用微带线，内层长距离和高隔离用带状线

面试题

射频PCB设计中，微带线和带状线有什么区别？你做设计的时候怎么选择？

面试官考察点

这道题考察的是你对射频传输线基础的理解深度。很多射频新手只知道微带线和带状线名字不同，但说不清楚具体区别和选型依据。面试官通过这道题可以判断你有没有实际做过射频PCB，还是只停留在理论层面。能讲出损耗差异、屏蔽差异、加工差异和实际选型考虑的，基本可以给到中上分数。

回答思路

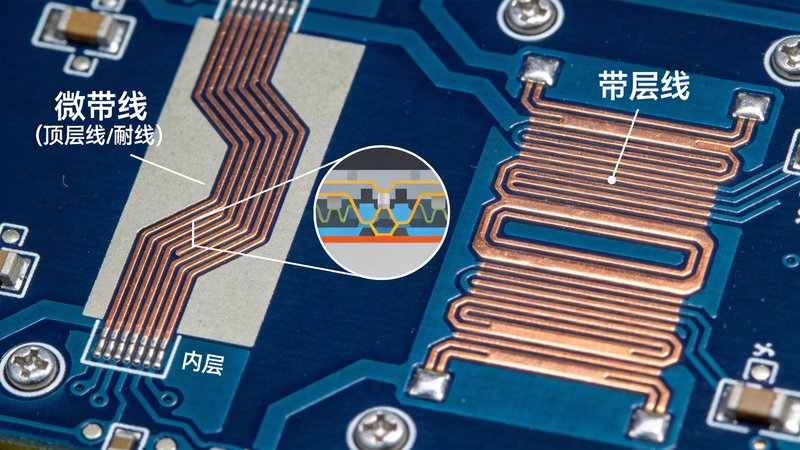

微带线（Microstrip Line）

结构：走线在PCB表层（顶层或底层），下方有一层参考地平面，上方是空气。

电磁场分布：一部分电磁场在介质板材中，一部分在上方空气中。因为空气的介电常数约等于1，所以等效介电常数在1和板材Dk之间。

优点：加工简单、容易测量和调试、方便接元器件、散热条件好。

缺点：上方没有屏蔽，容易产生辐射，也容易受外界干扰，隔离度不如带状线。

带状线（Stripline）

结构：走线在PCB内层，上下都有参考地平面，走线完全埋在介质中。

电磁场分布：电磁场完全被限制在上下两层地平面之间的介质中，不会向外辐射。

优点：屏蔽效果好、辐射小、信号完整性好、线间隔离度高，适合做长距离的高速或射频信号传输。

缺点：加工要求高（层压时介质厚度控制精度影响阻抗）、不便于测量和调试、必须通过过孔连接到表层元器件。

多维度详细对比

对比维度	微带线	带状线
结构位置	表层，一面参考地	内层，上下两面参考地
电磁场分布	介质+空气，等效Dk较低	完全在介质中，Dk等于板材Dk
阻抗计算	与W/H/Dk有关，用Wadell公式	与W/B/Dk有关（B为两地间距）
相同线宽下阻抗	阻抗更高（因为等效Dk低）	阻抗更低（因为完全在介质中）
导体损耗	相对较大，电流集中在底面	相对较小，电流分布在上下两面
介质损耗	较小，部分场在空气中	较大，场全部在介质中
辐射损耗	有辐射，频率越高越明显	几乎无辐射，完全屏蔽
屏蔽效果	一般，只有底屏蔽	很好，上下全屏蔽
加工难度	低，容易控制阻抗	高，受层压精度影响大
调试方便度	方便，探针可直接接触	不方便，必须通过测试过孔
适用频率	从低频到毫米波都可用	中高频段优势更明显

选型应用

实际项目中怎么选

优先用微带线的场景：

射频功放输出端、低噪放输入端，方便和芯片引脚直接连接
需要经常调试、匹配电路可能要反复修改的部分
功率较大的射频路径，微带线散热更好
对成本敏感的产品，减少层数降低成本
天线馈电部分，很多天线本身就是微带结构

优先用带状线的场景：

长距离传输射频信号的路径，比如从主板到天线板的连接
对隔离度要求高的地方，比如接收通道和发射通道之间
多层板中的关键射频信号，用带状线可以避免被其他层的信号干扰
高频段（比如几十GHz），微带线的辐射损耗会变得很大
EMC要求严格的产品，减少射频信号对外辐射

经验建议：很多射频板的设计是混合使用的——关键芯片和匹配电路在顶层用微带线方便调试，长距离互联走内层带状线保证屏蔽。两种传输线之间通过过孔连接，过孔处要做阻抗控制和回流路径设计，避免过孔带来的阻抗不连续。

面试官追问

追问1：为什么微带线的特性阻抗比带状线高？

相同线宽和介质厚度的情况下，微带线的特性阻抗确实比带状线高。原因是微带线的电磁场有一部分在空气中，空气的介电常数是1，比介质材料低（比如FR4约4.2），等效介电常数更低。特性阻抗和介电常数的平方根成反比，Dk越低阻抗越高。带状线的场全部在介质中，等效Dk就是板材本身的Dk，所以阻抗更低一些。举个例子，同样0.2mm线宽、0.2mm介质厚度、Dk=4.2的条件下，微带线大概50欧姆，带状线可能只有30多欧姆。

追问2：什么是接地共面波导？和微带线比有什么特点？

接地共面波导（GCPW）是在微带线的基础上，走线两侧也加了接地铜皮，通过密集的接地过孔和下层地连接。GCPW的电磁场主要集中在走线和两侧地之间，特性阻抗由线宽和缝隙宽度共同决定。相比微带线，GCPW的优势是隔离度更好、辐射更小，而且在毫米波频段损耗更低。缺点是占用空间更大，两侧的接地过孔会影响布线密度。高频段（比如毫米波）的设计中，GCPW用得越来越多。

追问3：带状线的阻抗控制为什么更难？

带状线的阻抗和上下两层地之间的介质厚度直接相关，而内层的介质厚度受层压工艺影响比较大。多层板层压的时候，半固化片的流胶量、压合温度压力都会影响最终的介质厚度，厚度偏差直接影响阻抗精度。微带线的表层介质厚度是芯板的厚度，相对更稳定一些。另外带状线的铜箔是内层的，蚀刻侧蚀和表面粗糙度也和表层不一样。所以做阻抗控制的射频板，一定要和PCB厂提前沟通叠层结构，确认阻抗公差。

追问4：过孔从微带线转到带状线，需要注意什么？

微带线转带状线需要经过孔，过孔是阻抗不连续点，设计不好会引入反射和损耗。注意几点：第一，过孔的尺寸要合适，孔径和反焊盘大小要匹配目标阻抗，必要时通过仿真优化；第二，过孔周围要加接地过孔，提供回流路径，接地过孔离信号过孔越近越好；第三，过孔残桩（Stub）要尽量短，高频时背钻处理，避免残桩引起的谐振；第四，如果对性能要求高，最好用三维电磁仿真验证过孔的S参数。
