📖 本文概述
电源地和数字地单点接地位置选择是硬件工程师面试高频题。本文从电流回路分析、接地点坐标选取、干扰耦合规避、布局实现方式和实测验证五个维度展开，帮助面试者给出系统化的回答。
🔑 核心要点速览
分析电源电流回路和数字信号回流路径的交汇区域
将接地点选在电源入口或负载集中区域附近
保证接地点到各功能模块的地线回路面积最小
避免接地点靠近高速信号走线或敏感模拟区域
通过实测地平面噪声分布验证接地点合理性
面试题
电源地和数字地的单点接地位置应该怎么选？选错了会有什么后果？
面试官真正想考什么
01回路思维
是否会分析电流从哪来、回到哪去，而不是只看连接关系
02干扰意识
是否理解电源开关噪声和数字信号噪声的耦合路径
03验证能力
是否有实测手段确认接地方案的有效性
回答思路
第一步：分析电流回路交汇区域
先画出电源电流从输入到各负载的回路路径，再画出数字信号（如MCU、存储器）的回流路径。两条路径在PCB地平面上的交汇区域就是候选接地点。选接地点的核心原则是让电源大电流回路和数字信号回流回路尽量不重叠，或者在交汇点处的公共阻抗足够低。
第二步：选在电源入口或负载集中区
对于板级单点接地，通常将接地点选在电源模块的功率地输出端附近，或者数字负载最集中的区域下方。这样做的目的是让电源回流路径最短，减少电源地平面上的压降对数字信号参考电位的影响。如果是多层板，内层完整地平面可以作为公共参考，此时单点接地更多体现在分区布局上。
第三步：控制回路面积最小化
接地点到各功能模块的地回路面积要尽量小。回路面积越大，对外辐射和接受干扰的天线效应越明显。实操中可以通过增加接地过孔阵列、缩短地走线长度、保持完整地参考平面等方式来压缩回路面积。
第四步：远离敏感区域
接地点不能选在高速差分信号过孔附近、ADC参考地引脚附近或射频电路的接地区域。电源开关管的瞬态电流如果流经这些区域的地平面，会产生共模噪声，耦合到敏感信号上。建议在接地点和敏感区域之间留出至少3倍信号波长的地隔离间距，或在两者之间加接地屏蔽过孔。
第五步：实测验证

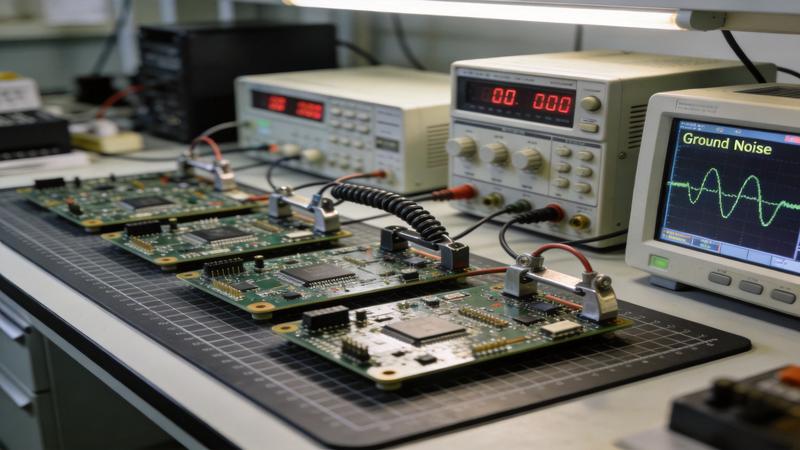

接地方案是否合理，最终要靠实测验证。方法包括：用近场探头扫描地平面的磁场分布，看接地回路是否如设计预期；测量关键芯片引脚处的地弹噪声（ground bounce），确认是否在容忍范围内；对比不同接地方案下的EMC测试数据（如辐射发射频谱），量化接地位置的优劣。
追问及应对
追问1：如果板子上既有模拟电路又有数字电路，接地策略怎么调整？
模拟地和数字地需要分开布线，最终在ADC芯片下方或电源入口处汇合。关键是让数字回流不经过模拟地区域。通常采用分割地平面配合单点桥接的方式，但要注意分割缝不能跨越高速信号走线。
追问2：多层板完整地平面还需要单点接地吗？
多层板如果有完整地平面做参考，通常不再严格做单点接地，而是通过布局分区来隔离不同功能的地回流。但电源功率地和信号地仍建议在入口附近通过低阻抗路径连接，避免大电流在信号地区域产生压降。
追问3：接地过孔数量和间距怎么确定？
接地过孔数量根据承载的回流频率和电流大小决定。高频信号的回流过孔间距建议小于信号波长的十分之一（在介质中）。对于电源回流，单个过孔的载流能力通常在1A左右（具体取决于孔径和铜厚），需要根据实际电流计算所需过孔数。
失分表达
❌ "电源地和数字地直接连在一起就行"
没有分析回流路径和噪声耦合，忽略了接地位置对EMC性能的影响。
❌ "随便选一个板边位置接地"
没有考虑回路面积最小化原则，可能导致辐射超标或信号质量下降。
核心关键词：单点接地、电流回路、公共阻抗耦合、地弹噪声、回路面积、接地过孔、EMC接地策略
