📖 本文概述
过孔载流能力评估是PCB布线面试常考题。本文从镀铜厚度、孔径、温升条件讲到过孔阵列设计，帮助面试者给出有工程深度的回答。
🔑 核心要点速览
过孔载流取决于孔径、镀铜厚度和允许温升
不能脱离工艺条件给固定载流数值
大电流路径需3-5个过孔并联，间距≥2倍孔径
过孔阵列排列方向要和电流方向一致
高温差场景需和板厂确认过孔可靠性等级
面试题
PCB设计中，怎样评估一个过孔的载流能力？什么情况下需要打过孔阵列？
面试官真正想考什么
考察候选人对过孔电流承载能力的理解是否只停留在"能打多少A"的经验数字，还是能从镀铜厚度、孔径、温升条件和可靠性冗余来系统评估。
回答思路
第一，过孔载流能力取决于孔径、孔壁镀铜厚度和允许温升三个核心参数，不能脱离条件给固定值

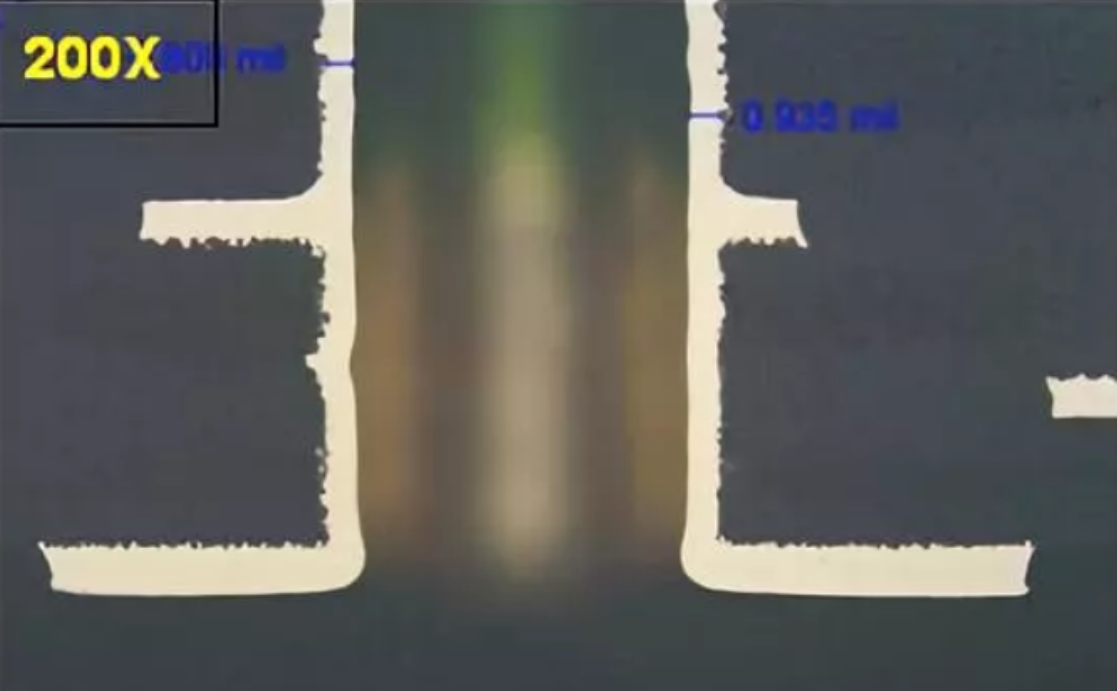

第二，常规工艺条件下（镀铜厚度约20-25μm，温升10°C参考），一个0.3mm孔径的过孔大约承载0.5-0.8A左右，但具体值需要参考IPC-2152或通过厂商工艺规格确认
第三，大电流路径上过孔不能只打一个，通常3-5个过孔并联使用，间距不小于2倍孔径（避免电镀液流通不畅导致局部镀铜偏薄）
第四，过孔阵列的排列方向要和电流方向一致，避免电流绕行增加额外阻抗
第五，可靠性方面要考虑反复热冲击对过孔镀层的影响，高温差场景需要和板厂确认过孔可靠性等级
面试官可能会追问
盲埋孔和通孔在载流能力上有什么区别？
过孔镀铜厚度不均匀对载流有什么影响？
大电流路径上除了过孔数量，还有哪些布线细节需要注意？
怎样验证过孔阵列在实际产品中的温升表现？
容易失分的回答
直接说"一个过孔过1A"不给适用条件，或者只回答"多打几个就行"不说间距和排列要求。
面试前的准备动作
复习IPC-2152中关于过孔载流的相关内容，准备一个自己项目中过孔设计的实际案例，能说出孔径、数量和排列方式的选择理由。
参考资料
IPC-2152 过孔载流标准
Saturn PCB Toolkit 过孔计算工具
核心关键词：过孔载流, 镀铜厚度, 过孔阵列, 温升, PCB布线可靠性
