同一块射频板，VNA每次测的S11为什么都不一样？
射频调试里有一种场景很折磨人。
同一块板，上午测S11谷底在−18dB；拔下来再装一次，变成−14dB；把线缆挪了一下，又跑到−20dB。
如果每次都拿这个结果去改匹配电容，基本会越调越乱。
因为你现在首先要回答的不是“板子为什么漂”，而是：到底是DUT在变，还是你的测试系统在变？
VNA真正做校准，是把Cables、Adapters、Fixtures的系统误差从结果里尽量去掉，并把Reference Plane移动到你希望测量DUT的位置。
所以校准完以后，这个测量系统有一个默认前提：从校准到正式测试之间，线缆和连接关系尽量不要再变。
如果校准标准接在测试线末端，那么测试线末端就是参考面。你后面又加了一个SMA转接头，却没有重新校准或做De-embed，这个转接头自然就被算进S11。
同理，Port Extension只能补偿明确的额外传输线延时或损耗，不能把所有不确定因素都自动消掉。

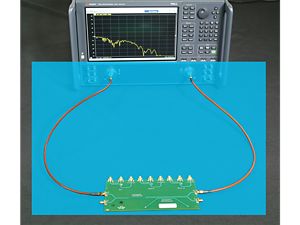

图1：校准前，测试电缆和连接器都属于VNA测量路径的一部分。
普通工程师很容易觉得：同一根50Ω线，只是弯了一下，怎么可能影响那么大？
但真实测试电缆并不是数学模型里的理想同轴。弯曲会让内部导体、介质和屏蔽结构发生微小机械变化，从而改变相位和反射特性。
Keysight在VNA不确定度资料里明确把Interconnecting Cable Stability列成随机误差来源，而且指出Cable Movement对Phase的影响往往比Magnitude更明显。
频率越高，同样一毫米的等效电长度变化对应的相位变化越大。到几GHz、十几GHz以后，一边拿着线晃、一边看Smith图，很容易把“手的动作”当成DUT变化。
图2：校准后参考面被移动到DUT端，系统用误差模型补偿前端互连。
SMA、2.92mm、2.4mm这些连接器的中心导体和外导体都参与阻抗连续性。
第一次手拧得很松，第二次拿扳手拧得很紧，接触位置、端面压力和重复性都可能不同。
这也是为什么正规的射频测试会用Torque Wrench，而不是凭手感“差不多紧了”。
另外还要检查Connector端面有没有脏污、划伤、中心针偏深偏浅。尤其测一个本来S11就很好的DUT时，连接器本身那一点点反射变化，会变得更加显眼。
我更建议先拿一个稳定的50Ω Load或者已知件接到测试线末端。
保存一条Reference Trace，然后拔插三次、重新拧紧三次，看曲线能不能基本重合。
接着保持连接不动，只把电缆按你平时操作的范围轻轻弯动。如果Trace明显移动，那你已经找到一个很大的不确定度来源。
Keysight甚至直接建议用这种方法评估Cable Reflection Stability：固定负载，比较线缆弯曲前后的S11变化。
如果测试系统自己都重复不了，就不要急着分析DUT那1～2dB的差异。

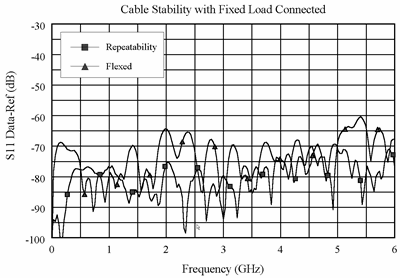

图3：固定负载比较电缆弯曲前后的S11变化，可用于判断Cable Reflection Stability。
校准以后固定Cable位置，最好让线缆自然放置，不要悬空拉着DUT。
同一接口统一用扭矩扳手；少用不必要的转接头；换了关键Adapter或Cable后，重新校准。
板子如果没有标准SMA，而是用U.FL、探针、焊接半刚线，Fixture更要保持一致，最好提前定义Reference Plane。
另外，校准也有时间和温度条件。高精度测量里，如果环境温度变化明显，或者仪器、线缆经历了较大移动，就应该重新检查Calibration。
射频测量最怕的是“结果看起来特别精确，但测试重复性根本没建立”。真正开始调匹配之前，先保证同一块板连续测三次，曲线至少是可重复的。
如果重新拧连接器、挪一下Cable，S11就发生明显变化，那么现在最优先要解决的不是天线、滤波器或匹配网络，而是Measurement Setup。
VNA显示到小数点后很多位，并不代表整个测试链路真的有那么高的可信度。
先把测试系统固定住，再判断板子；否则你调的可能一直是测试线。
