短路电流很大，保险丝为何不是瞬间断？
保险丝是热动作器件，不是超过额定电流就翻转的比较器
额定电流描述的是长期承载边界，不是瞬时跳闸点。保险丝要让熔体累积足够热量后才开路，动作时间取决于故障电流、脉冲持续时间、环境温度、散热和具体料号曲线。
电路短路后，电流已经远高于保险丝额定值，示波器上却仍能看到一段故障电流，甚至电源先进入限流，保险丝还没有断。若把额定电流当成比较器阈值，这个现象会显得反常。保险丝的本质是受热熔化，不是瞬时逻辑判断。
电流通过熔体产生焦耳热，热量一边累积、一边向端帽、焊盘和环境散走。只有熔体温度达到材料和结构对应的熔化条件，电路才真正被切开。电流越大，通常动作越快，但“快”仍要落到时间—电流曲线。
额定电流为什么不能当成动作阈值
额定电流通常用于说明器件在规定环境与降额条件下可长期承载的水平。正常工作电流略有超过，并不意味着熔体在同一时刻断开；反过来，环境温度升高、散热变差，也可能让同样工作电流更接近误熔边界。

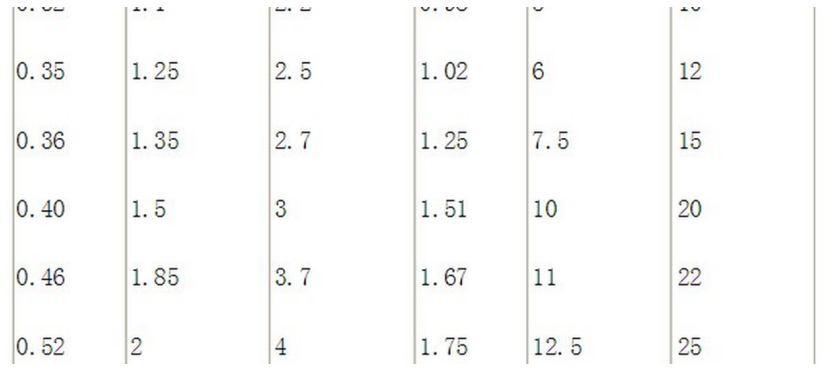

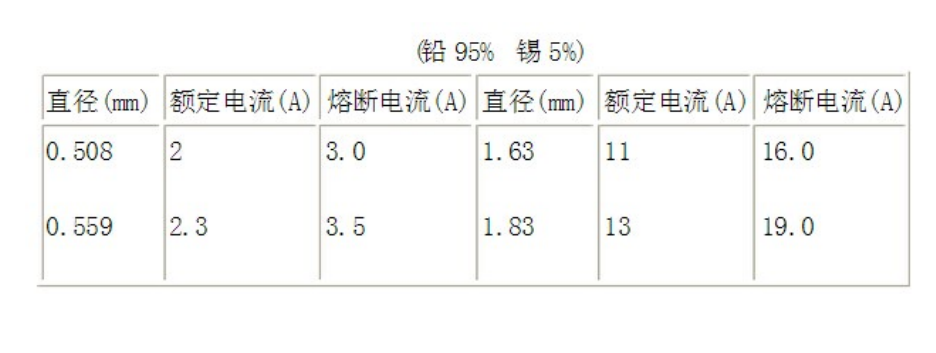

图 1 保险丝材料直径与额定、熔断电流的资料表
所以选型不能只写“系统2A，放一颗2A保险丝”。要同时看正常电流、温度降额、启动浪涌、允许故障持续时间和目标器件数据。同一个2A标记，不代表所有系列具有相同动作速度。
I²t把电流和时间放进了同一个问题

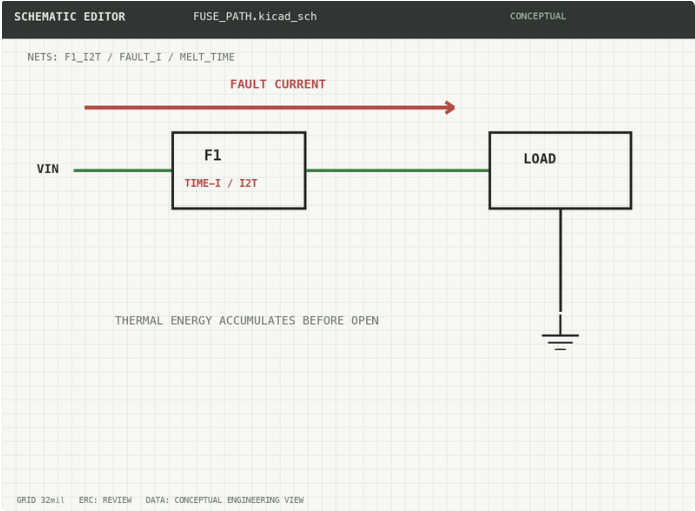

图 2 故障电流经F1后转化为熔体热量
在很短的故障窗口内，可以用电流平方与时间的累积量理解熔化能量：电流增大一倍，发热能力会显著增加；同样峰值若持续时间很短，可能不足以让熔体达到动作条件。实际器件还受电阻随温度变化与散热影响，最终以数据手册给出的I²t和曲线为准。
这也解释了为什么慢熔保险丝能承受电机、灯丝或大电容上电的短时浪涌，却仍能对持续过载提供保护。它不是“反应迟钝”，而是在设计上允许一部分短脉冲能量通过。
时间—电流曲线应该怎么读
横轴通常是电流或额定电流倍数，纵轴是动作时间。曲线往往是一条带宽而不是一根精确线，因为材料、公差和环境都会带来分布。工程判断应使用边界，而不是只取图上一个中心点。

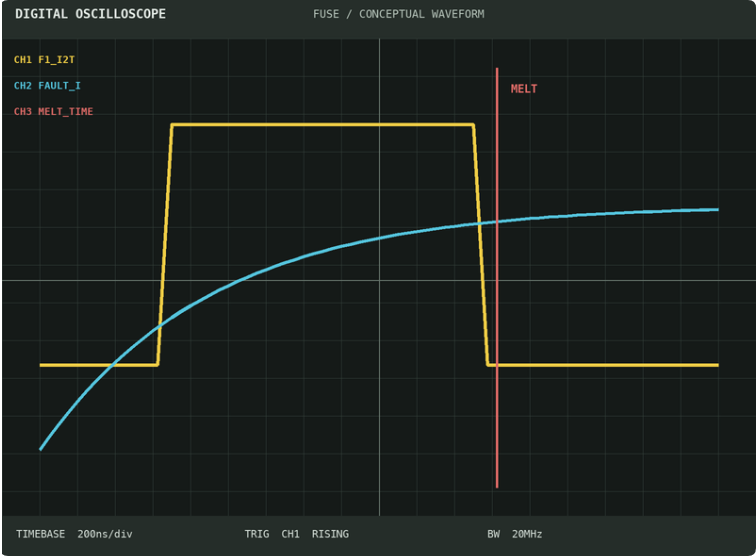

图 3 大故障电流与熔体热量积累的概念性时序
· 先放正常工况：把稳态电流和环境温度降额放入可长期承载区。
· 再放浪涌：用启动电流波形及持续时间核对不会有害熔断。
· 再放故障：确认最小故障电流也能在系统允许时间内动作。
· 看曲线带宽：设计必须覆盖最慢动作边界，而不是只看典型值。
· 核对分断能力：动作之后还要能安全切断预期故障电流，不能只熔化却维持电弧。
单变量验证别把电源限流混进结论

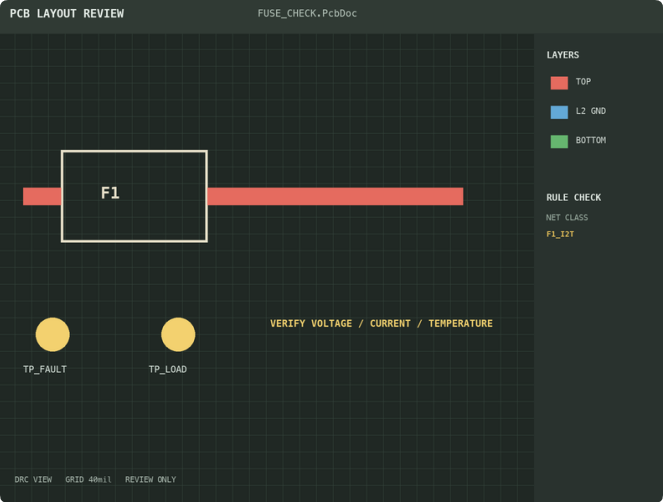

图 4 F1两端测试点与故障电流验证位置
若实验室电源先进入限流，保险丝看到的电流可能远小于真实系统短路能力。验证时要记录电源端电压、故障电流和保险丝两端电压，说明电流由谁限制。只看到保险丝没断，不能直接判断器件选错。
更可靠的对照，是固定环境和故障源，只替换目标料号或故障持续时间，并把结果与时间—电流曲线比对。所有测试都应在受控防护条件下完成，不用临时导线制造不可预测的大电流事故。
保护动作要按时间窗口定义“超过额定电流”只是进入风险区，不是自动得到动作时间。保险丝能否保护后级，要看故障电流在允许损伤时间内能否让它可靠开路。
把正常电流、启动浪涌和最小短路电流叠到同一张时间—电流图上。三者能被同一料号分开，选型才有工程依据。
你当前保护对象能承受故障多久，保险丝曲线的最慢边界又是多少？
