做硬件设计的朋友都懂，PCB 布局和电源设计从来都是相辅相成的核心环节，哪怕一个小细节没做好，整个板子都可能出现 EMC 超标、电源噪声大、器件工作不稳定的问题。尤其是面对多器件、大电流、复杂时序的设计需求，很多工程师容易陷入无从下手的困境。
今天就把 PCB 电源设计的实战思路和避坑技巧讲透，从电源需求梳理到器件布局，再到电容摆放、走线原则，全是能直接落地的干货，新手也能快速上手！
先理清楚需求：画好整板的 “电源树” 是基础
磨刀不误砍柴工，电源设计的第一步绝对不是急着画板子，而是把整板的供电需求摸透，核心就是梳理出电源树。芯片厂家只会给自家器件的供电要求，比如上电时序、电压电流范围、动态响应，可我们的电路板上还有 CPU、FPGA、网卡、DDR 等一堆器件，个个都有复杂的供电和上下电要求，甚至很多器件会共用同一电压电源。

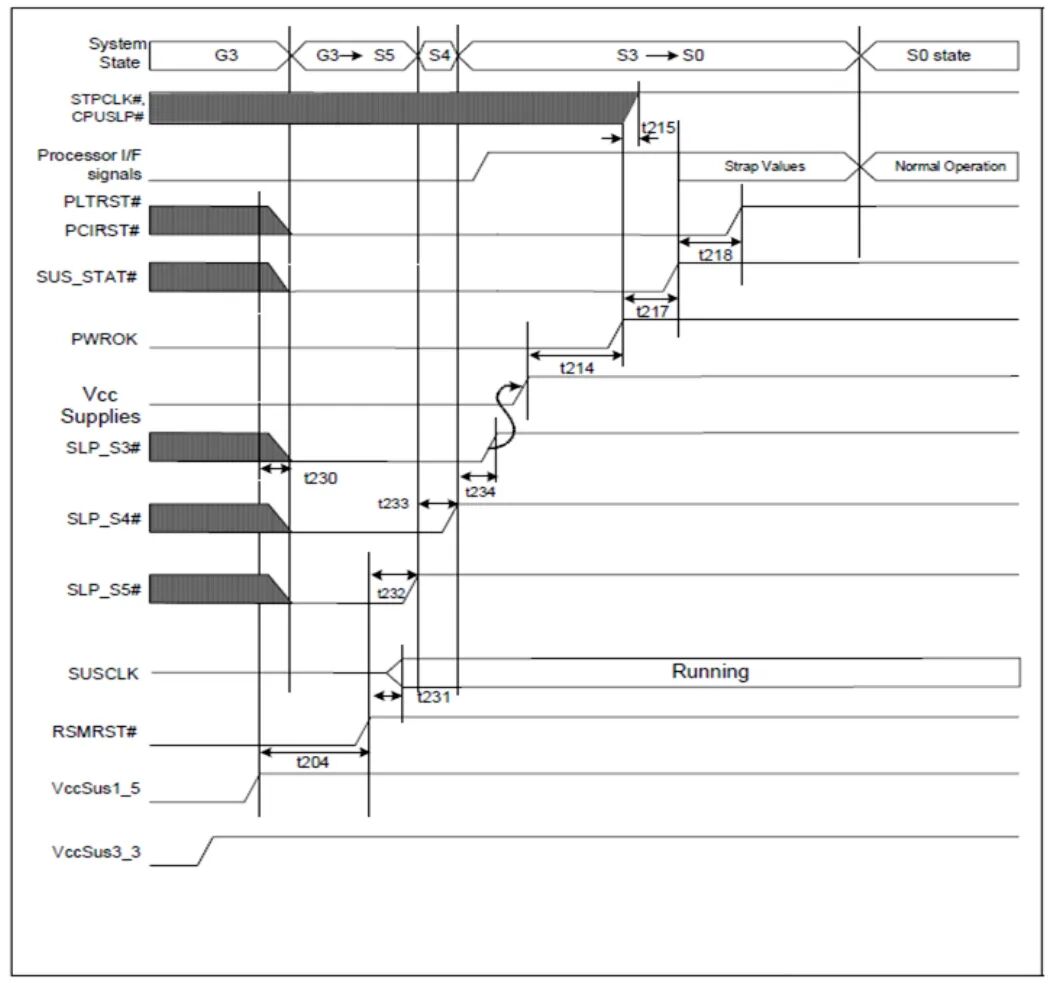

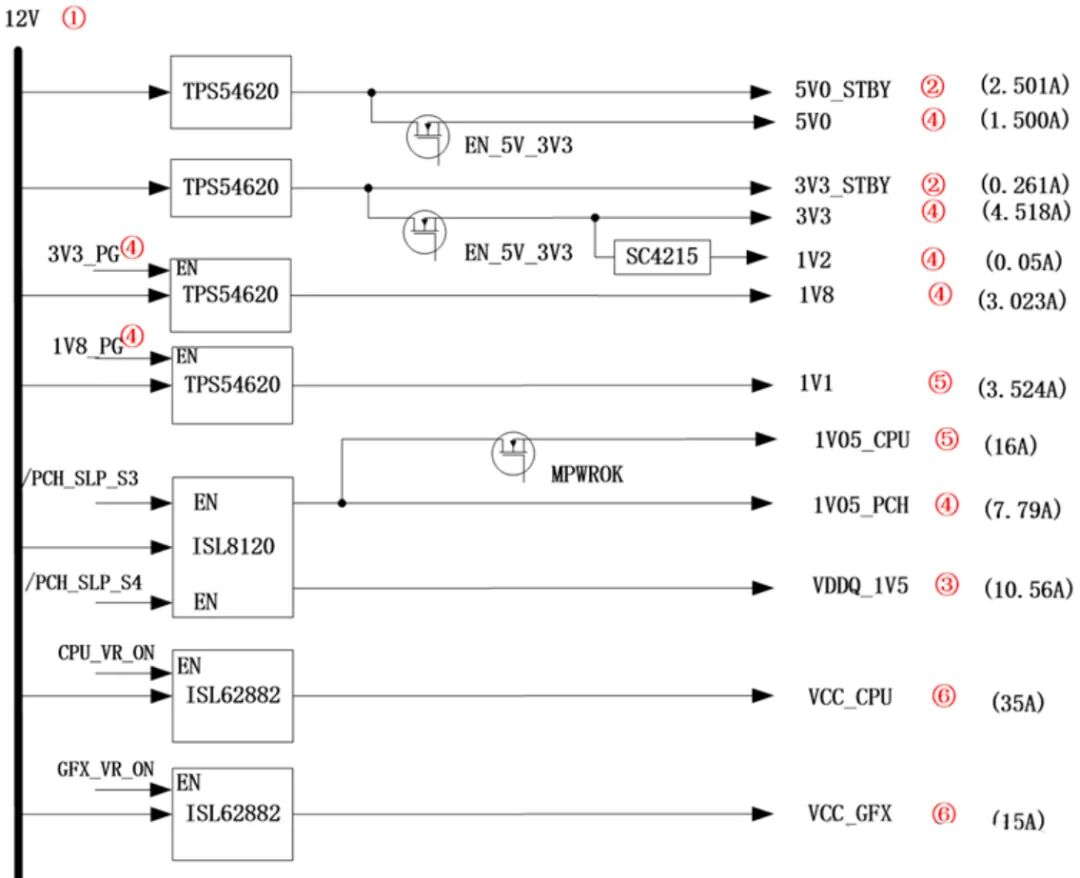

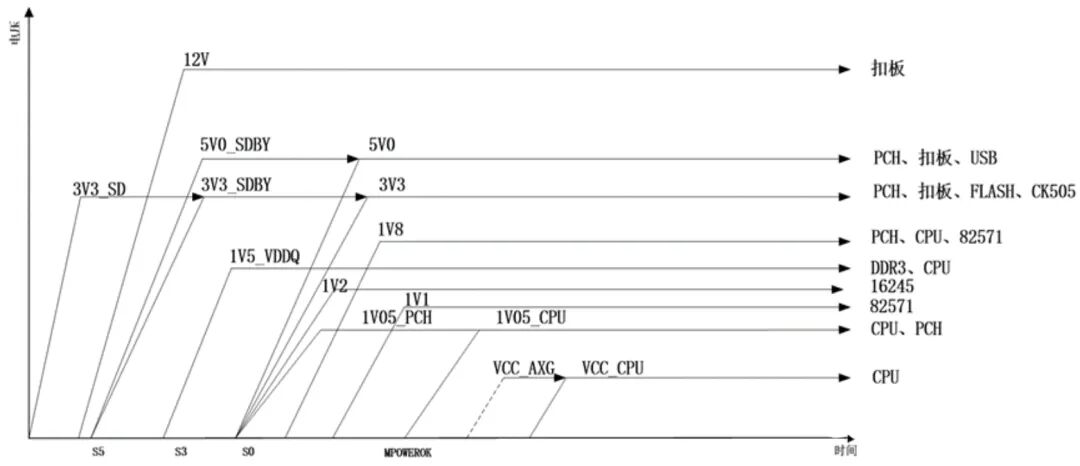

这时候就需要两步走：先把所有器件的用电需求逐一列出来，明确每个电源的电压、电流、时序；再合并共性需求，比如所有 3.3V 器件共用一个 3.3V 电源输出，同时兼顾所有用电器件的需求和自身时序。最终要形成四份核心文档 / 图表：电源需求分析表、共性需求合并图、整板电源方案框图、上电时序图，把供电架构和时序要求白纸黑字定下来，后续设计才不会乱。
简单说，就是先搞清楚 “要供哪些电、怎么按顺序供”，再谈怎么设计电路、布局器件，否则后续全是返工的坑。
布局有讲究：跟着电源流向走，优先照顾大电流器件

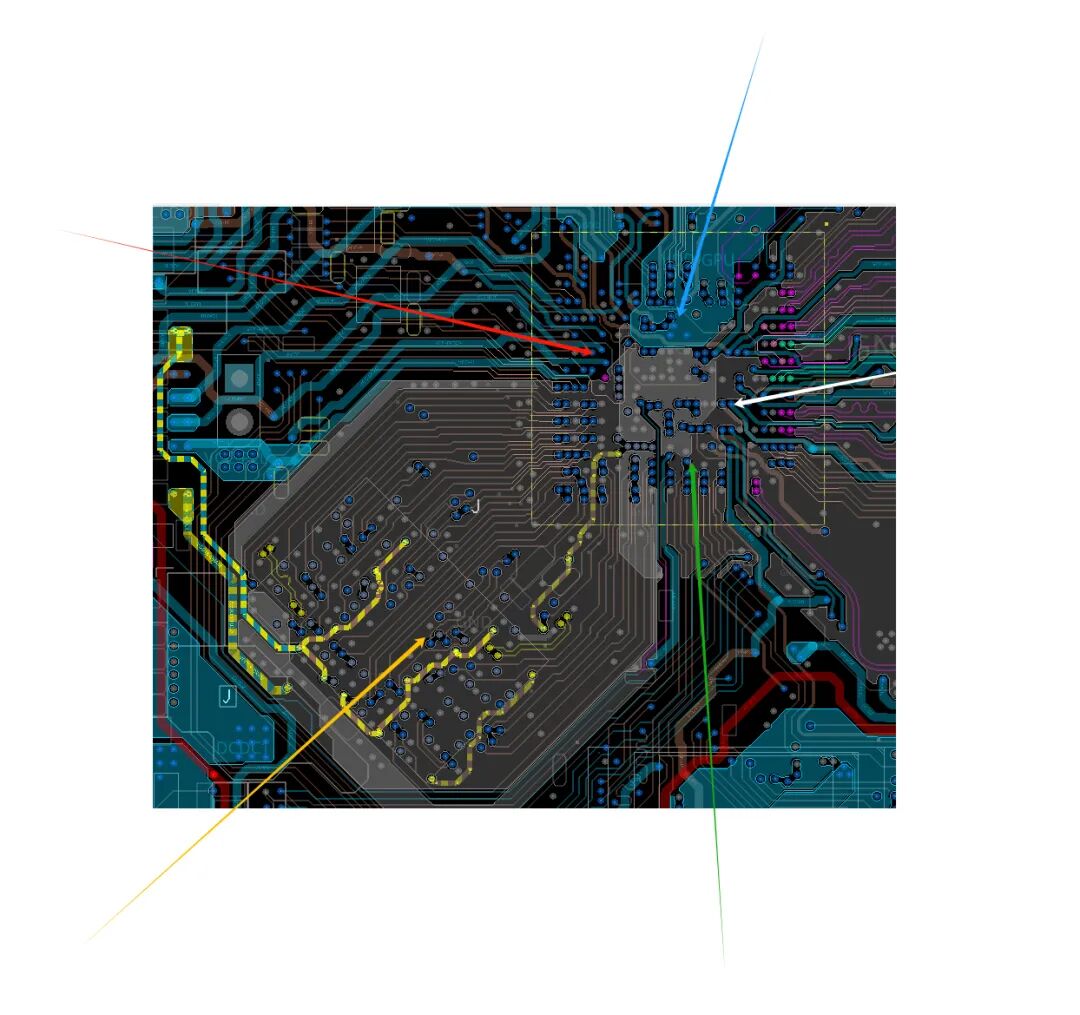

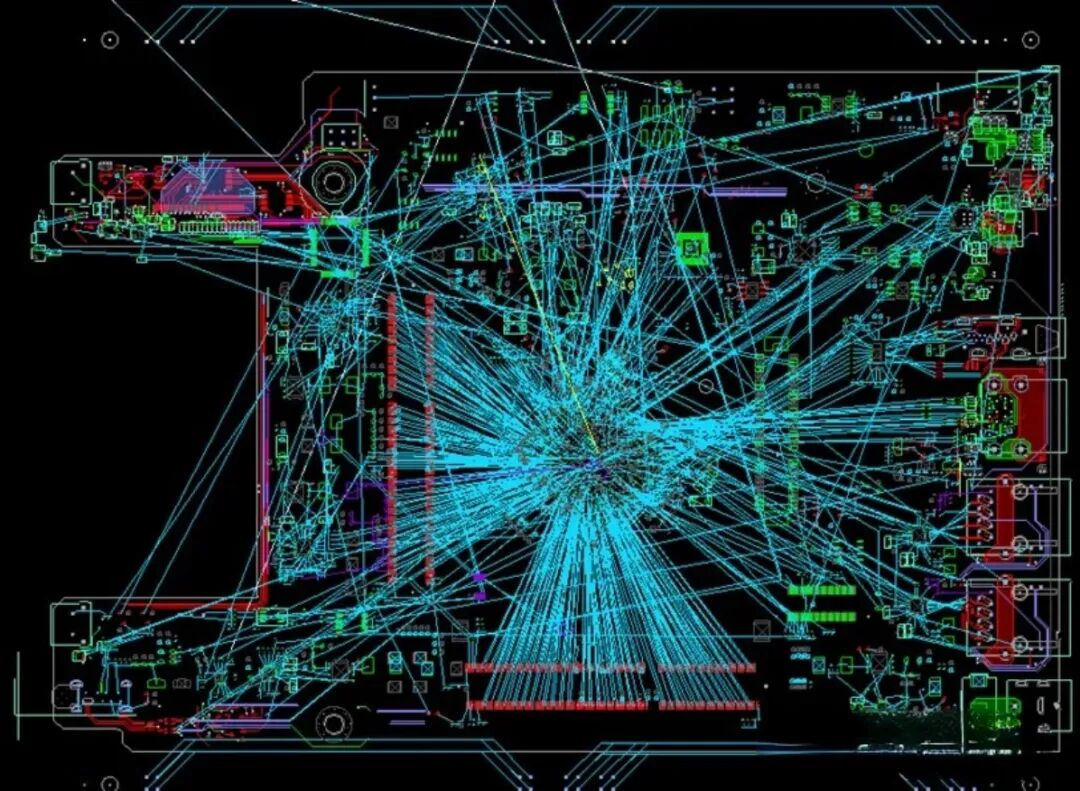

电源需求确定后，就到了 PCB 布局环节，核心原则就一个：按电源输入输出和器件位置，规划好电源模块的摆放，尤其是主芯片的大电流电源管脚。电源输入一般比较单一，要么背板、适配器，要么 PoE、USB 直流输入，而输出则是我们合并后的各类电源，布局时先重点考虑主芯片（如 CPU）和大功率配套芯片（如 DDR）的电源管脚分布，再规划 DC/DC 电源模块的位置。
这里有 4 个关键的电源平面设计要求，直接决定电源完整性：
各电源平面尽量减少耦合，别交织在一起；
电源路径越短越好，坚决避免绕远路；
尽量减少换层，减少过孔带来的寄生电感；
关键电源要保留完整的电源平面，保证大电流传输。
简单理解，就是要先在脑子里构想出整个供电的拓扑，让电源从输入到器件的流向清晰、顺畅，这是后续优化走线、散热、抗干扰的基础。
三大避坑原则：这些错误千万别犯
很多工程师设计时容易忽略一些基础原则，结果导致板子出现各种问题，这三个原则一定要刻在脑子里，从设计初期就规避风险。
原则 1：输入电源别满板跑
这是最容易被忽略的一点，背后有三个关键原因：① 输入电源是外部供电，引入的干扰不可控，满板跑会把干扰带到各个角落；② 每个 DC/DC 的输入电容都会有大功率电流跳变，满板跑会让电流环变大，噪声加剧；③ 哪怕做了限流，输入电源和 DC/DC 之间还是会形成跳变的电流环，变成感性干扰源。简单说，输入电源只需要送到各个 DC/DC 模块即可，别在板上到处走线。

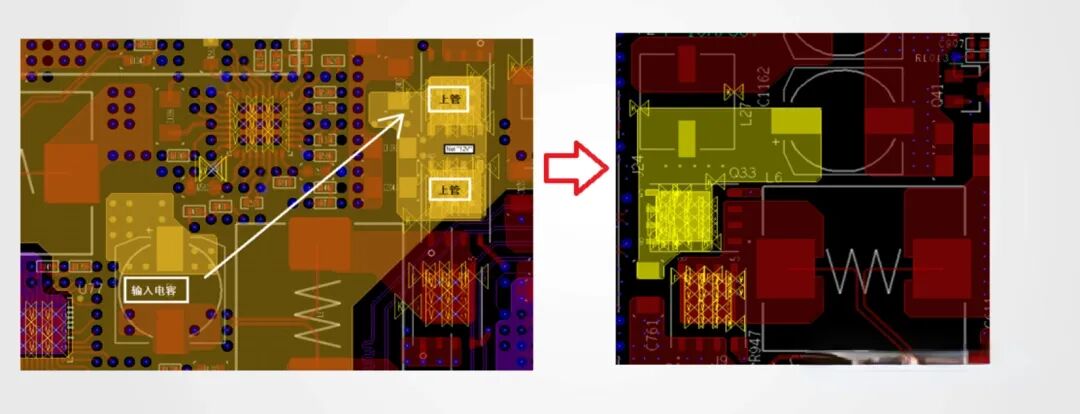

原则 2：Buck 电路输入电容，紧贴上下管放

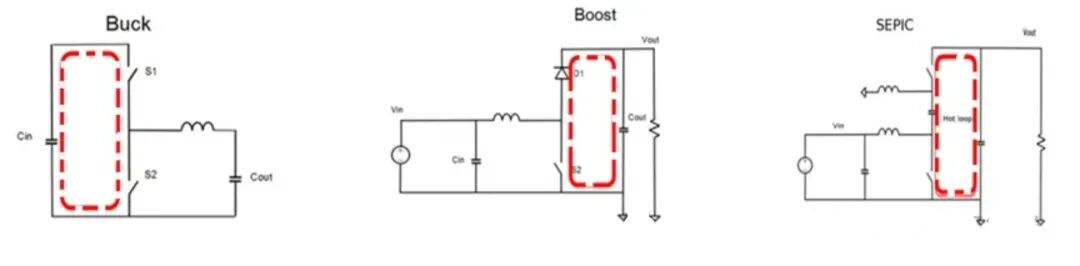

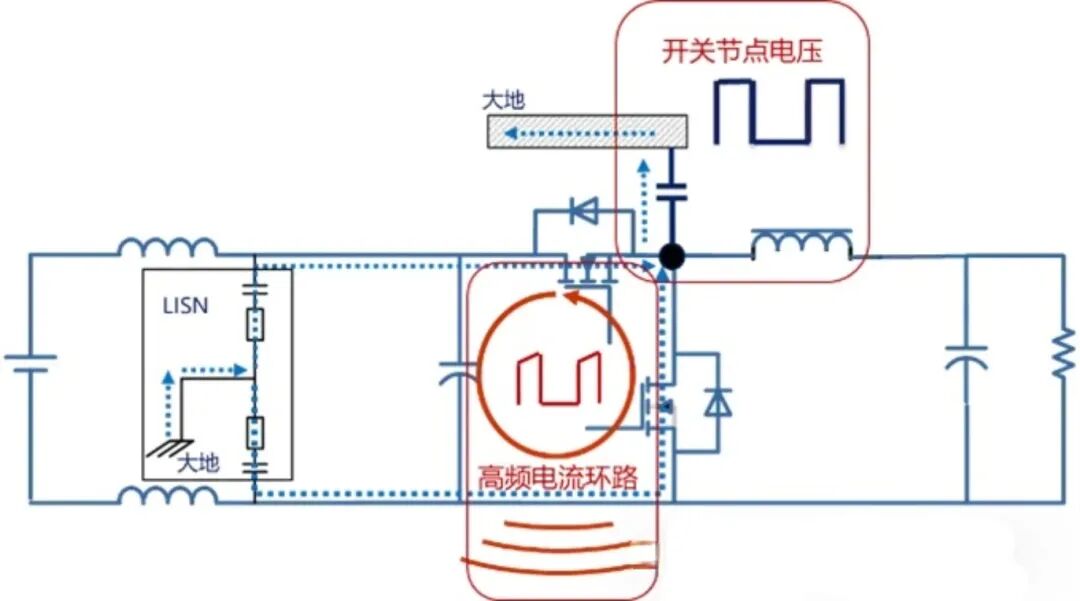

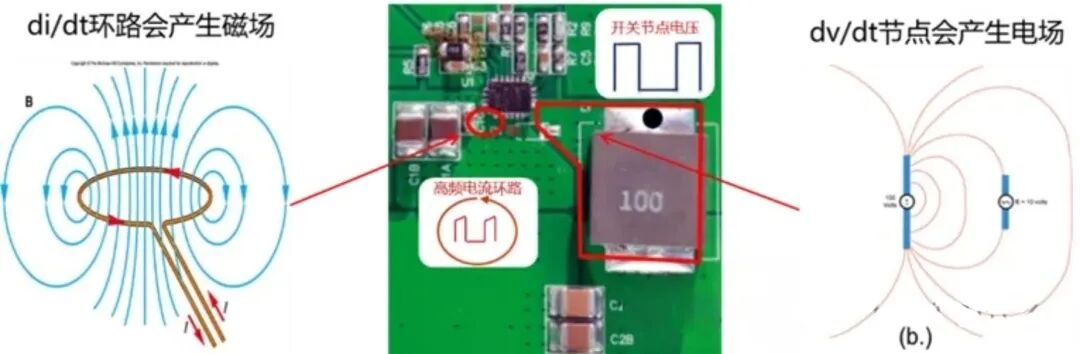

开关电源的高频噪声，大多来自高频电流环路，而 Buck 电路的高频电流环路，就藏在输入电容和两个开关管（或一个开关管 一个二极管）形成的闭合回路里，电流在这个环路里变化极快，是主要的噪声源。

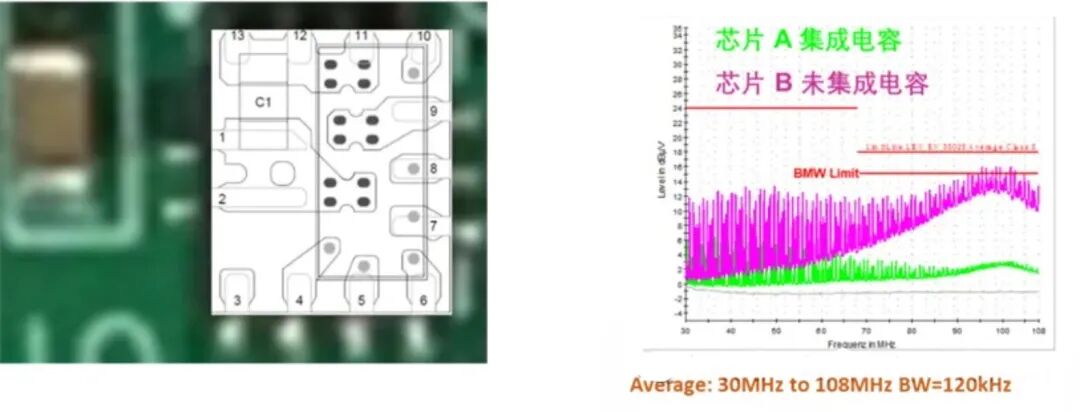

想要抑制噪声，最有效的方法就是减小环路面积，核心就是把输入电容尽可能贴近开关管的管脚摆放。实测证明，电容放在芯片背面的噪声，远小于放在侧面或用长引线连接的情况，先进封装的芯片甚至会把输入电容集成到内部，就是为了进一步减小环路面积，提升 EMC 特性。
同理，Boost、SEPIC 电路也要找准各自的高频电流环路，让核心电容紧贴开关管，从源头抑制噪声。
原则 3：去耦电容，越靠近用电器件管脚越好
去耦电容的作用，就是解决电源纹波、稳压电源响应不及时、负载瞬态电流带来的电压跌落问题，而想要让它发挥最大作用，核心就是贴近用电器件的电源管脚摆放，小封装、小容值的电容更要如此！
为什么离得近才管用？原因很直白：

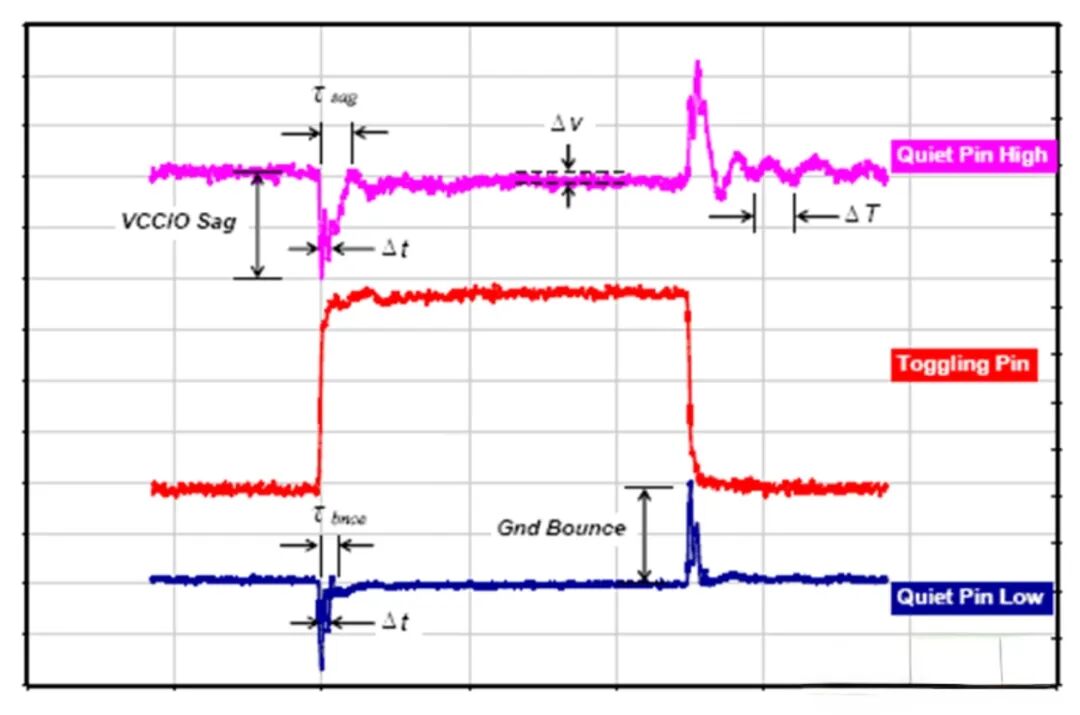

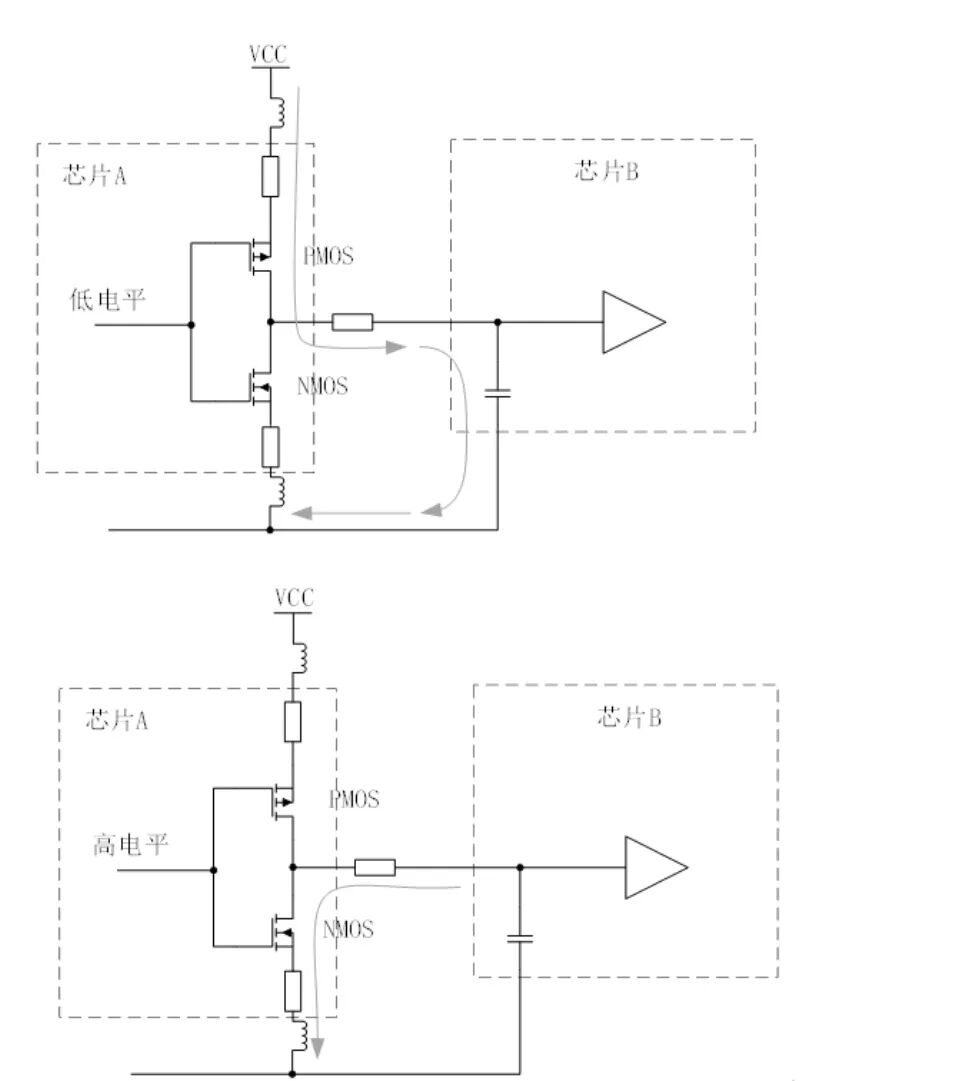

降低电感效应：电源线和地线都有寄生电感，器件瞬时需要大电流时，电感会产生电压降，靠近摆放的去耦电容能瞬间提供电流，抵消电压降；
降低高频阻抗：小容值、小封装电容的高频响应更好，靠近管脚能降低电源回路的总阻抗，快速响应用电器件的高频电流需求；
减小噪声传播：能把电压波动和电源噪声限制在局部，避免传到整个电路，同时防止噪声影响邻近电路。

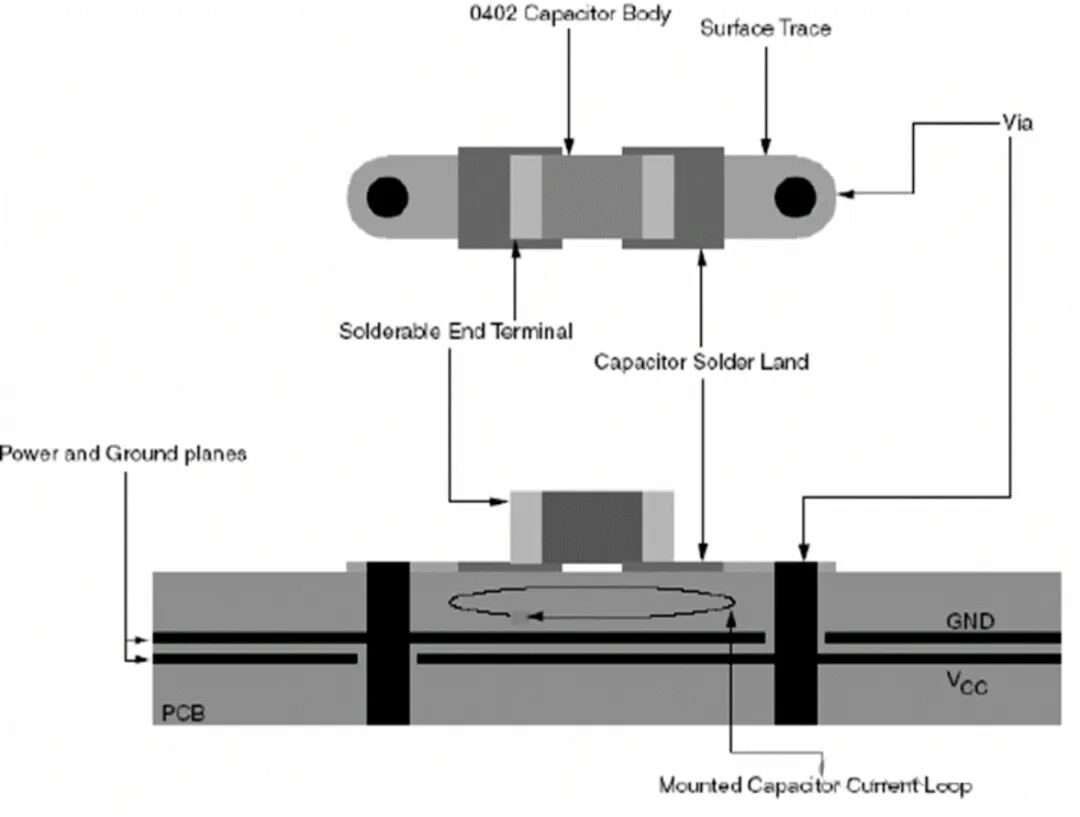

甚至连去耦电容的过孔摆放都有讲究，核心是让电容的电流环路面积最小，减小寄生电感：❌ 绝对避免：从焊盘拉长线再接孔，寄生电感超大；✅ 推荐做法：焊盘侧面打孔，或焊盘两端打并联孔，空间允许的话，焊盘上直接打孔（需做塞孔处理，防止漏锡），这是寄生电感最小的方式。
写在最后
PCB 布局和电源设计，从来都不是靠 “凭感觉”，而是靠先理需求、再定布局、最后抠细节的逻辑，再配合这些经过实战验证的原则和技巧，才能从源头避免电源噪声、EMC 超标、器件工作不稳定等问题。
其实很多硬件设计的问题，都不是技术难题，而是基础环节没做到位，把 “电源树” 梳理清楚，跟着电源流向做布局，把电容、走线的细节抠到位，大部分问题都能迎刃而解。
希望今天的内容能帮到正在做 PCB 设计的你，收藏起来，下次设计时直接对照着做，少走弯
