手机充电器的工作原理

我们每天都在给手机充电，但很少有人认真思考过：一只小小的充电头，如何把墙上的220伏交流电，转变成手机能安全使用的5伏直流电？
它里面究竟藏着怎样的“魔法电路”？又为何一个几十克的装置，能高效、稳定地支撑复杂的充电协议？

今天，我们就来拆解这项被忽视却极具工程美感的技术：手机充电器的工作原理。

一、从墙上的220伏开始：能量旅程的起点

在中国的家庭电网中，插座输出的是 220V、50Hz 的交流电（AC）。
而手机、电池等电子设备只能使用 稳定的直流电（DC）。
因此，充电器的首要任务就是完成一种“跨界转换”：

AC（交流） → DC（直流）

这个过程不仅仅是“变压”，还包括“整流、滤波、稳压、控制”等多个步骤。
我们可以把充电器的内部结构，简化为以下几个核心模块：

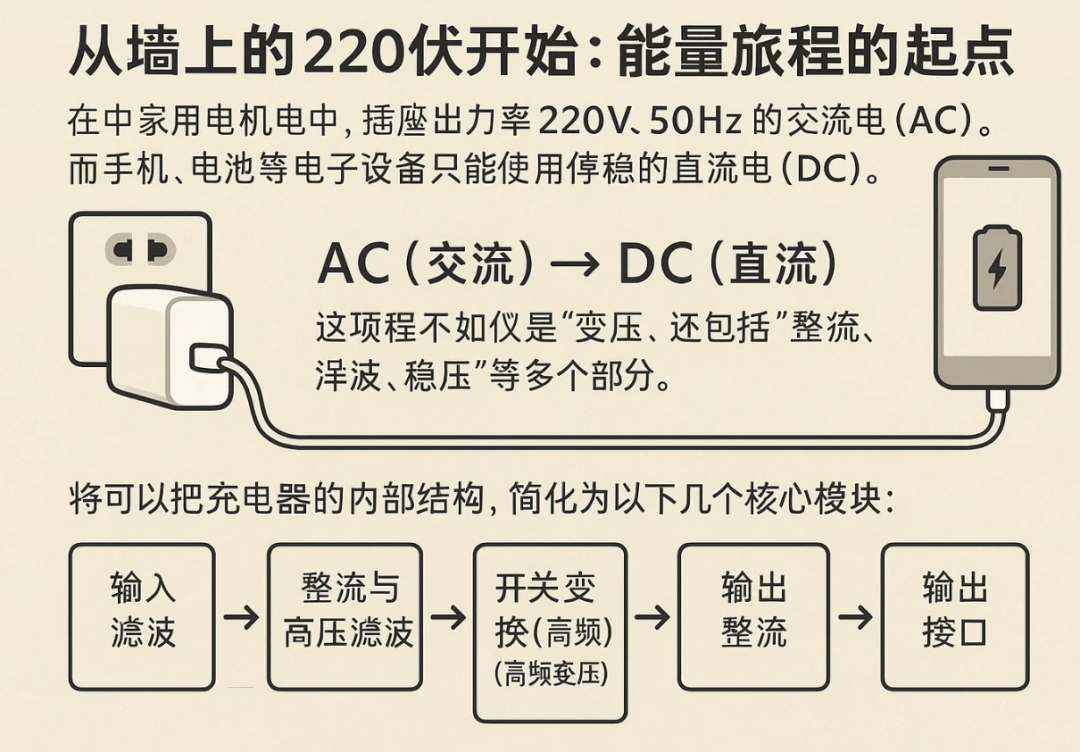

输入滤波 → 整流与高压滤波 → 开关变换（高频变压） → 输出整流 → 稳压反馈 → 输出接口

二、输入滤波：先把“脏电”洗干净

当充电器插入插座时，电流首先进入 输入滤波电路。

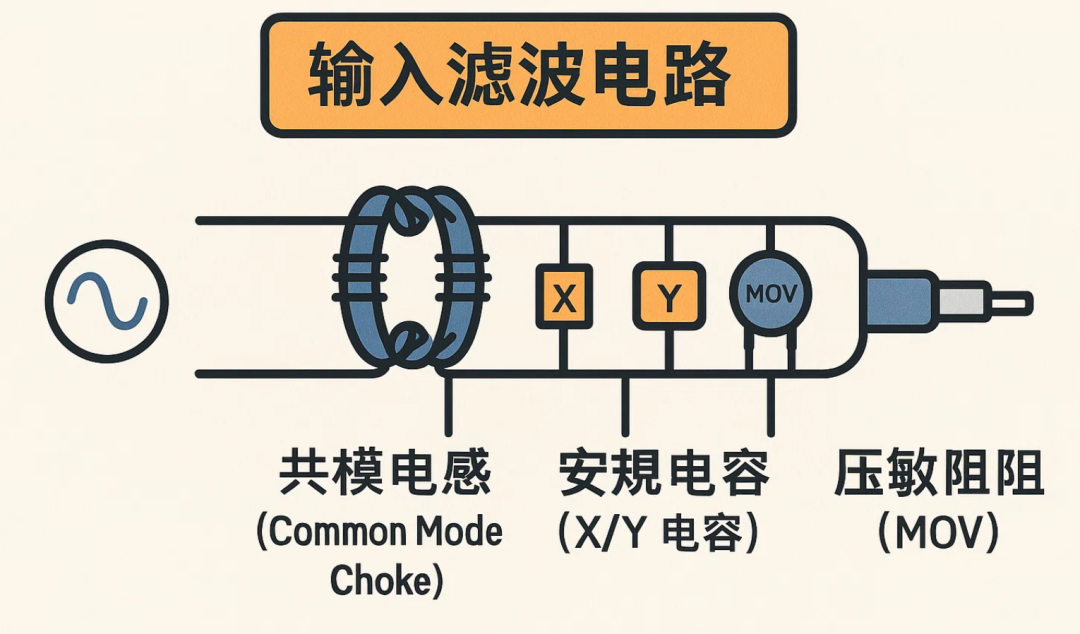

这一部分通常包括：

• 共模电感（Common Mode Choke）

• 安规电容（X/Y 电容）

• 压敏电阻（MOV）

它们的作用是抑制来自电网的电磁干扰（EMI）和瞬间电压冲击（如雷击、电压波动），防止干扰进入或反向传出。

换句话说，这一层就像一道“防火墙”，保证后面的电路在一个干净、稳定的电源环境中工作。

三、整流与高压滤波：把交流变成高压直流

经过滤波后，220V交流电被送入 整流桥。

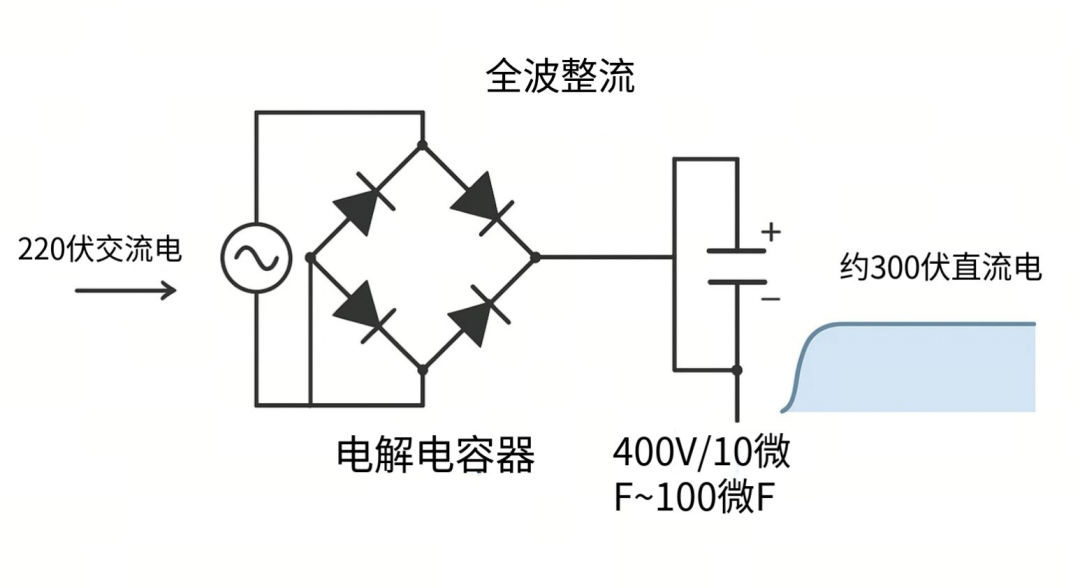

整流桥通常由 四个二极管 组成，构成“全波整流电路”：

• 正半周电流从某两只二极管通过；

• 负半周则由另外两只二极管导通；

• 输出端得到的是单向脉动的直流电。



接着，高压电解电容（一般为400V/10µF~100µF） 会将这种脉动的直流进行平滑滤波，使电压稳定在 约300V DC 左右。

这时候，能量已经变成直流形式，但电压仍然高达300伏，显然不能直接给手机使用。

四、开关电源核心：高频变压器的“魔术”

传统的“工频变压器”体积大、效率低，不适合小型充电器。
现代充电器使用的是 开关电源（Switch Mode Power Supply, SMPS） 技术。

这里的核心元件是一个看似普通的 高频变压器，但它背后有一个高速运转的“大脑”——开关管（通常是MOSFET）。

它的工作过程如下：

1. 高压直流 → 开关管高速开断

• 控制芯片让MOSFET以数十到数百kHz的频率“开-关-开-关”。

• 这样，电流被“切割”成高频脉冲波形。

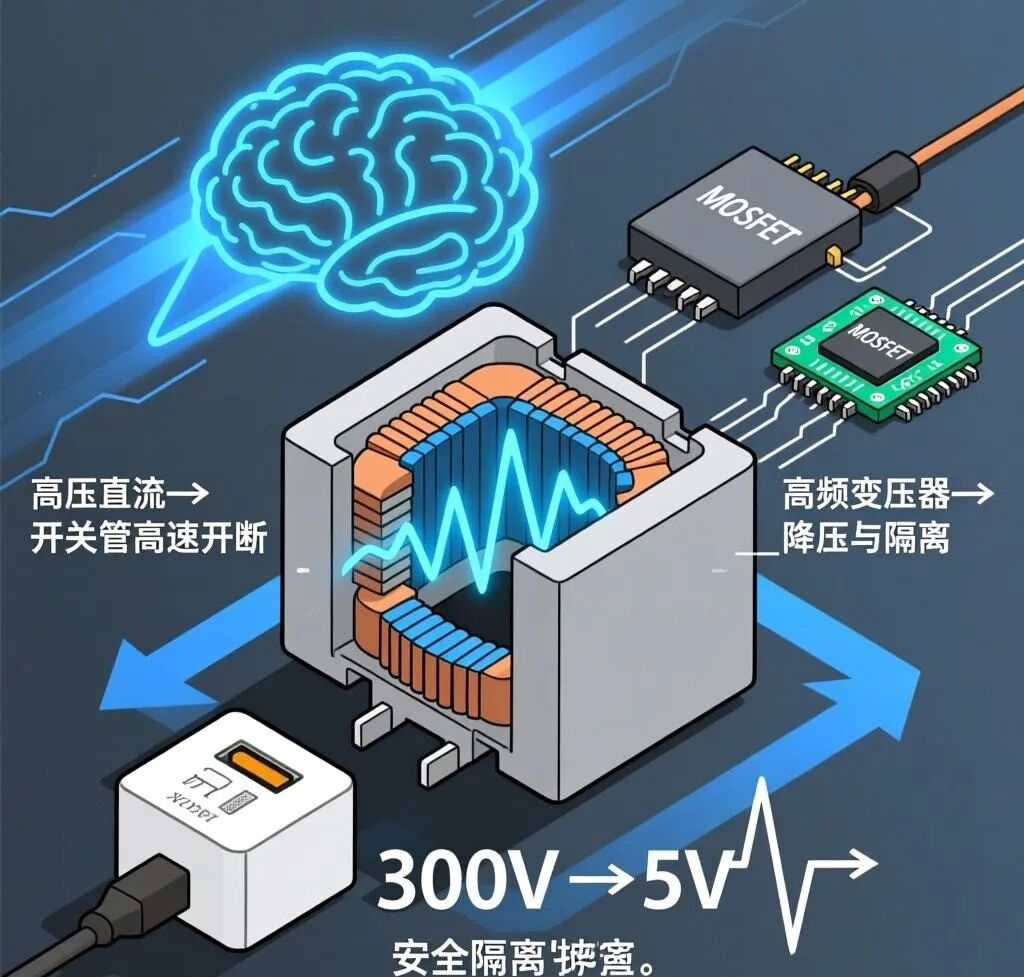

高频变压器 → 降压与隔离

• 高频变压器一次侧接300V直流，高频信号进入磁芯后，在二次侧感应出低压交流。

• 通过匝数比控制，实现从300V降到约5V的电压。

• 变压器同时提供了安全隔离：一次侧和二次侧之间没有直接导电通路，防止高压触电。

这一步，便完成了“高压变低压”的核心过程。
它高效、轻巧，是现代充电器能小型化的关键。

五、输出整流与滤波：把“波浪电”变成“平滑电”

变压器二次侧输出的是高频交流信号，仍需整流和平滑。
这部分一般由以下器件组成：

• 肖特基二极管：速度快、压降低，用来整流；

• 低压电解电容   高频滤波电感：平滑电压，抑制纹波。

最终得到的输出电压就是我们熟悉的 5V直流电（或其他规格，如9V、12V等）。

六、反馈控制：智能稳压的“闭环大脑”

为了保证输出稳定，充电器必须实时感知“输出电压是否正确”。
但由于高低压两侧被变压器隔离，无法直接连接。

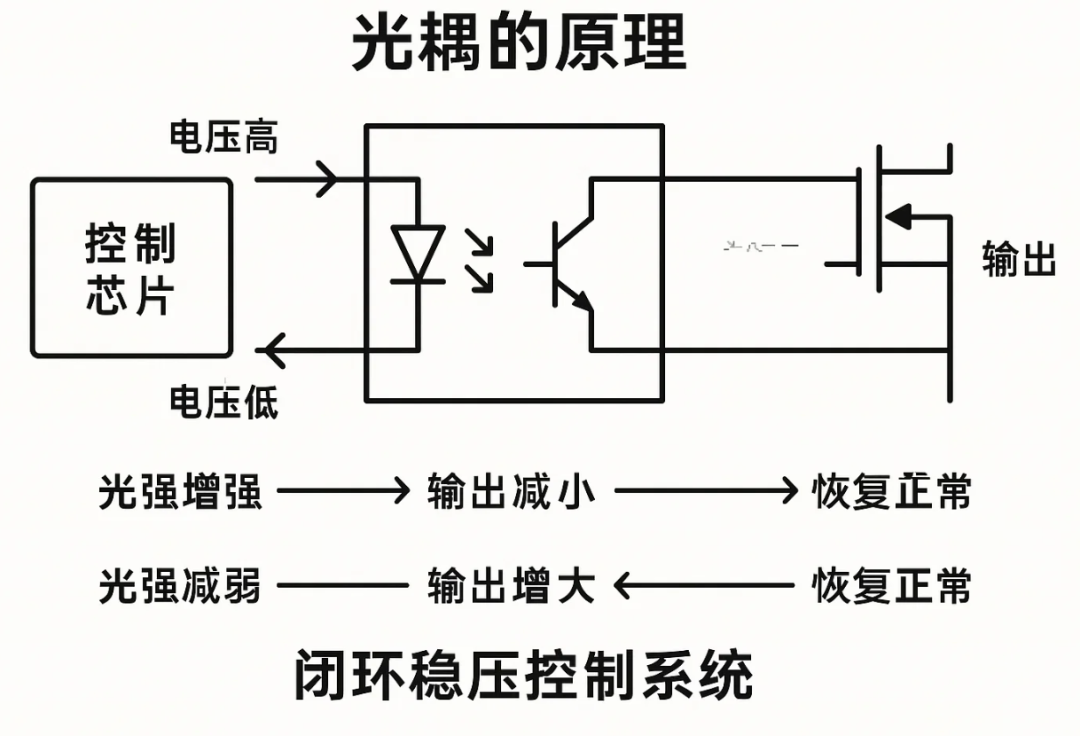

工程师们使用了一个聪明的办法：光耦反馈（Optocoupler Feedback）。

光耦的原理：

• 光耦内部包含一个发光二极管（LED）和一个光敏三极管。

• 当输出电压升高时，控制芯片会让LED亮度增加；

• 光敏三极管感应到光强后，改变一次侧控制信号；

• 从而调整MOSFET的占空比，使输出恢复正常。

这就是典型的“闭环稳压控制系统”：

电压高 → 光强增强 → 输出减小 → 恢复正常
电压低 → 光强减弱 → 输出增大 → 恢复正常

因此，哪怕电网波动、负载变化，手机充电的电压依旧稳定。

七、快充的秘密：不止是“5V”

传统USB输出固定为 5V/2A，即10W功率。
而如今的快充技术（如PD、QC、SuperVOOC等）能输出 9V、12V、20V，甚至 240W（PD3.1）。

那么，充电器怎么知道手机要什么电压？

答案是：通信协商协议。

（1）传统USB（BC1.2）：

• 手机通过数据线D /D−线检测电压；

• 判断是否为“充电专用端口”，以决定充电电流。

（2）Quick Charge / USB PD：

• 手机与充电器之间进行数字握手；

• 使用特定信号（如PD使用CC线通信）协商电压与电流；

• 一旦确认，充电器调整输出控制芯片的目标电压；

• 整个过程动态、安全、双向。

举例：

• 普通：5V × 2A = 10W

• QC3.0：可连续调压 3.6V~20V

• PD3.1：最高 48V × 5A = 240W

快充本质上就是：通信   动态电压控制 的完美配合。

八、安全保护机制：小身材里的“大防御系统”

别看充电头不起眼，它内部有多重安全设计：

1. 过压保护（OVP）：输出电压超过阈值自动切断；

2. 过流保护（OCP）：电流超载时停止供电；

3. 过温保护（OTP）：芯片或MOSFET温度过高时限功；

4. 短路保护（SCP）：输出端短接后自动断电；

5. 软启动（Soft Start）：上电时电流逐步上升，避免冲击。

这些机制由主控芯片实时监控执行，是防止“烧机”“爆充”的关键。

九、GaN充电器：新一代材料的革命

传统MOSFET使用的是硅（Si），而近年的快充革命得益于一种新材料：氮化镓（GaN）。

GaN的优势：

• 导通电阻更小 → 损耗更低

• 可承受更高电压 → 安全裕度更大

• 开关速度更快 → 可提升变压器频率，缩小体积

这就是为什么今天的65W充电器，体积甚至比过去的5V 2A充电头还小。

GaN = 高效   轻量   冷静

十、总结：一场隐形的电能交响曲

当我们插上充电器，看似只是“插上电、开始充”，
其实内部正在上演一场精密的电能交响：

阶段功能关键元件输入滤波抑制干扰电感、电容、压敏电阻整流与滤波AC转DC二极管、400V电容高频开关能量转换MOSFET、PWM芯片变压与隔离安全降压高频变压器输出整流DC输出肖特基二极管、电感、电容稳压反馈精准控制光耦、TL431、主控芯片通信协商智能快充协议芯片（PD/QC）

每一次插上充电器，都是一次从高压到低压，从交流到直流，从简单到智能的能量流转。
它小小的体积里，藏着数十年的电力电子智慧与工艺创新。
