TIA电路仿真稳如老狗，一上板就振荡。十有八九，是你漏了那颗几pF的反馈电容。
1、为什么会振荡
光电二极管有结电容，运放输入端有共模电容，PCB走线还有寄生电容。这些电容和反馈电阻Rf构成极点，产生相位滞后。
当环路增益在相位达到180度时仍大于1，电路就振荡了。
公式很简单：f_pole = 1 / (2π × Rf × C_total)。Rf越大，带宽越低，但相位裕度也越小，越容易振荡。
2、反馈电容Cf干什么用
Cf和Rf构成零点，抵消极点带来的相位滞后，把相位裕度拉回来。
经验公式：Cf = 1 / (2π × Rf × f_GBW)，其中f_GBW是运放增益带宽积。
举例：Rf=100kΩ，运放GBW=10MHz，则Cf约16pF。这个值让相位裕度保持在45度以上，电路稳定。

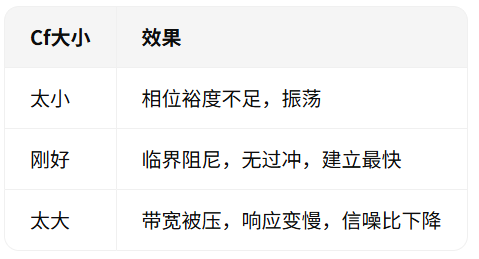

3、Cf选多大？看情况
最佳做法是先按公式算出Cf，再用示波器看阶跃响应。有过冲就加大，太慢就减小。
4、还有一个坑
Cf本身也会引入噪声。Cf越大，输出噪声越高。所以Cf只加刚好够用的量，别无脑堆大。
