低空经济、卫星通信、自动驾驶、无人机全面爆发，射频雷达与微波频综成硬核刚需，人才缺口持续扩大，薪资一路走高。
但行业痛点很现实：
· 只会模块、不会系统，升不上去
· 只会仿真、不会落地，项目不敢接
· 不懂频综、收发机、热设计、微组装，拿不到高薪岗
这套套90 天微波频综与收发机系统实战高级项目特训班，从 0 到 1 做完整雷达系统，理论 + 仿真 + PCB + 微组装一步到位，直接对接企业刚需岗位。
一、行业前景：这是一个“刚需爆发”的赛道
低空经济、卫星互联网、6G 预研、车载雷达、无人机、导航全面爆发，射频 / 微波是所有无线系统的心脏，频综与收发机更是雷达、通信整机的核心部件，性能直接决定探测精度、抗干扰与可靠性。
行业三大红利：
1. 刚需不减：通信、雷达、导航、无人机、卫星、汽车电子全离不开，岗位长期稳定
2. 壁垒极高：理论深、工程强、经验值钱，35 岁危机几乎不存在
3. 人才缺口大：高校培养少、企业需求旺，系统级工程师尤其稀缺
经验 | 薪资区间 | 占比 | 备注 |
应届生 / 1 年以下 | 15K–18K / 月 | 主流 | 硕士优先，系统岗溢价更高 |
1–3 年 | 15K–30K / 月 | 45.7% | 能独立做模块即可达标 |
3–5 年 | 20K–50K / 月 | 61.1% | 懂系统 + 整机 + 热设计普遍 30K+ |
5 年 + 资深 / 专家 | 35K–60K / 月 | 头部企业 | 频综 / 收发机 / 相控阵方向更高 |
· 雷达 / 卫星方向：55.7% 岗位月薪 20K–50K，年薪 24W–60W+
· 学历溢价明显：硕士比本科高40%–60%，系统岗更看重工程落地能力
就业方向：全是硬核岗，不愁没饭碗
学完频综 + 收发机 + 雷达系统，可直接对接这些黄金岗位：
核心就业领域 | 可胜任岗位 | 岗位适配说明（简要） |
通信设备：5G/6G 基站、射频前端、卫星通信、核心网 | 微波/射频工程师、射频系统工程师、PCB/射频硬件工程师 | 适配通信相关射频、硬件及系统研发维护 |
雷达与军工：测控雷达、导航雷达、电子对抗、相控阵 | 雷达收发机工程师、微波/射频工程师、微波器件/组件工程师 | 适配雷达收发、微波组件及电子对抗相关工作 |
汽车电子：毫米波雷达、V2X、车载天线、自动驾驶感知 | 微波/射频工程师、PCB/射频硬件工程师、雷达收发机工程师 | 适配车载射频、雷达及感知相关硬件研发 |
无人机/低空经济：飞控通信、图传链路、探测雷达 | 微波/射频工程师、雷达收发机工程师、射频系统工程师 | 适配无人机通信、图传及探测雷达相关工作 |
芯片/半导体：射频芯片、频率源、MMIC、TR 组件 | 频率综合器（频综）工程师、微波器件/组件工程师、微组装/裸芯（DIE）工程师 | 适配芯片、频综及微波组件研发与组装 |
科研院所：卫星载荷、频综系统、微波组件研发 | 频率综合器（频综）工程师、微波器件/组件工程师、射频系统工程师 | 适配科研领域频综、微波组件及系统研发 |
为什么要学这套 90 天实战课？
市面上大多课程：只讲理论、只讲软件、只讲模块，不讲系统落地。
这门课专治：频综不会设计、板级仿真不会做、热分析 / 裸芯封装太陌生。
课程核心优势1、真项目驱动，从 0 到 1 做整机
完整走通：频率源→混频链路→收发通道→板级仿真→整机集成，亲手完成 X/Ku 波段多通道雷达系统。
2、全工具链覆盖，工业级标准
· ADS：射频系统 / 器件仿真
· HFSS：结构 / 本征模仿真
· Altium Designer：射频 PCB 全流程
· Icepak：整机热分析
· ADISimRF/Genesys：辅助频率规划
3、模块 + 系统全覆盖，一步打通
· LNA、PA、PLL、DDS、混频器、滤波器、VCO、移相器、开关
· 裸芯片（DIE）+ 微组装 + 金丝键合
· 板级热仿真 + 电源 + 结构组装
· 完整雷达收发机整机开发流程
4、学完直接能用，可进项目组掌握：
· 频综 / PLL/DDS 线性调频设计
· 雷达收发机整机原理与链路预算
· 射频 PCB 与板级仿真
· 裸芯电路与微组装
· 可直接参与雷达 / 通信 / 无人机 / 导航真实项目开发
90 天学什么？小系统→大整机，全程实战

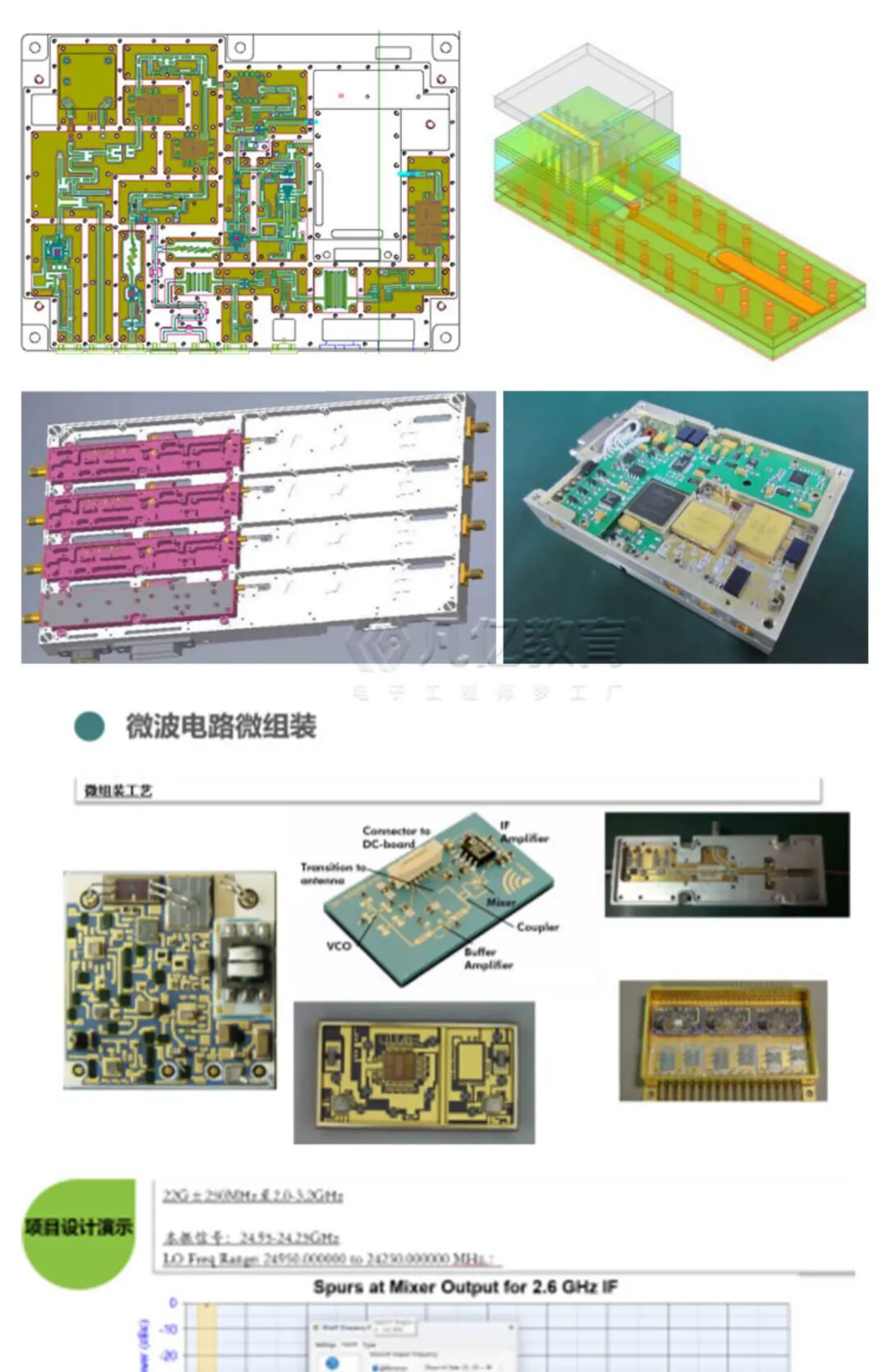

第一阶段：小系统实战（打牢基础）§ 射频 PCB 全流程：叠层、通孔、电源地、板级仿真
§ 锁相环频综：ADF4351 仿真 + PCB 实战
§ DDS 线性调频源：AD9914 完整方案
§ 变频系统：900M→8–16G 上下变频设计验证
第二阶段：大系统整机（X/Ku 波段雷达）· 整机架构与指标分析（ADS）
· 收发通道方案 + 系统仿真
· 频率源架构 + 变频方案验证
· 裸芯（DIE）接收机 / 和通道设计
· FPGA 主控 + 电源系统 + PCB 实现
· HFSS 结构仿真 + Icepak 热仿真
· 板卡装配与整机联调
第三阶段：全套射频能力闭环· 射频电路开发：LNA、PA、滤波器、混频器、VCO、移相器
· 无源 / 有源版图实战：微带线、滤波器、功分器、巴特勒矩阵
· 进阶：晶体管模型、大功率放大器、GNSS 天线、零中频接收机
你学完能达到什么水平？
· 能独立做射频电路设计
· 能设计频率源（PLL / DDS）
· 能完成雷达收发机系统架构
· 能做板级仿真 + PCB实现
· 能参与真实雷达/通信项目
� 从“会用工具的人” → “能做系统的人”
· 授课：录播 + 每周日直播
· 资料：全套案例工程（ADS/Altium/HFSS 源文件）
· 服务：作业考核 + 社群答疑 + 讲师长期支持
无线时代，射频系统能力就是硬通货。
90 天，从模块工程师→微波系统工程师，抓住低空经济、卫星通信、雷达爆发的黄金窗口！
现在报名，立即锁定高薪
