资深硬件工程师的实战避坑指南，四种方案对比与选型决策
一、电源层分割：工程师的必修课与常见痛点
在高速PCB设计中，电源层分割可能是最让工程师头疼的问题之一。你是不是也遇到过这样的场景：
精心设计的板子，上电后模拟电路部分噪声超标，ADC采样值跳动不止
DDR3/DDR4内存测试频繁出错，眼图塌陷，时序裕量不足
明明各电源域都做了隔离，系统功耗却异常偏高，发热严重
小批量试产没问题，量产时却出现随机性复位或数据错误
这些问题的根源，往往在于电源层分割方案选择不当或实施细节疏漏。作为有10年以上硬件工程经验的从业者，我亲身经历过数十个项目的"翻车"教训，也总结出了一套行之有效的决策框架。
今天，我将为你系统对比四种常见的电源层分割方案，从原理到实践，从优势到局限，帮你一次性搞定这个技术难点。无论你是刚入行的硬件新人，还是经验丰富的资深工程师，这套方法论都能为你的设计工作提供明确的指导。
二、四种分割方案深度对比根据电路复杂度、性能要求、成本约束的不同，电源层分割主要分为四种典型方案。每种方案都有其特定的适用场景和设计要点。
1. 整层供电（单平面）这是最简单的方案，整个电源层分配给单一电压域，通常用于模拟电路或对噪声极度敏感的场合。
图1：整层供电方案 - 单平面结构，阻抗最低，回流路径最短
关键局限：无法实现多电压域供电，当系统需要+3.3V、+1.8V、+1.2V等多种电压时，此方案不适用。
2. 矩形分割（多电压域）通过直线分割将电源层划分为多个矩形区域，每个区域分配不同的电压。这是最常见的多电压域供电方案。
图2：矩形分割方案 - 多电压域隔离，适用于数模混合电路
隔离带宽度是设计的核心参数：
最小宽度：≥20mil（0.5mm），防止区域间场耦合
推荐宽度：30-50mil，为跨分割信号预留电容位置
关键规则：任何信号线跨越隔离带时，必须在最近处放置跨接电容（通常10nF-100nF）
当板形不规则或功能区域分布特殊时，L形分割能更灵活地适配布局，但会带来回流路径曲折的问题。
图3：L形分割方案 - 适配不规则布局，需重点处理跨分割回流
L形拐角处场强集中，是EMI辐射的高风险区域。必须在拐角周围增加地过孔阵列，形成"法拉第笼"效应，抑制高频辐射。
4. 星形分割（多区域供电）以中心公共地/电源为核心，放射状分出多个独立电源分支，适用于大型SoC、多核处理器等高性能场景。

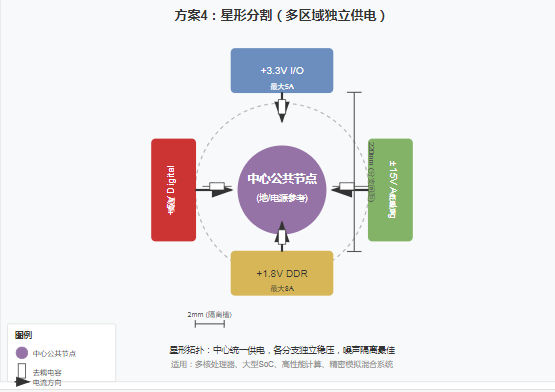

图4：星形分割方案 - 多区域独立供电，噪声耦合最小化
星形拓扑的最大优势是各区域电源完全隔离，噪声耦合最小。但挑战在于分支长度匹配、阻抗控制复杂，且布局占用面积较大。
三、方案对比与选型决策表| 整层供电 | 单电压系统 模拟电路 高精度ADC/DAC | 阻抗最低 噪声最小 设计简单 | 无法多电压域 电源噪声耦合 | 整层铜厚≥1oz 边缘距≥20mil |
| 矩形分割 | 数模混合电路 多电压域SoC 电源管理单元 | 多电压支持 布局灵活 成本可控 | 跨分割信号需处理 隔离带占用面积 | 隔离带≥20mil 跨接电容就近放置 |
| L形分割 | 高密度布局 不规则板形 高性能处理器 | 适配复杂布局 空间利用率高 | 回流路径曲折 EMI风险高 | 拐角地孔阵列 跨分割电容必须 |
| 星形分割 | 大型SoC 多核处理器 高性能计算 | 各区域完全隔离 噪声耦合最小 | 布局复杂 阻抗控制难 面积占用大 | 分支长度匹配 中心地平面完整 |
选择方案时，遵循"先功能，后性能，再成本"的原则：
功能需求优先：首先确定系统需要几个电压域，这是方案选择的基础
性能要求次之：根据噪声敏感度、信号速率等确定分割的严格程度
成本约束最后：在满足功能和性能的前提下，优化层数、板材等成本因素
为了避免翻车，在设计评审阶段，必须逐项核对以下清单：
电源层分割设计检查清单隔离带宽度：是否≥20mil？是否考虑了制造公差？
跨分割信号：是否识别了所有跨越隔离带的信号线？
跨接电容：每个跨分割信号是否在最近处放置了电容（10nF-100nF）？
过孔避让：电源层分割线是否避开了过孔和组件焊盘？
边缘间距：分割区域边缘距板边是否≥20mil？
地平面完整：是否保证了至少一个完整的地平面作为参考层？
仿真验证：是否对关键信号进行了跨分割回流路径仿真？
测试点预留：是否在电源区域预留了电压测试点？
对于高速信号（>100MHz），还需要额外检查：
回流路径连续性：高速信号下方是否有完整的参考平面？
跨分割长度：跨越分割的长度是否小于信号上升时间的1/10？
端接匹配：是否根据拓扑结构选择了合适的端接方案？
电源层分割看似复杂，实则有章可循。通过今天的分析，我们明确了四种方案的适用边界和设计要点：
整层供电适用于单电压、高精度模拟系统，优势是噪声最小
矩形分割是最常见的多电压域方案，关键是处理好跨分割信号
L形分割适配不规则布局，但需重点抑制拐角EMI辐射
星形分割为高性能计算提供最优隔离，代价是布局复杂
记住这个核心决策流程：
第一步：统计系统电压域数量 → 确定方案类型
第二步：评估各域噪声敏感度 → 确定隔离严格程度
第三步：检查跨分割信号 → 规划电容位置和值
第四步：运行仿真验证 → 确保回流路径连续
第五步：核对检查清单 → 避免遗漏关键点
电源层分割不再是"玄学"，而是有明确方法论的工程技术。掌握这套框架，你不仅能避免翻车，更能设计出性能优越、稳定可靠的硬件系统。
下一次面对电源层分割时，不再迷茫，不再试错——你已经有了一次搞定的完整指南。
