今天看到私信有个关注者咨询说今年刚进入电子行业，所以想要自己动手做一个0-5V输出可调的开关电源，但是不知道该用什么方案，咨询一下有没有可行方案推荐一下。
由于留言关于电源的参数信息不够详细，我们也不知道这个朋友想要做的电源是AC-DC还是DC-DC，且输出电流、工作频率、电源效率等等参数都没有要求，那么我们就先简单的先出一个DC-DC方案，如果需要AC-DC的方案，那么我们可以在这个方案的输入端进行修改，增加整流滤波电路及变压线路就可以实现。
我们知道，电源设计的第一个步骤就是规划电源的各个参数，由于需要输出电压为0-5V，那么我们可以采用同步降压的结构来设计电源，那我们可以使用宽输入电压，输出可调的54302芯片来实现这个功能，虽然这个芯片可以实现输出可调的功能，但是输出最低电压却不能达到零，所以我们还需要增加一个负偏置电压；目的是为反馈网络提供一个负电压（如-1V），通过运放等电路去抵消芯片的输出电压，从而使输出电压能从0V开始调节。

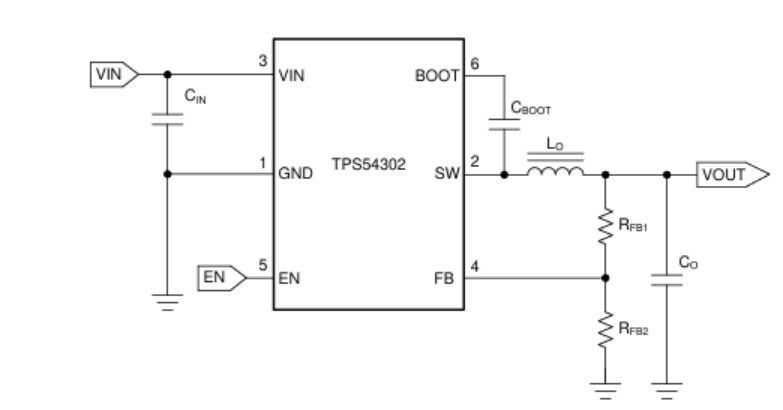

我们在网络上查找芯片的外部连接参考图如下所示:

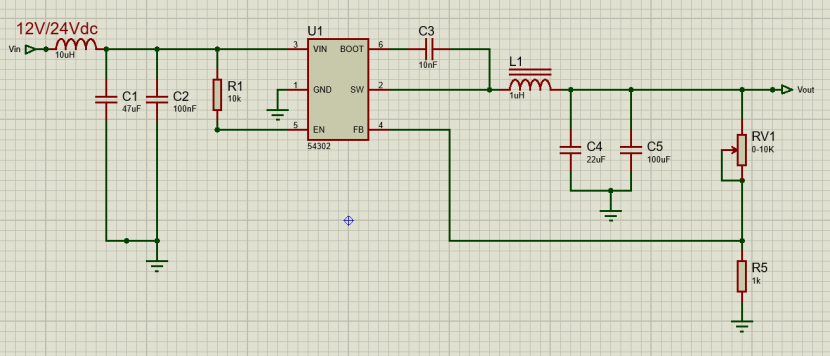

从规格书中，我们了解到芯片的输入电源范围为：4.5V 至 28V；输出最大持续电流可达到3A；输出电压范围为：0.6V至26V；如果对输出电压没有硬性要求为0V的情况下，那么这个设计就比较简单了，如下图所示：
如上图所示，芯片的第三脚为电压输入端，第二脚为电压输出脚，第四脚为电压输出反馈脚，第五脚为使能引脚，第六脚为栅极驱动电路的电源输入，从图中我们可以看到可以通过调节RV1的阻值对输出电压进行调节，我们根据公式Vout=0.6*（1 RV1/R5）可知当RV1调节到0时，输出电压Vo=0.6V；当RV1=7.33K时，输出电压Vo=5V；这样我们就可以通过调节RV1的电阻值来对输出电压进行调节，从而达到我们的设计需求的可调式输出电源。
但是如果一定要输出电压在0V和5V之间进行调整，那么我们可以采用将芯片的反馈参考点从GND抬高，简单的操作就是在芯片的反馈电阻下端，也就是上图中的Rfb2下端连接一个负基准电压源，比如我们可以用-1V左右都可以；另一个方法就是前面说的采用运放，这个方法比较复杂，不太适合初学者尝试；所以个人建议如果可以接受输出电压为0.6V左右的话，最好采用上述图中的无负压的方案，因为这个方案设计比较简单、可靠和高效，不容易出错，适合初学者。
